Anbringen der äußeren Abdeckungen der Flex-Schneidwerksmechanik
Die Abdeckungen der Flex-Schneidwerksmechanik schützen den Seitenflügelabgleich vor Schmutz und
Witterungseinflüssen.
1. Die äußere Abdeckung der linken Schneidwerksmechanik so
ansetzen, dass sich die Öffnung (A) über der
Seitenflügelverriegelung befindet.
2. Die Abdeckung mit der Kerbe hinter der Halterung (A) auf
das Hauptrahmenrohr setzen und das Ende so ausrichten,
dass es mit dem Verteiler (B) bündig ist.
MAC262089
BETRIEB

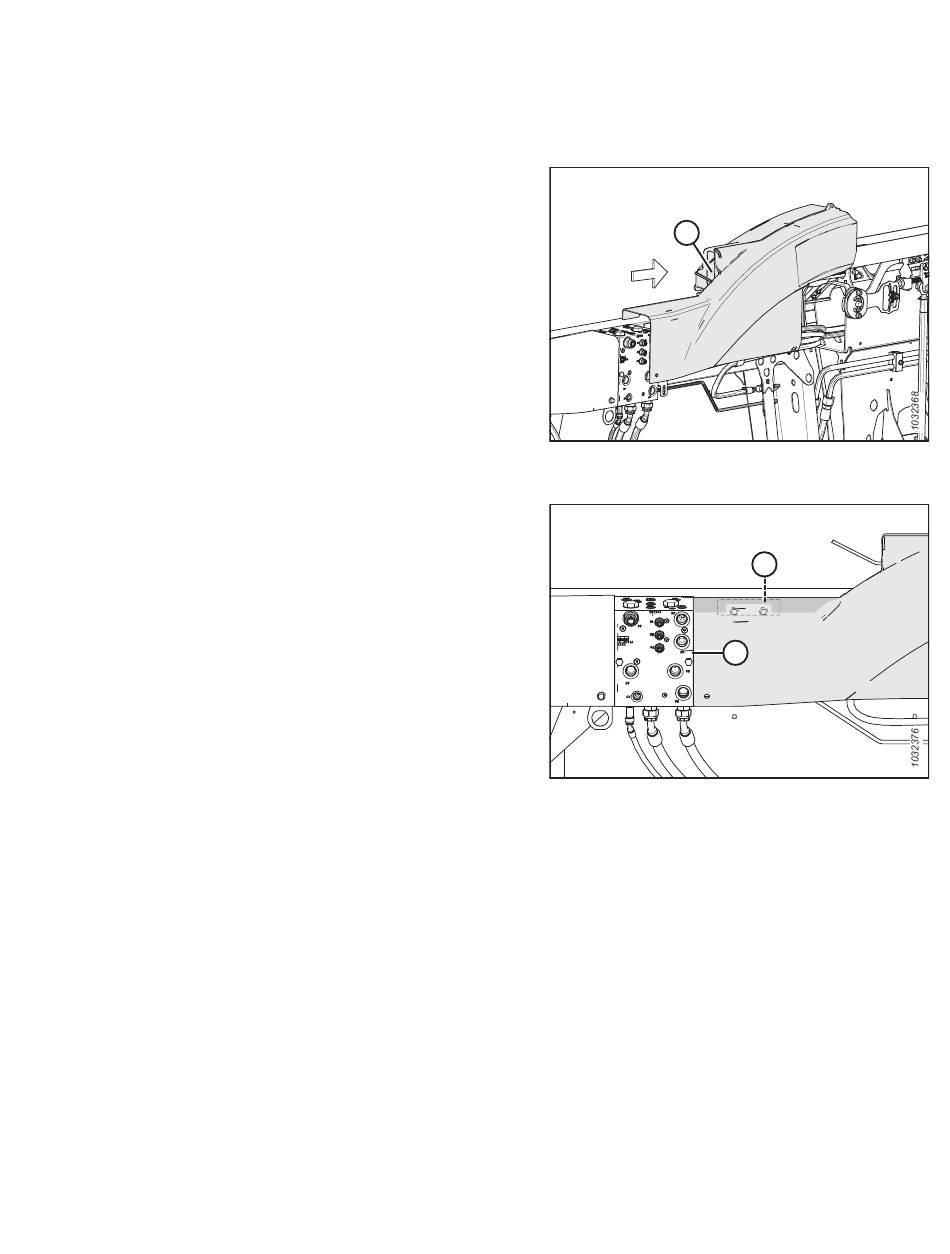

Abbildung 3.34: Linke Abdeckung der
Schneidwerksmechanik – Rückseite des Schneidwerks
Abbildung 3.35: Linke Abdeckung der
Schneidwerksmechanik – Rückseite des Schneidwerks
49
A
A
B
Revision A
