7. Nur dreiteilige Haspel: Zwischen dem Haspelrohr und dem
Kreuzgelenk befindet sich eine Beilagscheibe (A). Darauf
achten, dass diese Beilagscheibe für den Wiedereinbau
aufbewahrt wird.
Einbauen des Kreuzgelenks der zwei-/dreiteiligen Haspel
Nach dem Ausbauen des alten Kreuzgelenks kann das neue montiert werden.
1. Den Kreuzgelenkflansch (B) wie abgebildet am
angetriebenen Kettenrad (C) ansetzen.
2. Mittelstarkes Schraubensicherungsmittel (Loctite® 243 oder
gleichwertig) auftragen, und die sechs Schrauben (A)
einsetzen. Die Schrauben handfest anziehen; die Schrauben
NICHT festziehen.
BEACHTEN:
Auf der Abbildung rechts sind nur vier Schrauben (A)
abgebildet.
BEACHTEN:
Die rechte Haspel muss möglicherweise seitlich
weggedrückt werden, damit sich das Kreuzgelenk vom
Haspelrohr löst.
MAC262089
WARTUNG UND SERVICE

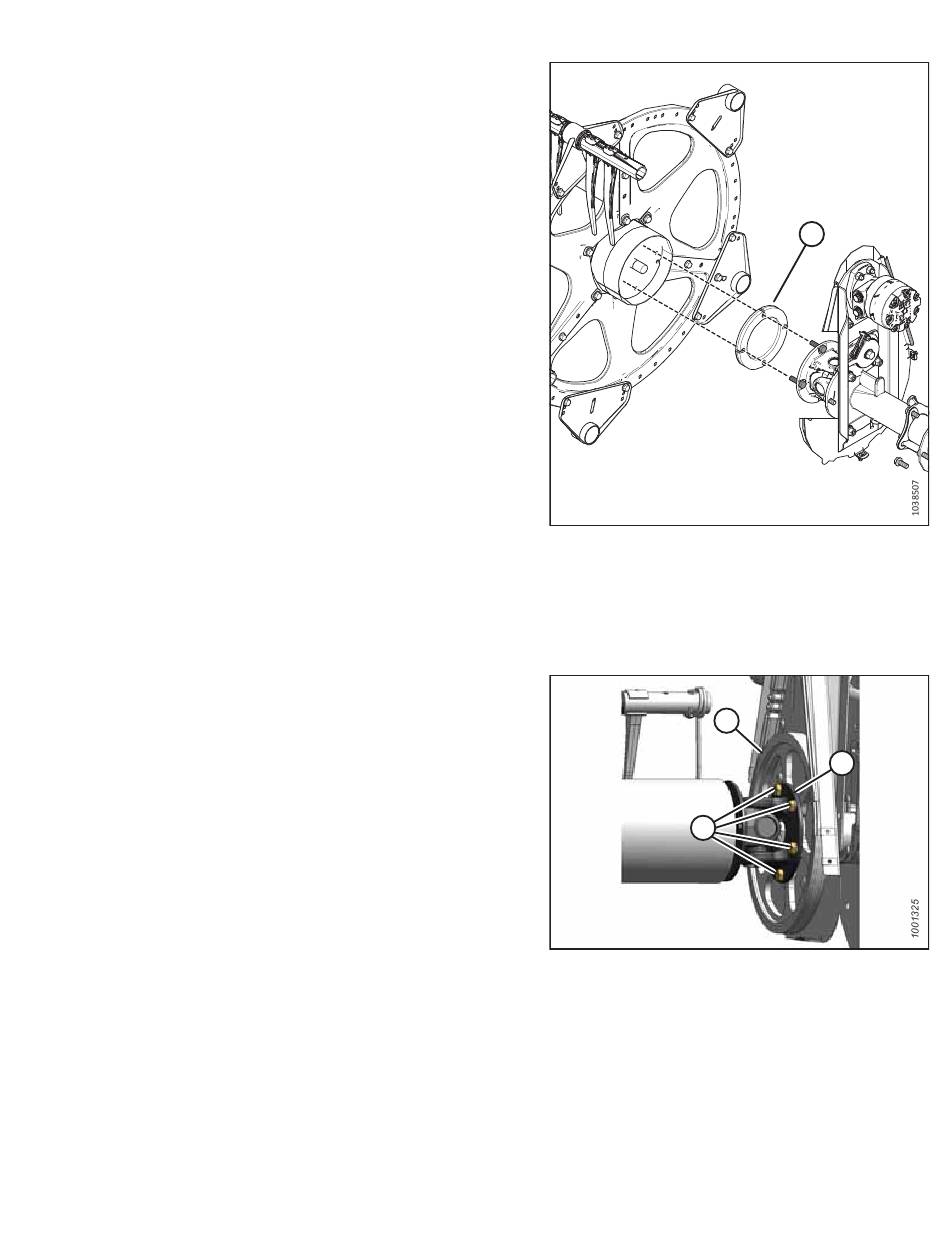

Abbildung 4.364: Beilagscheibe – nur dreiteilige
Haspel
Abbildung 4.365: Kreuzgelenk
473
A
C
B
A
Revision A
