13. Die untere Abdeckungshälfte (F) ansetzen und mit Schraube
und Unterlegscheibe (H) sichern.
14. Die Schraube (E) montieren.
15. Die untere Abdeckung mit Klemme/Anzeiger (D) und
Schrauben (C) an der oberen Abdeckungshälfte befestigen.
16. Den Inspektionsdeckel (B) wieder aufsetzen und mit vier
Schrauben (A) sichern. Die Schrauben (A) mit 3,5 Nm
(30 lbf in) anziehen.
4.7.3 Ausbauen der Einzugstrommel-Antriebskette
Der Kettenspanner kann eine Kettendehnung mit einer Länge von maximal 1 Teilung ausgleichen. Eine neue Kette
einbauen, wenn die vorhandene abgenutzt oder so stark gedehnt ist, dass mit dem Kettenspanner nicht mehr ausgeglichen
werden kann.
GEFAHR
Um Personenschaden oder tödliche Verletzungen durch unerwartetes Anspringen der Maschine auszuschließen, vor
Verlassen des Fahrersitzes immer den Motor abstellen und den Zündschlüssel abziehen.
BEACHTEN:
Die Kette mit der Endloskette (MAC220317) ersetzen.
BEACHTEN:
Auf den Abbildungen ist die linke Seite der Einzugstrommel zu sehen.
1. Das Schneidwerk so weit wie möglich nach hinten neigen, damit zwischen Einzugstrommel und Wartungsplatte
möglichst viel Platz entsteht.
2. Das Schneidwerk vom Mähdrescher abkuppeln. Eine Anleitung finden Sie im Abschnitt
Schneidwerks, Seite
55.
MAC262089
WARTUNG UND SERVICE

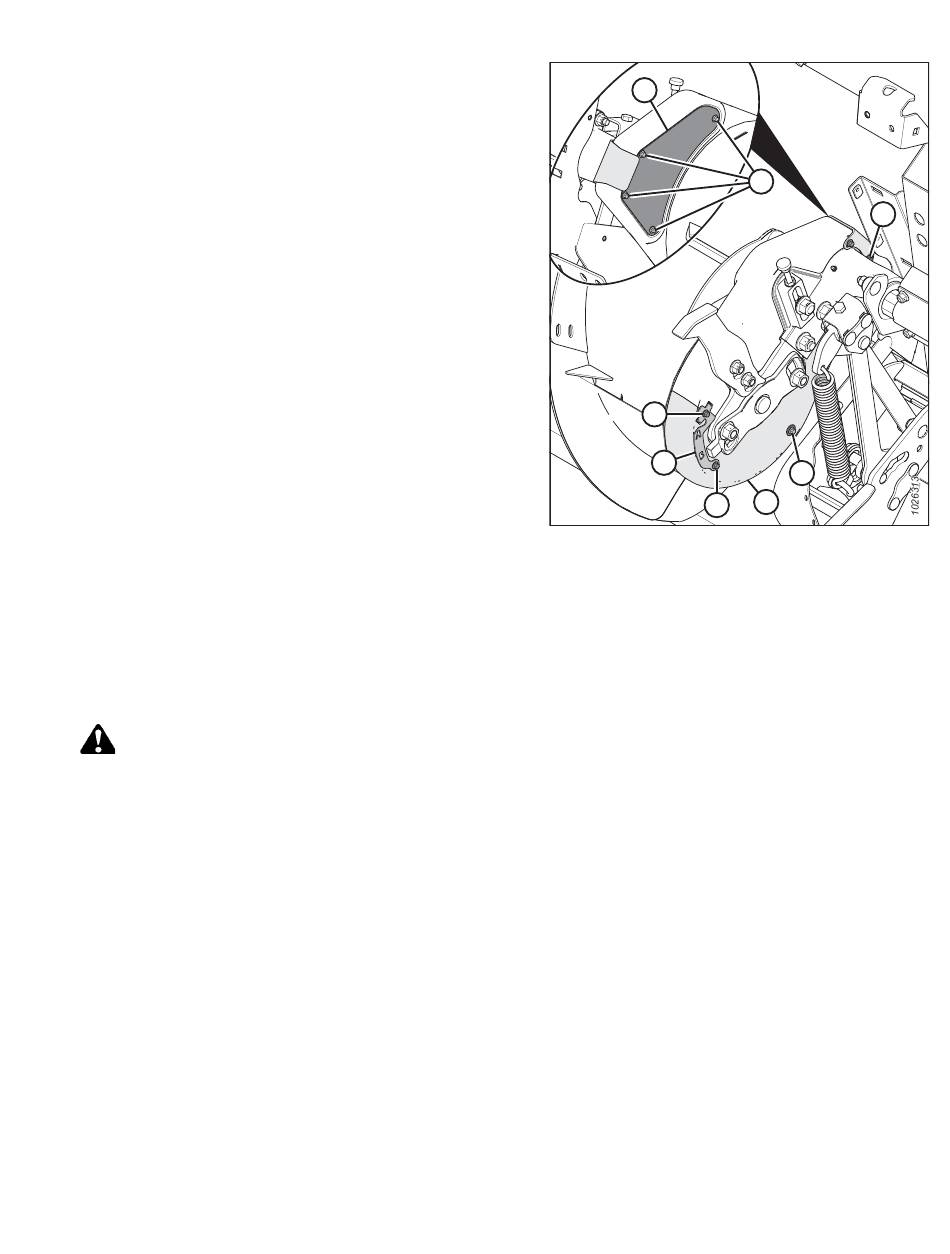

Abbildung 4.75: Einzugstrommelgetriebe –
Rückansicht
323
B
A
C
D
H
F
C
3.6 An- und Abkuppeln des
E
Revision A
