3. Mittelstarkes Schraubensicherungsmittel (Loctite
gleichwertig) auf das Schraubengewinde (A) auftragen.
4. Die Unterlegscheibe (B) einsetzen und mit der Schraube (A)
sichern.
5. Die Einzugstrommel-Baugruppe zum Gussteil schieben und
die beiden Schrauben und Muttern (A) wieder einbauen.
6. Die Einzugstrommel rückwärts drehen, um den Durchhang
in der unteren Hälfte der Kette zu beseitigen.
WICHTIG:
Die flache Mutter (C) an der Innenseite der
Spannradspindel NICHT lösen.
7. Die Spannschraube (D) im Uhrzeigersinn drehen, bis sie
HANDFEST ist. Dadurch wird das Spannrad (B) verschoben.
WICHTIG:
Die Kette NICHT zu stark spannen.
8. Die Spannradmutter (A) mit 265 Nm (195 lbf ft) anziehen.
MAC262089
WARTUNG UND SERVICE
®
243 oder

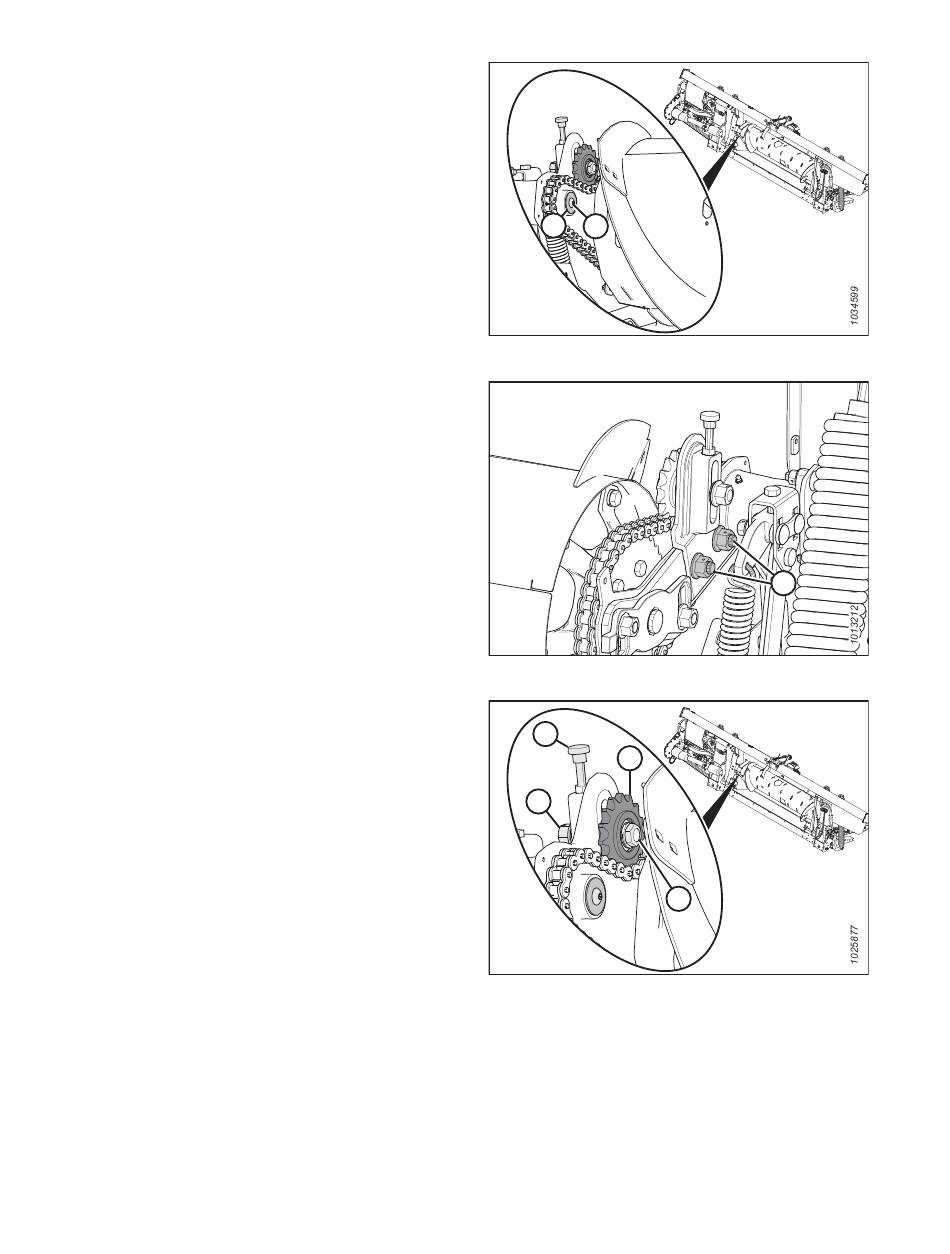

Abbildung 4.86: Einzugstrommelgetriebe
Abbildung 4.87: Einzugstrommelgetriebe
A
Abbildung 4.88: Einzugstrommelgetriebe
328
B
A
D
B
C
A
