7. Das Haspel-Seitenblech aus den Aufnahmen (A) heben.
8. Das Haspelpaddel (sofern montiert) vom Haspel-
Seitenblech entfernen.
BEACHTEN:
An den Haspel-Seitenblechen sind abwechselnd Paddel (B)
montiert.
9. Das Ende des Haspel-Seitenblechs (A) etwas aus der
Aufnahme (B) wegheben.
10. Das neue Haspel-Seitenblech (C) hinter dem bestehenden
Haspel-Seitenblech (A) an der Aufnahme (B) ansetzen.
11. Die andere Seite des neuen Haspel-Seitenblechs (C) über
dem bestehenden Haspel-Seitenblech an der anderen
Aufnahme (E) ansetzen.
12. Die drei Schrauben (D) wieder montieren.
13. Das Paddel (in Schritt
auf das neue Haspel-Seitenblech montieren.
14. Alle Befestigungselemente festziehen.
Ersetzen von Haspel-Seitenblechen an der Innenseite ohne Kurvenbahn
Die Haspel-Seitenbleche müssen ersetzt werden, wenn sie beschädigt sind.
GEFAHR
Um Personenschaden oder tödliche Verletzungen durch unerwartetes Anspringen der Maschine auszuschließen, vor
Verlassen des Fahrersitzes immer den Motor abstellen und den Zündschlüssel abziehen.
WICHTIG:
Für die Haspelseiten ohne Kurvenbahn innen und außen sind unterschiedliche Haspel-Seitenbleche erforderlich. Eine
Abbildung dazu finden Sie im Abschnitt
1. Die Haspel vollständig absenken.
2. Das Schneidwerk vollständig absenken.
3. Den Motor abstellen und den Zündschlüssel abziehen.
MAC262089
WARTUNG UND SERVICE
8, Seite 461
ausgebaut) ggf. wieder
4.328, Seite
456.
A

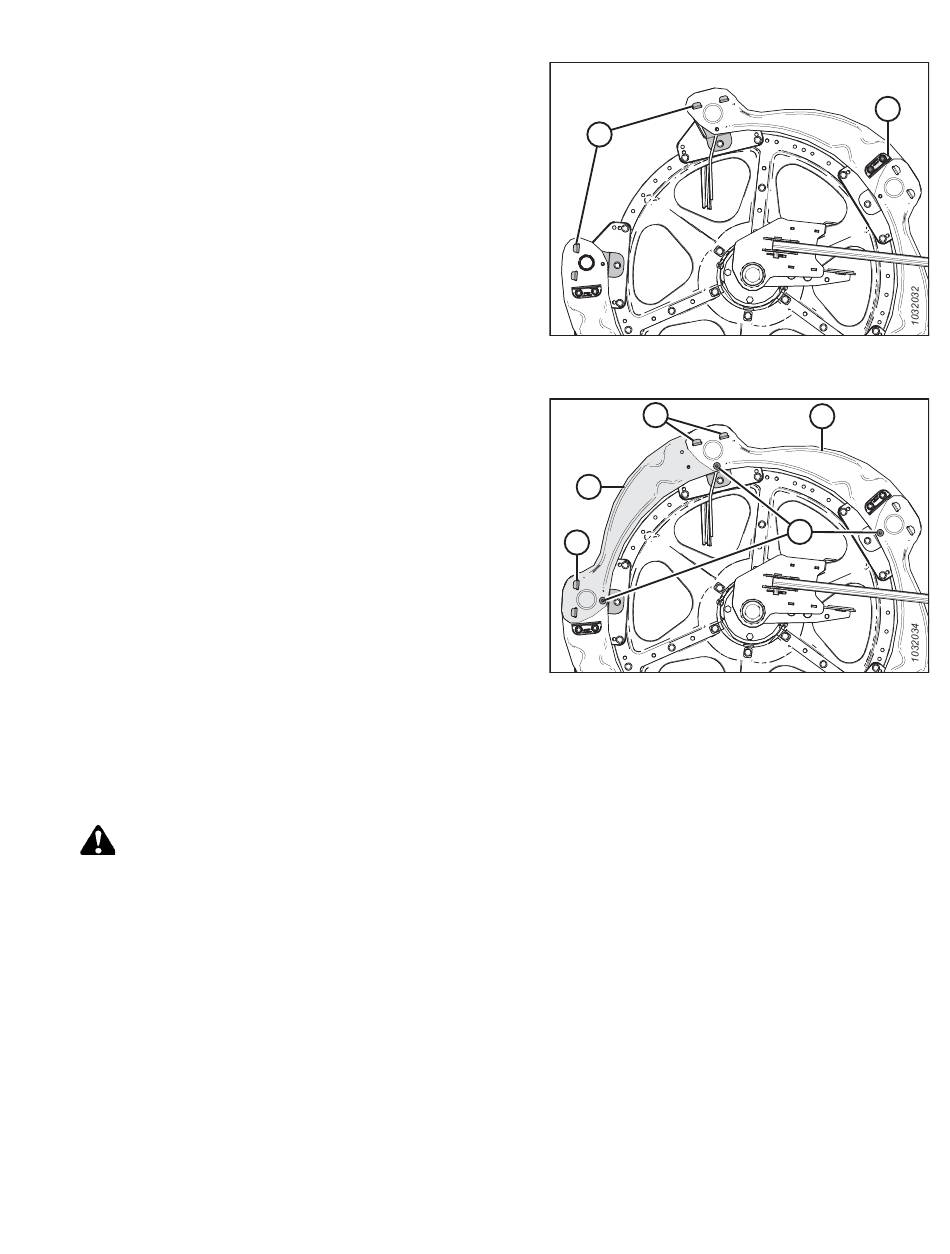

Abbildung 4.339: Ohne Haspel-Seitenblech –
Außenseite ohne Kurvenbahn
B
C
E
Abbildung 4.340: Haspel-Seitenbleche – Außenseite
ohne Kurvenbahn
461
B
A
D
Revision A
