Es gibt vier verschiedene Haspel-Seitenbleche. Achten Sie darauf, dass Sie die richtigen Seitenbleche an den abgebildeten
Stellen einbauen.
C

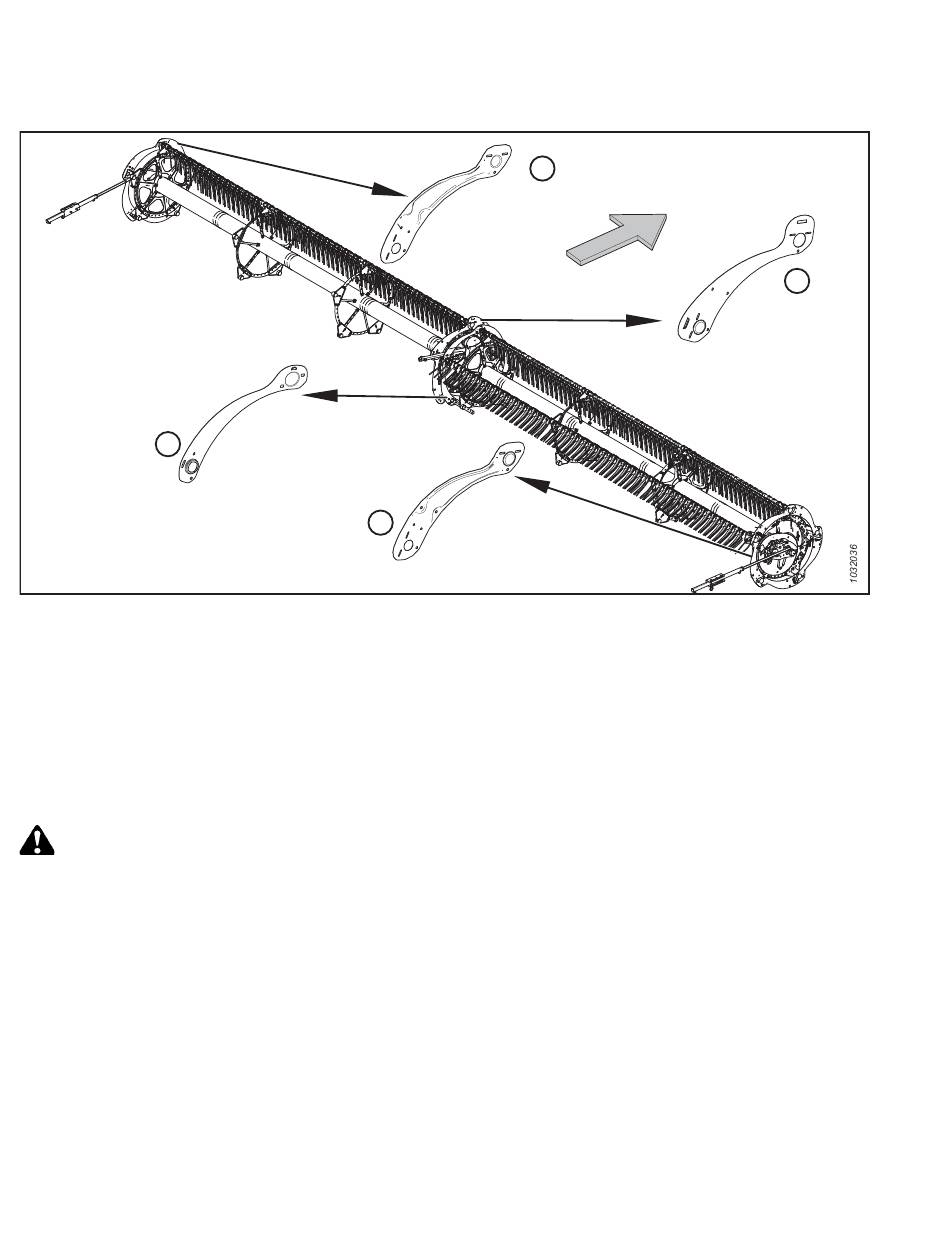

Abbildung 4.328: Seitenbleche an der Haspel
A – Ohne Kurvenbahn, außen (MAC311695)
C – Ohne Kurvenbahn, innen (MAC311795)
BEACHTEN:
Der Pfeil zeigt zur Vorderseite der Maschine.
Ersetzen von Haspel-Seitenblechen an der äußeren Kurvenbahn
Das Verfahren zum Auswechseln von Haspel-Seitenbleche gilt für das innere und äußere Nockenende. Ausnahmen werden
gesondert angemerkt.
GEFAHR
Um Personenschaden oder tödliche Verletzungen durch unerwartetes Anspringen der Maschine auszuschließen, vor
Verlassen des Fahrersitzes immer den Motor abstellen und den Zündschlüssel abziehen.
Die Seitenbleche sind für innen- und außenliegende Nockenenden unterschiedlich. Siehe Abbildung
BEACHTEN:
Die Pfeile in den nachfolgenden Abbildungen zeigen zur Vorderseite der Maschine.
1. Das Schneidwerk und die Haspel absenken.
2. Den Motor abstellen und den Zündschlüssel abziehen.
MAC262089
WARTUNG UND SERVICE
A
D
B – Kurvenbahn, innen (MAC273823)
D – Kurvenbahn, außen (MAC311694)
456
B
4.328, Seite
456.
Revision A
