7. Die Muttern und Schrauben (A) entfernen und die
Verbindungslaschen (B) abnehmen.
8. Das Einzugsförderband trennen.
9. Front des Einzugsband-Tragrahmens absenken.
10. Die Staubschutzkappe (A) und Schraubenmutter (B) aus
dem Lagergehäuse (C) entfernen.
11. Die folgenden Befestigungselemente aus Position (A)
entfernen, mit denen das Lagergehäuse an der
Tragrahmengleitkufe und der Spannvorrichtung
befestigt ist:
• Zylinderkopfschraube, Unterlegscheibe und Mutter.
12. Das Lagergehäuse (B) von der Spannrolle abnehmen.
13. Die Anweisungen
10, Seite 396
gegenüberliegenden Seite des Einzugstragrahmens
wiederholen.
MAC262089
WARTUNG UND SERVICE
bis
12, Seite 396
an der
396
A
B

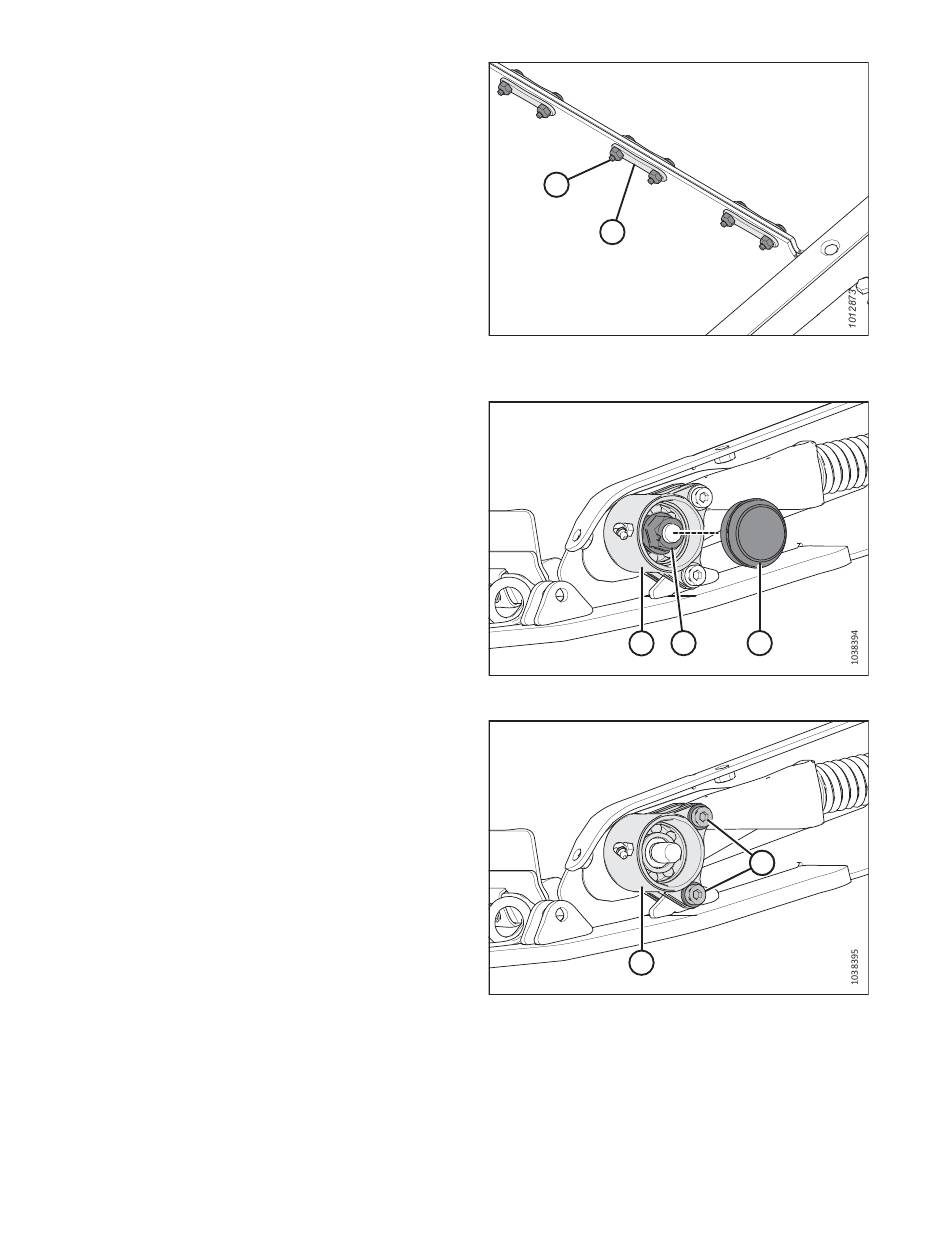

Abbildung 4.200: Verbinderplatte des
Einzugsförderbandes
C
Abbildung 4.201: Lagergehäuse Spannrolle
B
Abbildung 4.202: Lagergehäuse Spannrolle
B
A
A A
Revision A
