9. An der Trennstelle Muttern und Schrauben (A) und
Verbindungsschienen (B) entfernen.
10. Die Schrauben (C), Überbrückungslasche (D) und
Schraubenmuttern an der Vorderseite der Trennstelle
entfernen.
11. Das Seitenband von der Antriebsrolle ziehen.
12. Die Stellschrauben zum Zugangsloch (A) drehen. Die beiden
Stellschrauben entfernen, die den Motor an der
Antriebsrolle befestigen.
BEACHTEN:
Die Stellschrauben haben je eine Vierteldrehung Abstand.
13. Die zwei Schrauben (B) lockern, mit denen der Motor am
Antriebsrollenträger befestigt ist.
BEACHTEN:
Um die obere Schraube zu erreichen, muss möglicherweise
die Kunststoffhaube (C) entfernt werden.
MAC262089
WARTUNG UND SERVICE
C
C
D

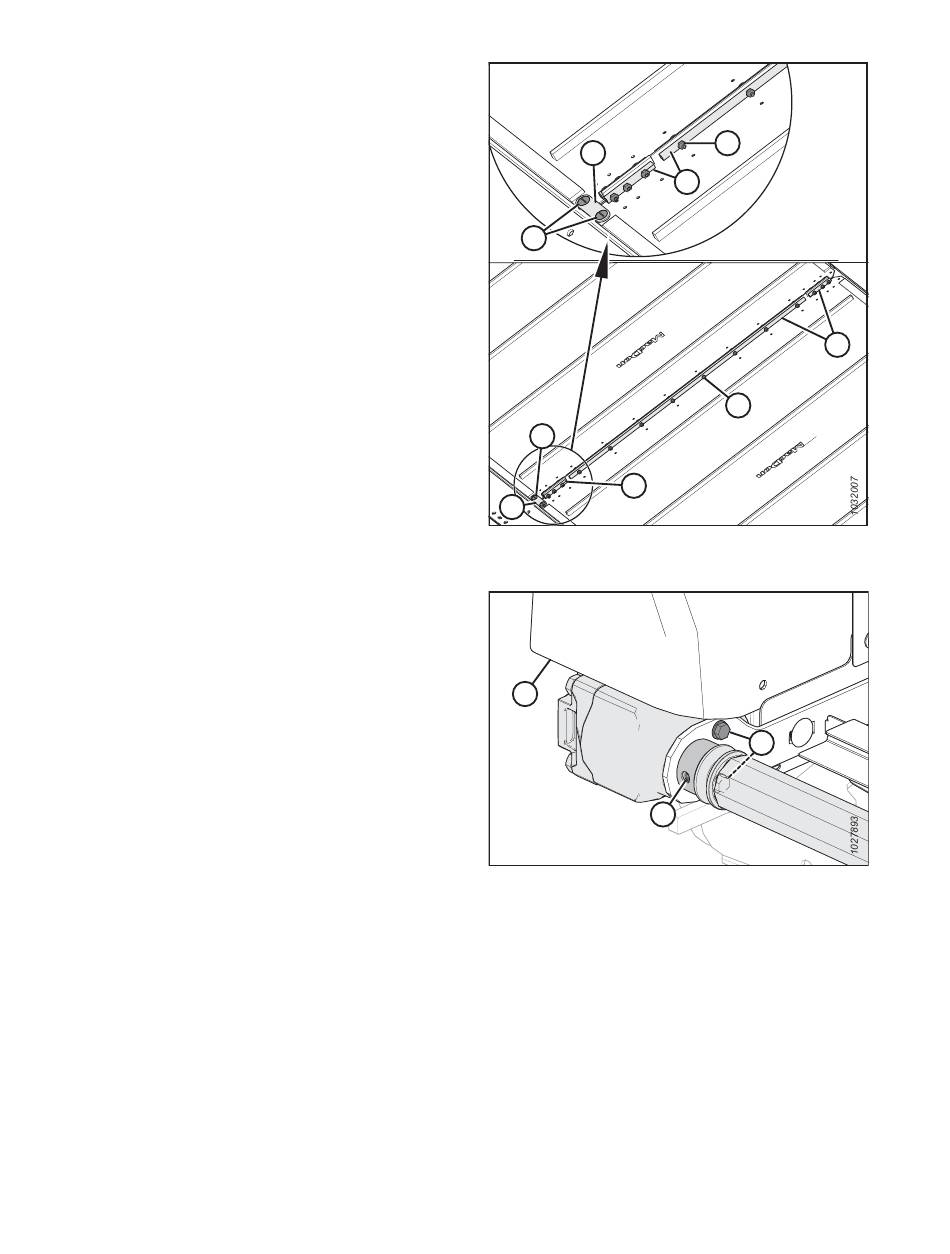

Abbildung 4.261: Verbinderplatten des
Einzugsförderbandes
C
Abbildung 4.262: Antriebsrolle
426
A
D
B
A
B
B
A
B
Revision A
