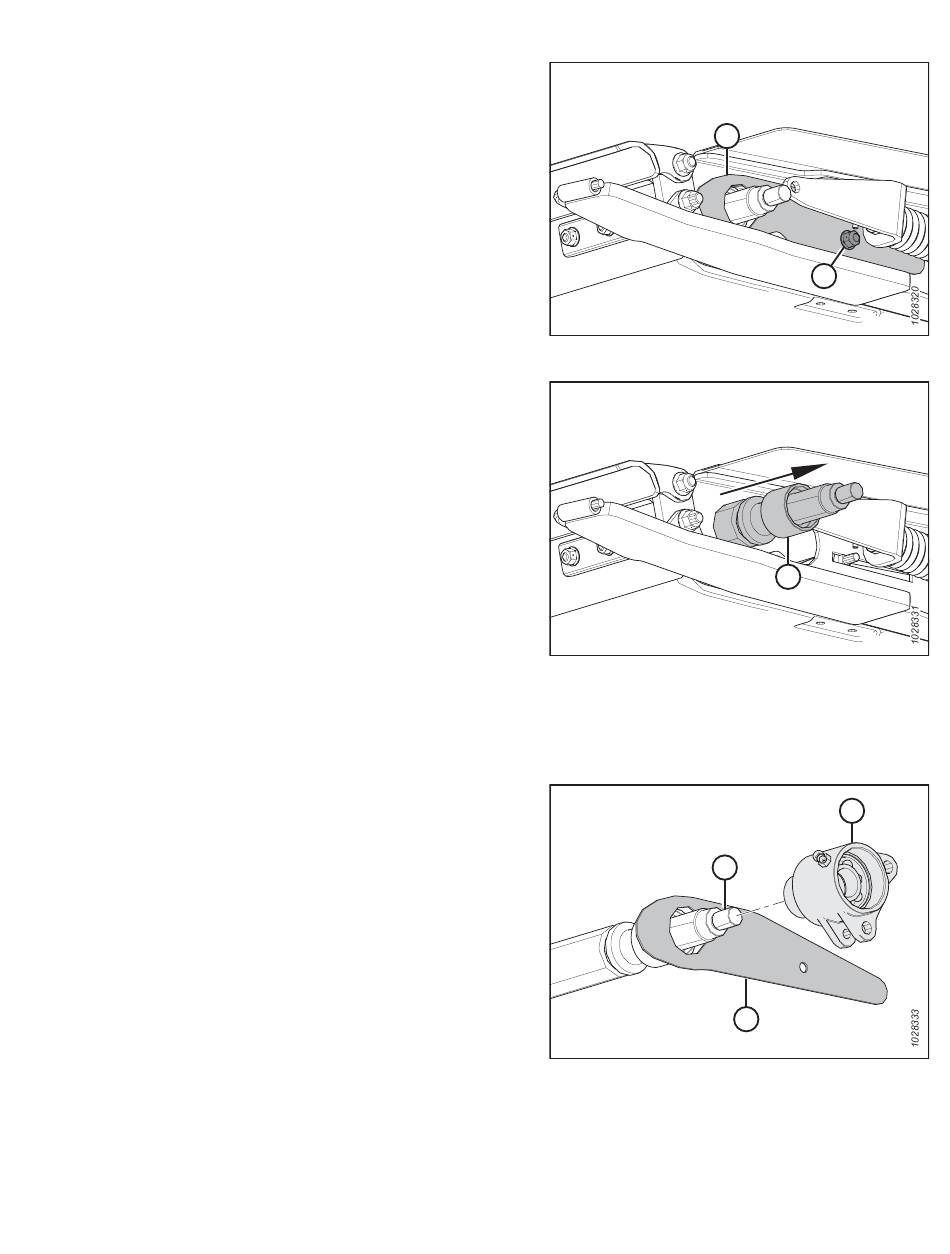

14. An einer Seite des Tragrahmens die Schraubenmutter (A)
und die Abdeckung (B) entfernen.
15. Die Spannrolle (A) durch die Aussparung im Tragrahmen
schieben.
Einbauen der Spannrolle des Einzugsförderbandes
Die Spannrolle des Einzugsförderbands muss nach der Reparatur oder dem Austausch montiert werden.
1. Die Abdeckung (A) über ein Ende der Spannrolle schieben.
2. Den Achsschaft (B) der Spannrolle mit Öl einpinseln.
3. Die Lagerbaugruppe (C) händisch so auf den Achsschaft
drehen, dass die Dichtungen nicht beschädigt werden.
WICHTIG:
Sicherstellen, dass die Lagerbaugruppe rechtwinklig zum
Achsschaft steht. Andernfalls kann die Dichtung beim
Einbau beschädigt werden.
MAC262089
WARTUNG UND SERVICE
Abbildung 4.203: Spannrollenabdeckung
Abbildung 4.204: Spannrolle
Abbildung 4.205: Spannrolle
397
B
A
A
C
B
A
Revision A
