6. Die Haspel vollständig absenken und die Steuertaste weiterhin gedrückt halten, um die Zylinder in Phase zu bringen.
7. Den Motor abstellen und den Zündschlüssel abziehen.
8. Gehen Sie wie folgt vor, um den Abstand an den Haspel-
Außenseiten einzustellen:
a.
Die Schraube (A) am Zylinder des äußeren Arms lösen.
b. Den Hydraulikkolben (B) wie erforderlich einstellen:
• Um den Abstand zum Messerbalken zu vergrößern,
den Hydraulikkolben (B) aus dem Gabelkopf
herausdrehen (Haspel höher).
• Um den Abstand zum Messerbalken zu verkleinern,
den Hydraulikkolben (B) in den Gabelkopf
hineindrehen (Haspel niedriger).
c.
Die Schraube (A) festziehen.
9. Schritt
8, Seite 437
an der gegenüberliegenden
Schneidwerksseite wiederholen.
MAC262089
WARTUNG UND SERVICE

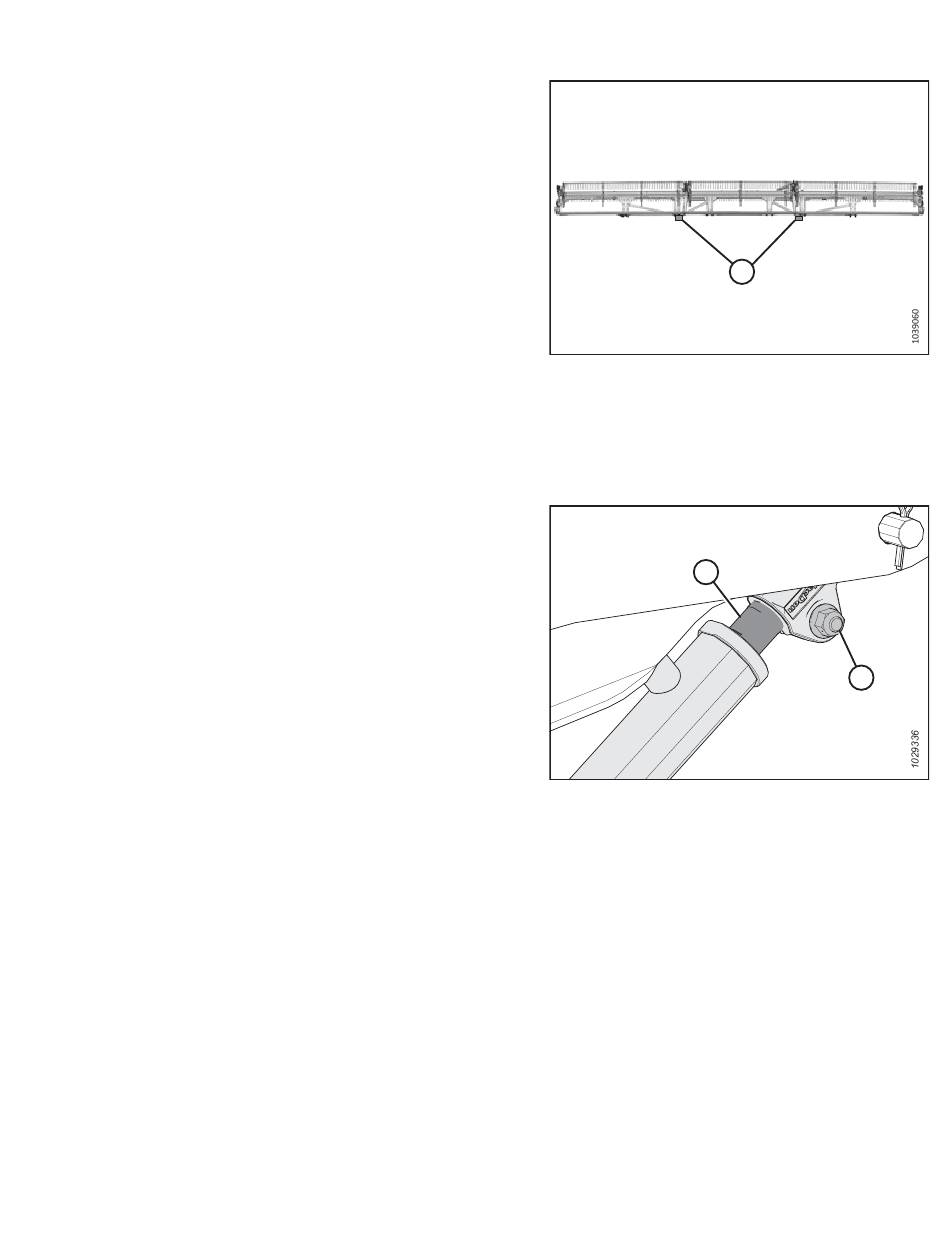

Abbildung 4.283: Unterstellpunkte für Holzklötze für
FlexDraper
Abbildung 4.284: Zylinder äußerer Haspelarm
437
A
– dreiteilige Haspel
®
B
A
Revision A
