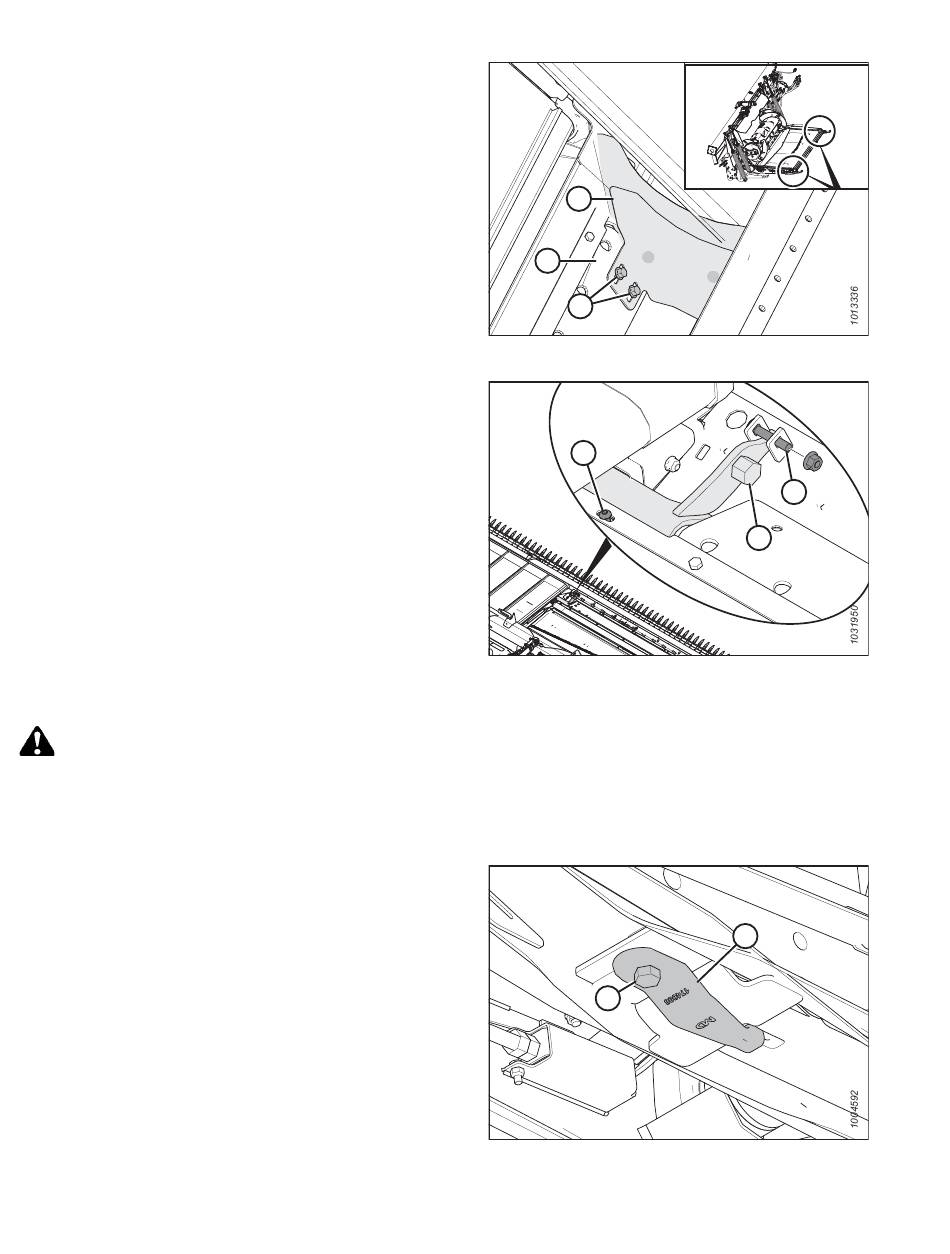

12. Die zwei Schrauben (A) und die Zwischenbleche (B) vom
Stützwinkel (C) der Adapterwanne entfernen. Das
Verfahren auf der gegenüberliegenden Seite wiederholen.
13. Die Schraube (A) entfernen und aufbewahren.
14. Die Mutter M10 von der Schraube (B) entfernen.
15. Einen 24-mm-Schlüssel an der Sechskantschraube (C)
ansetzen und die Verriegelung nach unten drehen. Den
Tragrahmen des Einzugsförderbandes leicht anheben, um
die Schraube (B) zu entfernen.
16. Die Verriegelung nach oben und zurück drehen, um den
Floatmodul-Tragrahmen abzusenken und das Rohr der
Adapterwanne auszurücken.
17. Schraube (A) montieren.
18. Die Arbeitsschritte an der gegenüberliegenden Seite des
Einzugsförderband-Tragrahmens wiederholen.
GEFAHR
Sicherstellen, dass alle umstehenden Personen den Bereich verlassen haben.
19. Die Haspel-Stützstreben lösen, den Motor starten, die Haspel absenken und das Schneidwerk ganz anheben.
20. Den Motor abstellen, den Zündschlüssel abziehen und die Mähdrescher-Stützstreben in Stützstellung bringen.
21. Die Mutter und Schraube (A) lösen und den Haken (B) an
beiden Seiten des Floatmoduls von der Stützstrebe lösen.
MAC262089
BETRIEB
B
C
A
Abbildung 3.60: Zwischenbleche
A
Abbildung 3.61: Floatmodul-Verriegelung
Abbildung 3.62: Floatmodul, Unterseite
64
C
B
A
B
Revision A
