5. Die Federnut im Kettenrad (B) auf die Passfeder der
Motorwelle ausrichten und das Kettenrad auf die Welle
schieben. Mit der Schlitzmutter (A) sichern.
6. Die Kronenmutter (A) auf 12 Nm (9 lbf•ft) festziehen.
7. Den Sicherungssplint einsetzen. Falls nötig, die
Kronenmutter (A) eine Kerbe weiterdrehen, damit der
Sicherungssplint eingesetzt werden kann.
8. Die Antriebskette (A) auf das Antriebskettenrad (B)
montieren.
9. Falls für diesen Arbeitsgang Befestigungselemente (A)
gelockert wurden, vor dem Festziehen noch einmal
kontrollieren, ob pro Schraube (B) drei Tellerfedern
eingesetzt wurden.
10. Die Tellerfedern so einsetzen, dass der Rand des ersten
Tellers (C) am Gussteil anliegt, und die Ränder der nächsten
beiden Teller (D) übereinander liegen.
11. Die Schraubenmuttern (A) festziehen, bis die Tellerfedern
platt sind (47–54 Nm [35–40 lbf•ft]), dann eine 3/4-
Umdrehung zurückdrehen.
12. Die Antriebskette spannen. Eine Anleitung finden Sie im
Abschnitt
Spannen der Haspelantriebskette, Seite
MAC262089
WARTUNG UND SERVICE

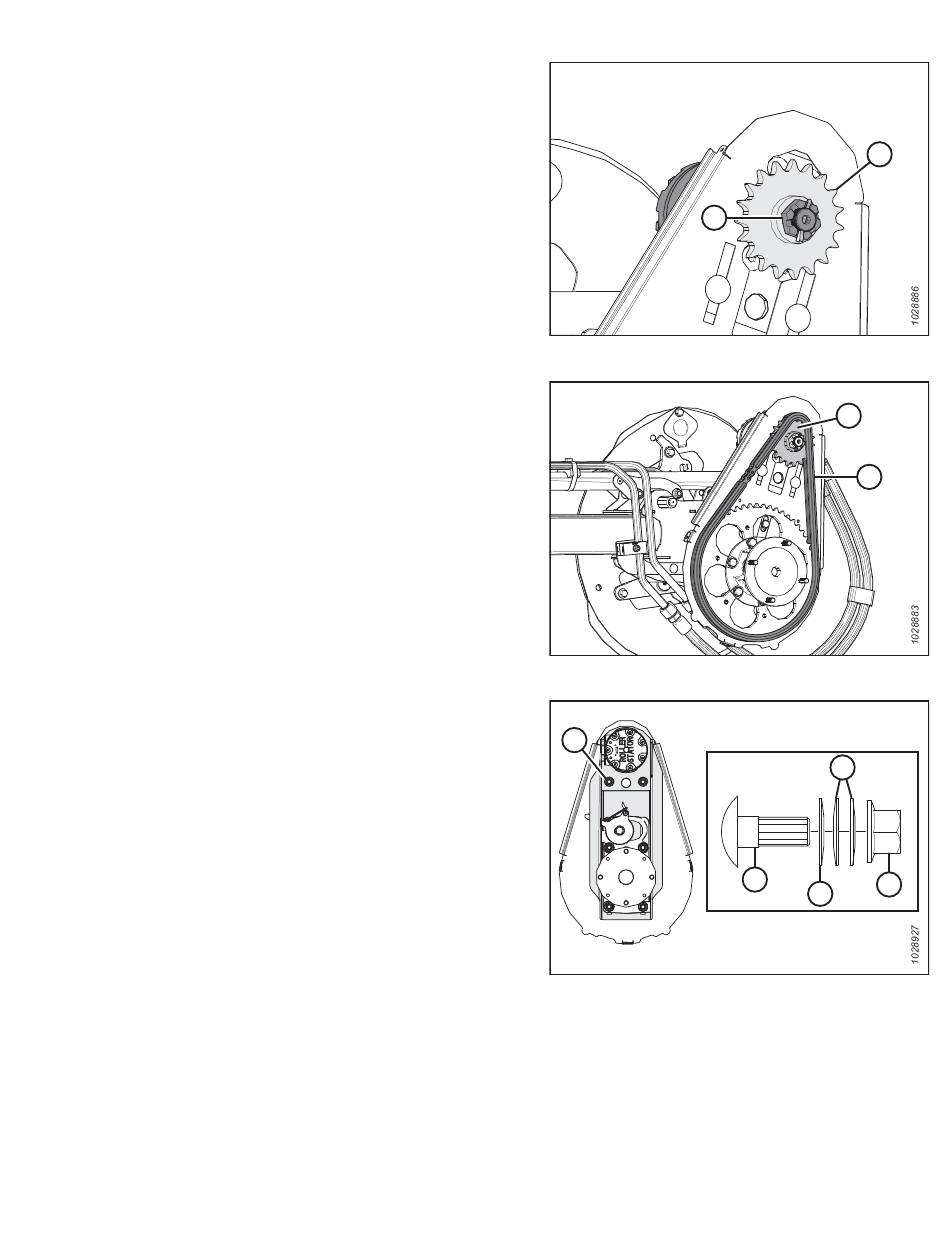

Abbildung 4.373: Haspelantrieb
Abbildung 4.374: Haspelantrieb
A
467.
Abbildung 4.375: Aufnahme Haspelantriebsmotor
477
B
A
B
A
D
B
A
C
