Verriegeln/Entriegeln der Schneidwerk-Floatfunktion
Die Schneidwerk-Floatvorrichtung wird über zwei Floatverriegelungen (je 1 pro Floatmodulseite) ver- und entriegelt.
WICHTIG:
Die Floatverriegelungen müssen verriegelt sein, wenn das Schneidwerk mit angebautem Floatmodul transportiert wird. So
ist ausgeschlossen, dass sich Floatmodul und Schneidwerk gegeneinander bewegen. Die Floatverriegelungen müssen auch
dann verriegelt sein, wenn das Floatmodul vom Mähdrescher getrennt wird. Andernfalls löst sich das Floatmodul nicht vom
Schrägförderer.
Um die Floatverriegelungen zu entriegeln, den Float-
Verriegelungsgriff (A) in die Stellung (B) ziehen. In dieser
Stellung ist das Schneidwerk entriegelt und kann gegen das
Floatmodul pendeln.
Um die Floatverriegelungen zu verriegeln, den Float-
Verriegelungsgriff (A) in die Stellung (C) drücken. In dieser
Stellung kann das Schneidwerk nicht gegen das Floatmodul
pendeln.
MAC262089
BETRIEB
B

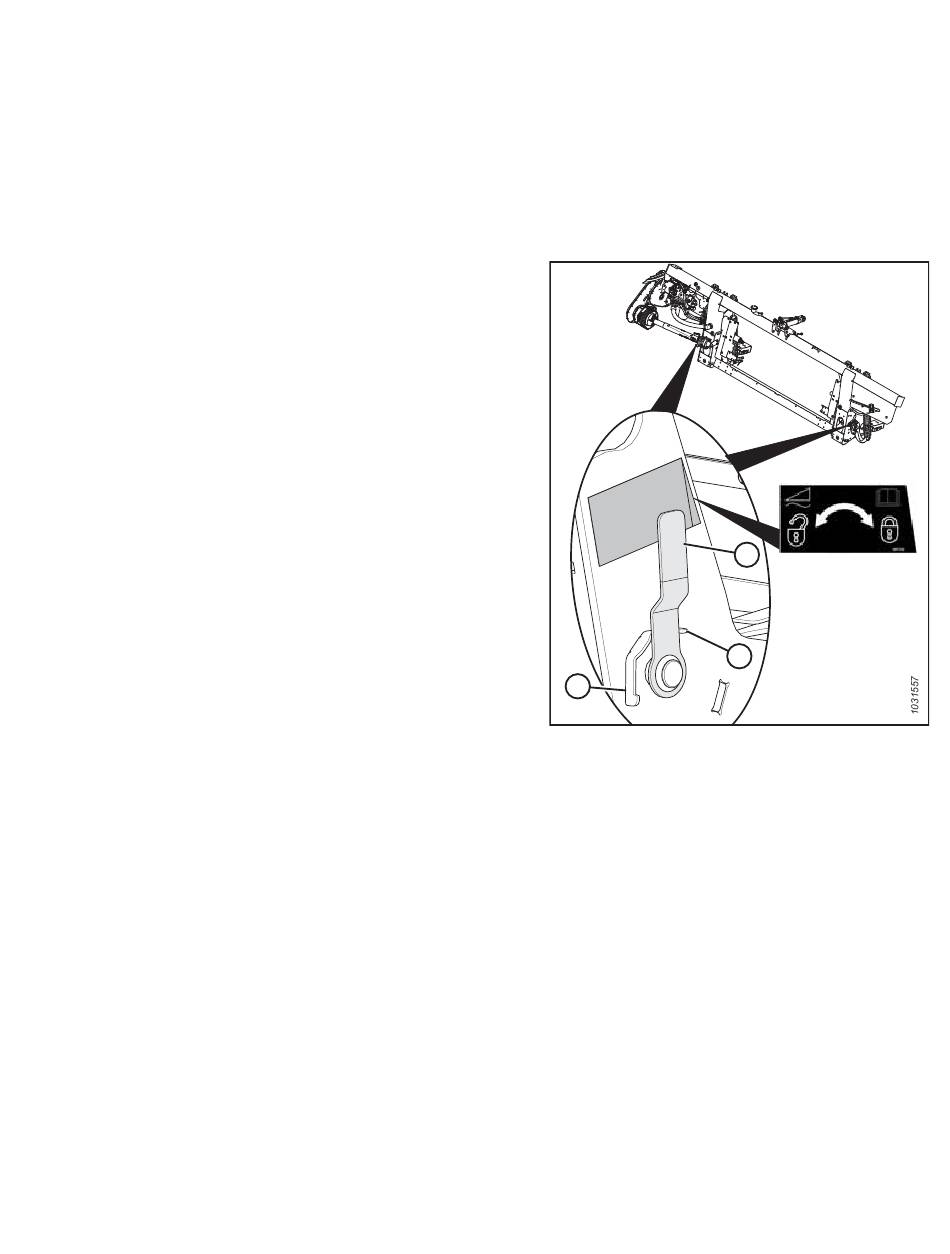

Abbildung 3.167: Floatverriegelung – in Stellung
„Verriegelt"
143
A
C
Revision A
