7. Multitool (B) wieder am Aufbewahrungsort einsetzen und
mit Federstecker (A) sichern.
8. Die linke Seitenverkleidung schließen. Eine Anleitung finden
Sie im Abschnitt
Schließen der Schneidwerk-
Seitenverkleidungen, Seite
Flexbetrieb
Das Schneidwerk ist auf das Mähen mit bodenaufliegendem Messerbalken ausgelegt. Die drei Schneidwerkssegmente
folgen unabhängig voneinander den Bodenkonturen. Entriegelte Seitenflügel können frei auf und ab pendeln.
Wie folgt vorgehen, um die Seitenflügel zu entriegeln:
1. Den Verriegelungsgriff (A) unten einrücken, um den
Seitenflügel zu entriegeln. Beim Entriegeln sollte ein
Geräusch hörbar sein.
2. Falls das Verriegelungsgestänge nicht ausrückt, den
Seitenflügel durch Anheben/Absenken des Schneidwerks,
Ändern des Anstellwinkels oder Verfahren des
Mähdreschers so lange verrücken, bis das Gestänge
freigegeben wird.
3. Falls sich der Seitenflügel so nicht entriegeln lässt, weiter
mit nächstem Schritt.
4. Die linke Seitenverkleidung öffnen. Eine Anleitung finden
Sie im Abschnitt
Öffnen der Schneidwerk-
Seitenverkleidungen, Seite
5. Den Federstecker (A) abziehen, der das Multitool in der
Halterung am linken Abschlussblech sichert.
6. Das Multitool (B) entfernen und den Federstecker wieder in
die Halterung einsetzen.
MAC262089
38.
37.
BETRIEB

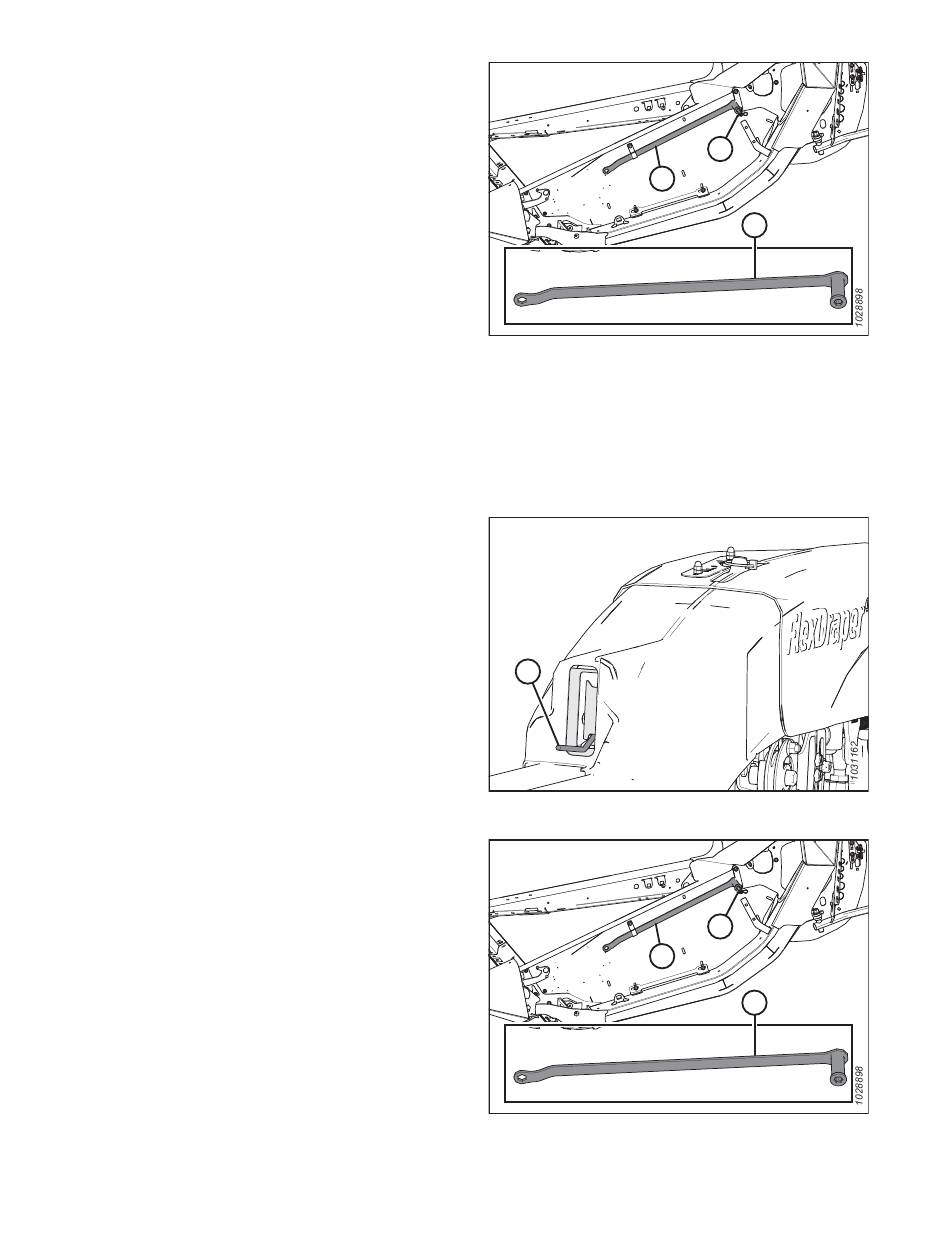

Abbildung 3.174: Abschlussblech links
A
Abbildung 3.175: Seitenflügel entriegelt
Abbildung 3.176: Abschlussblech links
146
A
B
B
A
B
B
Revision A
