3. Den rechten Haspel-Horizontalzylinder in der Stellung
„Hinten" mit Sicherungsbolzen (A), Unterlegscheibe und
Sicherungsring (B) sichern.
Umsetzen des Haspel-Horizontalzylinders außen links
1. Den Sicherungsring (A) und den Sicherungsstift (B)
entfernen, die den linken Zylinder auf der
Zylinderhalterung (C) in der Stellung „Vorne" sichern.
2. Die Zylinderführungen (A) entlang des Halterungsschlitzes
in die Stellung „Hinten" (B) schieben.
MAC262089
BETRIEB

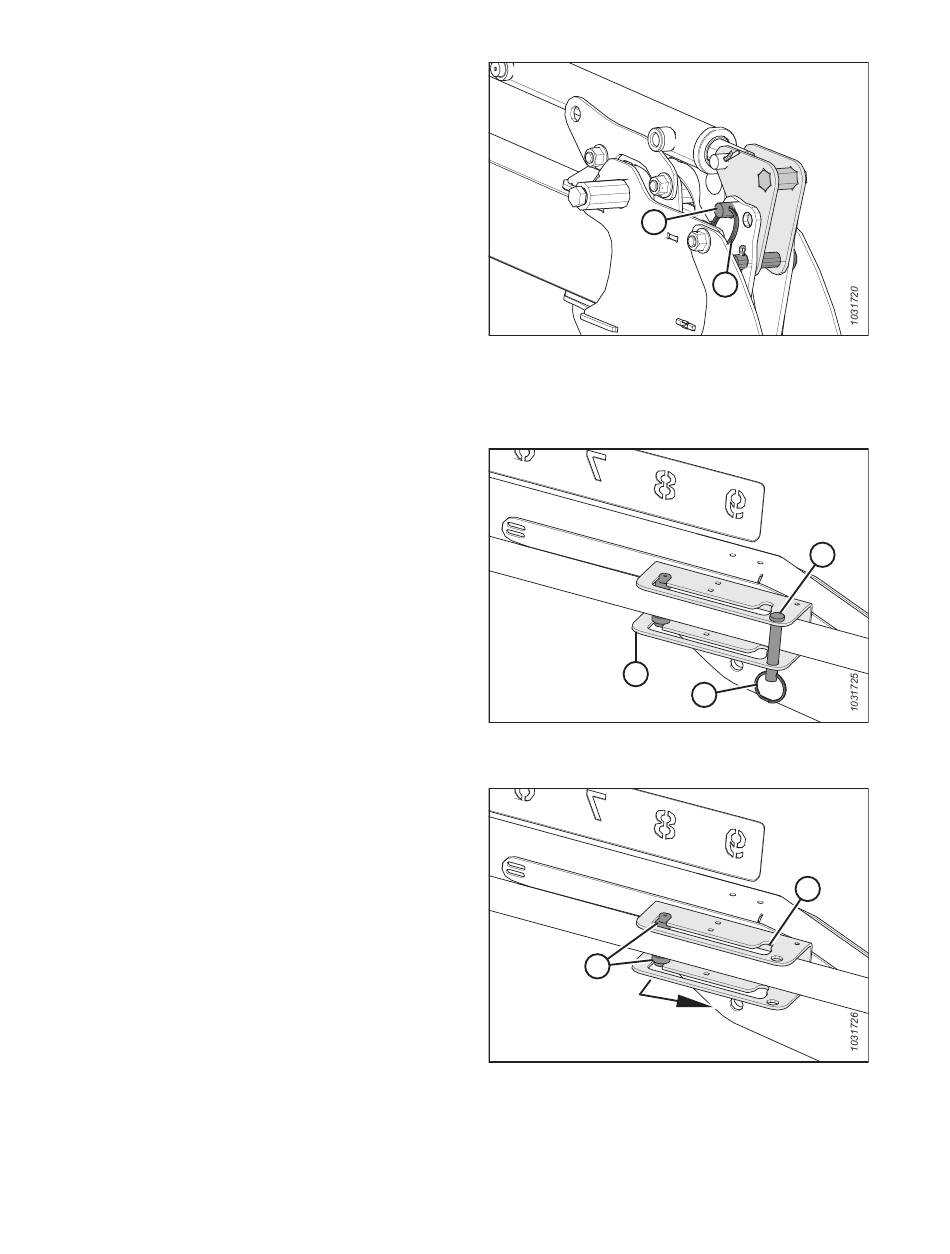

Abbildung 3.234: Haspel-Horizontalzylinder rechts –
Stellung „Hinten"
Abbildung 3.235: Haspel-Horizontalzylinder links –
Stellung „Vorne"
A
Abbildung 3.236: Haspel-Horizontalzylinder links –
Stellung „Vorne"
176
A
B
C
A
B
B
Revision A
