23. An jeder Haspel sind drei nach rechts zeigende
Aufnahmen (A) angebracht. Die Aufnahme von den
Buchsenhälften (B) schieben.
24. An jeder Haspel sind zwei nach links zeigende
Aufnahmen (A) angebracht. Die Aufnahmen drehen, bis die
Flansche aus den Haltekanälen gelöst sind, und erst dann
von der Buchse (B) schieben. Den Fingerträger ggf. ein
Stück von der Haspel wegdrücken.
25. Die Buchsenhälften (B) vom Fingerträger entfernen.
Einbauen der Fingerträgerbuchsen
Nachdem die alten Fingerträger-Buchsenhälften entfernt wurden, können die neuen eingebaut werden.
BEACHTEN:
Bei dieser Anleitung wird davon ausgegangen, dass die Arbeitsschritte aus
bereits ausgeführt wurden.
WARNUNG
Vor Arbeiten unter angehobener Haspel: Um Personenschaden durch Absinken der hochgefahrenen Haspel zu
vermeiden, immer die Sicherheitsstützen der Haspel in Stützstellung bringen.
WICHTIG:
Sicherstellen, dass sich der Fingerträger jederzeit in einer Aufnahme befindet. So werden Beschädigungen am Trägerrohr
und anderen Komponenten vermieden.
MAC262089
WARTUNG UND SERVICE

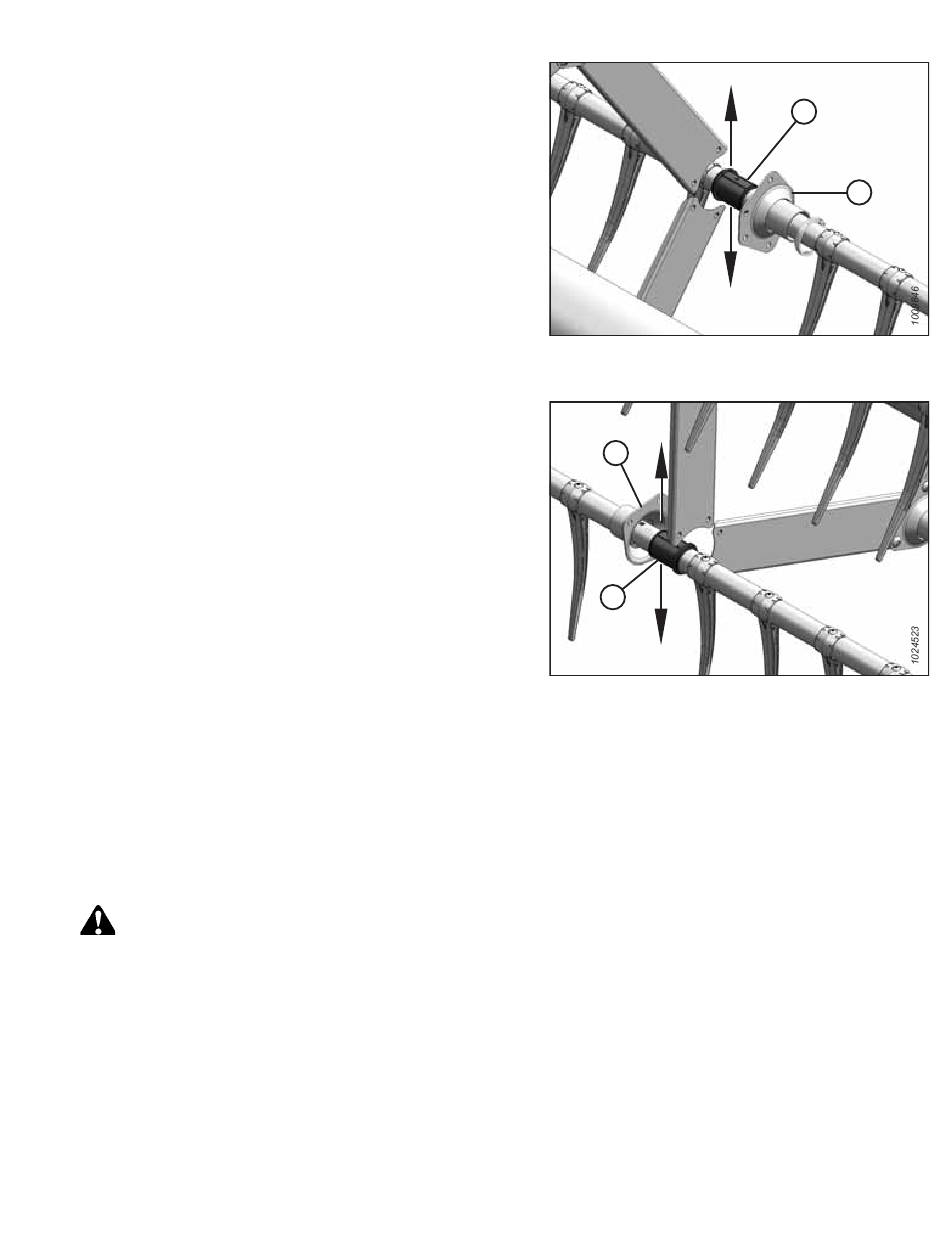

Abbildung 4.308: Aufnahmen für Fingerträger-
Verstärkungssatz – Wahlausrüstung
Abbildung 4.309: Gegenüberliegende Aufnahmen für
Fingerträger-Verstärkungssatz – Wahlausrüstung
Ausbauen der Fingerträgerbuchsen, Seite 444
449
A
B
B
A
Revision A
