3. 6 m (20 Fuß) Zugseil an der Transportseite (A) des
Kabelbaums anbringen.
4. Die Schraube (B) entfernen, die das Kabel in der P-Klemme
fixiert. Die Schraube für den späteren Wiedereinbau
aufbewahren.
5. Das Kabel von der Zugösenseite (C) aus vorsichtig durch die
Aussparung in Gabelkopf (D) ziehen, bis das Zugseil sichtbar
wird, dann das Zugseil lösen und den Gabelkopfadapter
beiseite legen. Das Zugseil in der Zugdeichsel lassen.
6. Den Stecker für Schneidwerksseite (A) des Elektrokabels
durch Aussparung (B) im Klauenkupplungsadapter führen.
7. Zugseil (C) am Kabelbaum befestigen. Den Kabelbaum
vorsichtig durch die
Zugdeichsel ziehen, wobei das Zugseil an der Transportseite
anliegt.
8. Sicherstellen, dass Schneidwerksseite (A) des Kabelbaums
48 cm (18 7/8 Zoll) über P-Klemme (D) hinausragt.
9. Das Kabel mit der in Schritt
Schraube in der P-Klemme fixieren.
MAC262089
WARTUNG UND SERVICE
4, Seite 493
entfernten
C

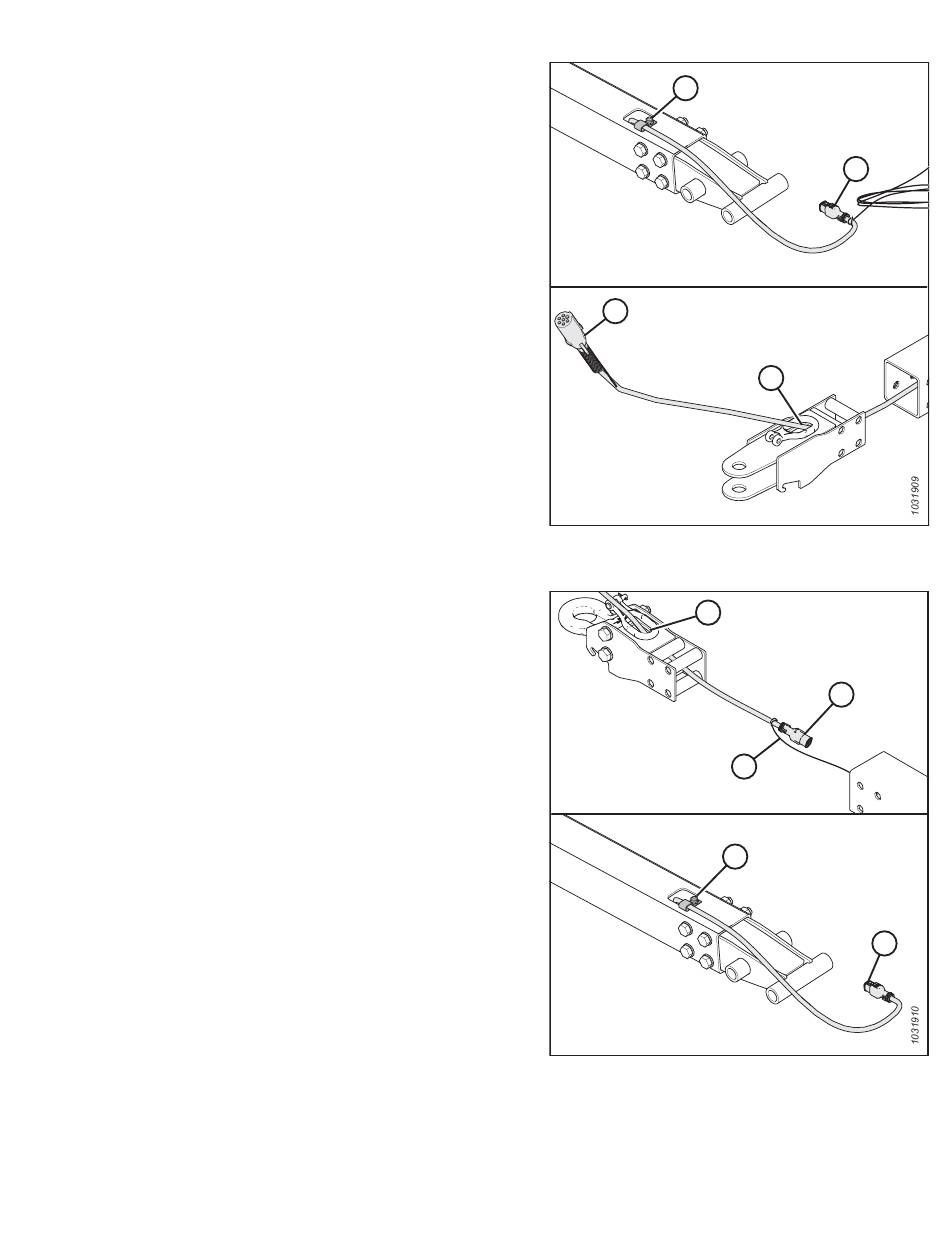

Abbildung 4.399: Ausbauen der
Klauenkupplungsadapters
Abbildung 4.400: Einbauen des Zugösenadapters
493
B
A
D
B
A
C
D
A
Revision A
