2. Den Zylinder packen und mit Hilfe der Führungen (A) in die
Stellung „Hinten" (B) schieben.
3. Den Sicherungsstift (A) und den Sicherungsstift (B) wieder
einsetzen, um den Zylinder auf der Zylinderhalterung in der
Stellung „Hinten" (C) zu sichern.
4. Den Abstand zwischen Haspel und Schneidwerksrückwand, oberer Querförderschnecke (sofern angebaut) und
Haspelstützen kontrollieren.
5. Die Neigung der Haspelfinger nachstellen (falls erforderlich). Wie bei Einstellarbeiten vorzugehen ist, lesen Sie im
Abschnitt
3.9.12 Neigung der Haspelfinger, Seite
Umsetzen der Haspel-Horizontalzylinder – zweiteilige Haspel
Die Haspel kann ca. 155 mm (6 Zoll) nach hinten gesetzt werden. Dazu müssen die Haspel-Horizontalzylinder an den
Haspelarmen umgesetzt werden. Diese Umrüstung kann beim Rapsdrusch erforderlich sein.
GEFAHR
Um Personenschaden oder tödliche Verletzungen durch unerwartetes Anspringen der Maschine auszuschließen, vor
Verlassen des Fahrersitzes immer den Motor abstellen und den Zündschlüssel abziehen.
WICHTIG:
Alle Haspel-Horizontalzylinder müssen gleich eingesetzt sein.
1. Die Haspel in die hinterste Stellung bringen, sodass die Haspelarme waagerecht stehen.
2. Den Motor abstellen und den Zündschlüssel abziehen.
MAC262089
BETRIEB

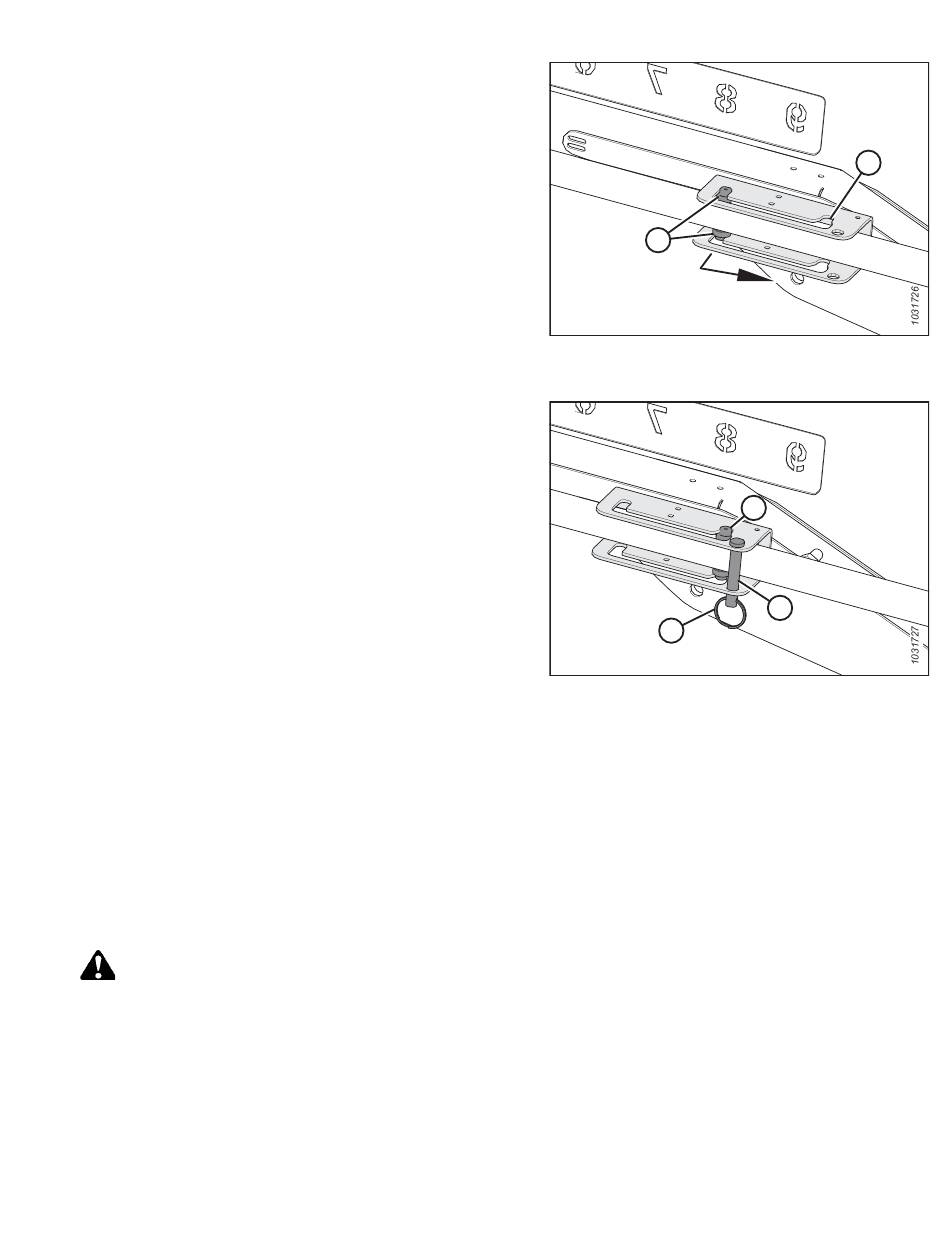

Abbildung 3.226: Haspel-Horizontalzylinder links –
Stellung „Vorne"
Abbildung 3.227: Haspel-Horizontalzylinder links –
Stellung „Hinten"
182.
173
A
C
A
B
B
Revision A
