6. Den Seitenflügel-Hebel (A) in Verriegelungsstellung bringen,
um die Seitenflügel zu fixieren.
7. Die Verriegelungsgriffe (A) vom Floatmodul wegziehen und
in die Stellung „Verriegelt" (B) bringen, um die
Floatverriegelung zu verriegeln.
8. Die Schrauben (A) an der Rückseite des Floatmodul-
Tragrahmens entfernen. Dadurch wird die Spannung der
Trimmfedern (B) gelöst.
9. Die Trimmfedern (B) aus der Federspannvorrichtung (C)
aushaken. Die Federn an den Kanälen der
Schneidwerksnivellierung (D) herunterhängen lassen.
10. Die Federspannvorrichtung wieder am Floatmodul
anbringen. Mit Schrauben (A) sichern.
11. Den Vorgang auf der gegenüberliegenden Seite
wiederholen.
MAC262089
BETRIEB
A

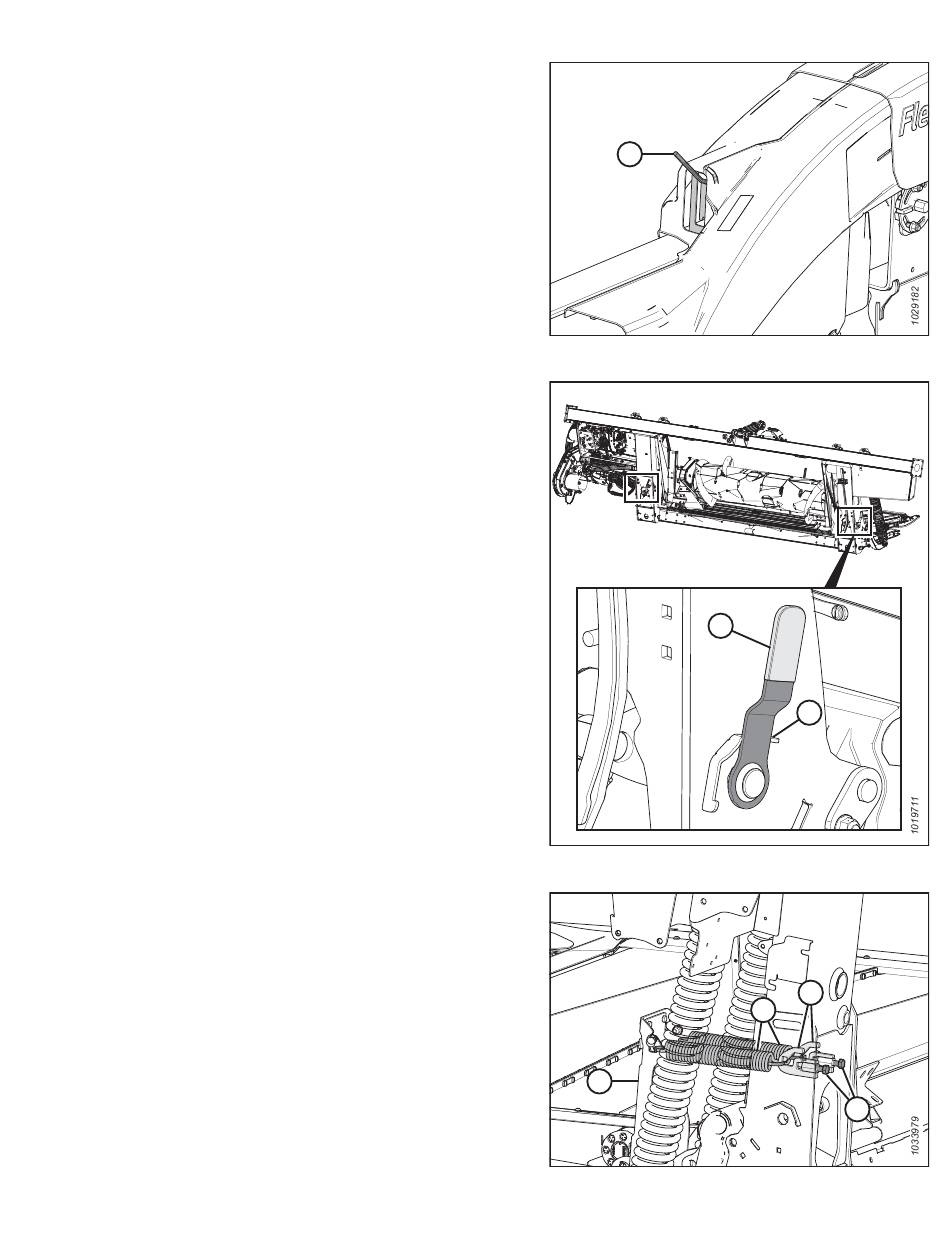

Abbildung 3.57: Seitenflügel-Verriegelung – linke Seite
Abbildung 3.58: Floatverriegelung
D
Abbildung 3.59: Trimmfedern – links
