BEACHTEN:
Wenn das Schneidwerk mit verriegelten, geraden
Seitenflügeln an einen Mähdrescher angebaut ist, muss der
Klappsplint (A) in der Mitte der Anzeige (B) stehen. Ist dies
nicht der Fall, muss die Anzeige kalibriert werden. Dazu die
Schrauben (C) lösen, die am Abdeckblech befestigt sind und
die Position der Anzeige anpassen. Wenn mit entriegelten
Seitenflügeln gedroschen wird, sollte der Zeiger immer
wieder über die Skala wandern. Bleibt der Zeiger an einem
Ende der Skala hängen, siehe
der Schneidwerk-Floatfunktion, Seite 132
und Nachstellen des Seitenflügelabgleichs, Seite
12. Die linke Seitenverkleidung schließen. Eine Anleitung finden Sie im Abschnitt
Seitenverkleidungen, Seite

Starres Schneidwerk

Das Schneidwerk ist auf das Mähen mit bodenaufliegendem Messerbalken ausgelegt. Sind die Seitenflügel verriegelt, ist
das Schneidwerk starr gestellt. Der Messerbalken bleibt in diesem Fall gerade. Wenn die drei Teile des Schneidwerks
verriegelt sind, ist der Messerbalken starr und bewegt sich gleichzeitig auf und ab.
Wie folgt vorgehen, um die Seitenflügel zu verriegeln:
1. Die Verriegelung der Seitenflügel (A) in die obere Halterung
bringen und so den Seitenflügel verriegeln. Die
Verriegelung sollte hörbar sein.
2. Falls das Verriegelungsgestänge nicht einrückt, den
Seitenflügel durch Anheben/Absenken des Schneidwerks,
Ändern des Anstellwinkels oder Verfahren des
Mähdreschers so lange verrücken, bis das Gestänge
einrastet.
3. Falls sich der Seitenflügel so nicht verriegeln lässt, weiter
mit Schritt
4, Seite
148.
4. Abdeckung der Flex-Aufhängung abnehmen. Eine Anleitung
finden Sie im Abschnitt
der Flex-Schneidwerksmechanik, Seite
MAC262089
Kontrollieren und Nachstellen
und
3.9.4 Prüfen
151.
38.
Abnehmen der inneren Abdeckung
46.
BETRIEB

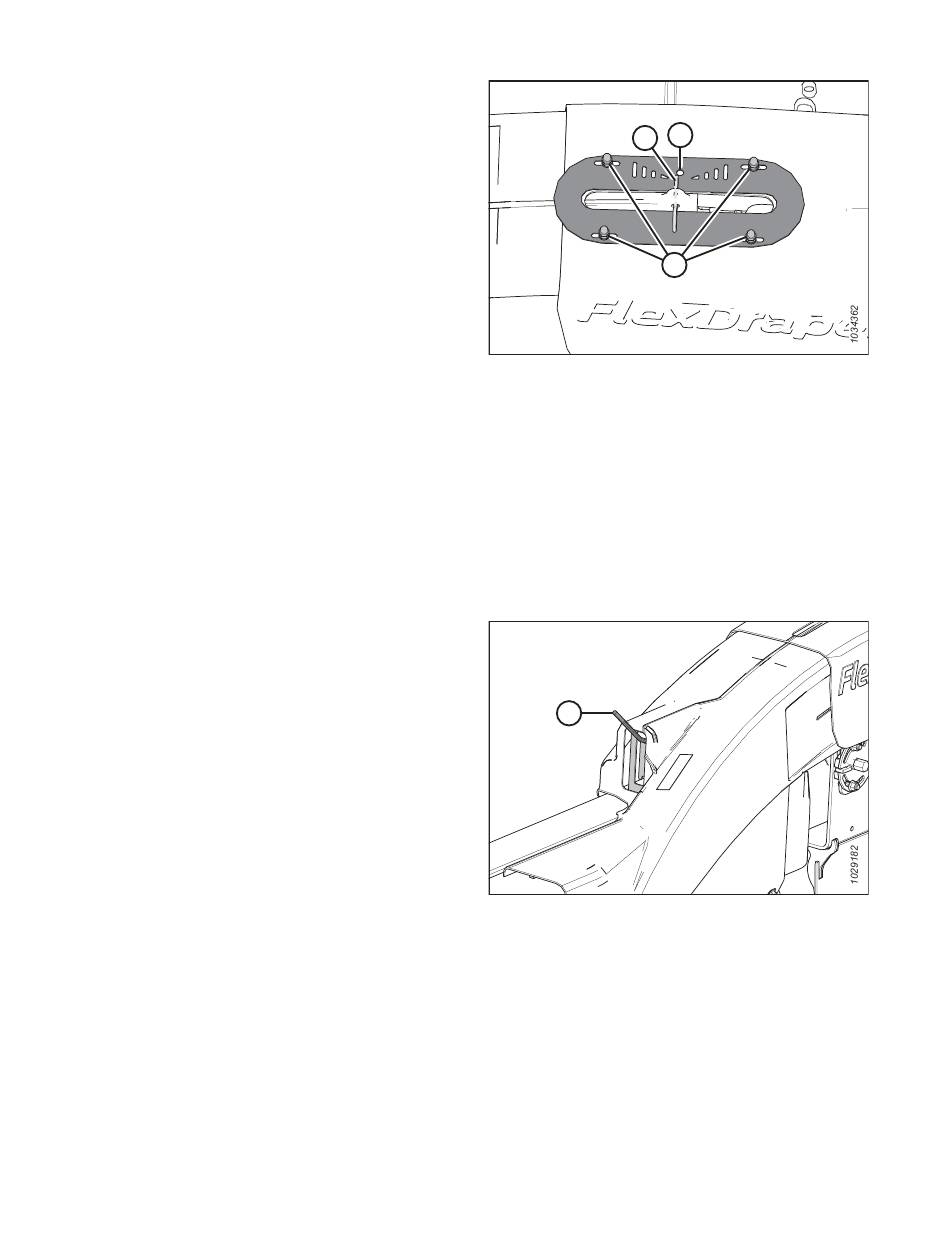

Abbildung 3.180: Flexanzeige oben auf der Abdeckung
der Flex-Aufhängung – linke Seite
Schließen der Schneidwerk-
A
Abbildung 3.181: Seitenflügel verriegelt
148
B
A
C
Revision A
