MacDon Case IH FlexDraper FD2-Serie Bedienerhandbuch Seite 160

Schneidwerk mit floatmodul fm200
Inhaltsverzeichnis

Werbung

2. Berechnen der Konfiguration der Floatmodul-Spannfeder:
a.
Das Gesamtgewicht des Schneidwerks anhand der
Tabelle
3.15, Seite 138
Beispiel:
Gewicht des Basis-Schneidwerks FD235 mit
Einzelmesser [2600 kg (5750 lb.)] + Rapstrennmesser
[70 kg (150 lb.)] + ohne Wahlausrüstung = 2670 kg
(5900 lb.)
b. Das Gesamtgewicht mit Tabelle
vergleichen und bestimmen, ob die Floatmodul-
Spannfedern in der vorderen Bohrung (A) oder in der
hinteren Bohrung (B) des Float-Hebels montiert
werden sollen.
Beispiel:
Basis-Schneidwerk FD235 [2600 kg (5750 lb.)] +
Rapstrennmesser [70 kg (150 lb.)] + ohne
Wahlausrüstung = 2670 kg (5900 lb.).
Dieser FD235 fällt in die „leichtere Gewichtsklasse",
und daher müssen die Floatmodul-Spannfedern in der
hinteren Bohrung der Float-Hebel montiert werden.
Wenn die optionale obere Querförderschnecke
[180 kg (400 lb.)] und die Transporteinrichtung
[360 kg (800 lb.)] hinzugefügt werden, erhöht sich das
Gesamtgewicht auf 3210 kg (7100 lb.) und die
Floatmodul-Spannfedern müssen in die vordere
Bohrung der Float-Hebel verlegt werden, da sich das
Schneidwerk nun in der „schwereren Gewichtsklasse"
befindet.
Tabelle 3.15 Rechner für Gewicht des Schneidwerks
Gesamtgewicht = Gewicht des Schneidwerks ohne Halmteiler und Wahlausrüstung (A) + eine Halmteiler-Option (B) +
Summe der Wahlausrüstung (C) und (D).
Kategorie
(A) Basis-Schneidwerk – eins auswählen
MAC262089
BETRIEB
bestimmen.
3.16, Seite 139
Beschreibung
Einzelmesser FD225
Einzelmesser FD230
Einzelmesser FD235
Doppelmesser FD235
Einzelmesser FD240
Doppelmesser FD240
Doppelmesser FD241
Doppelmesser FD245
Doppelmesser FD250

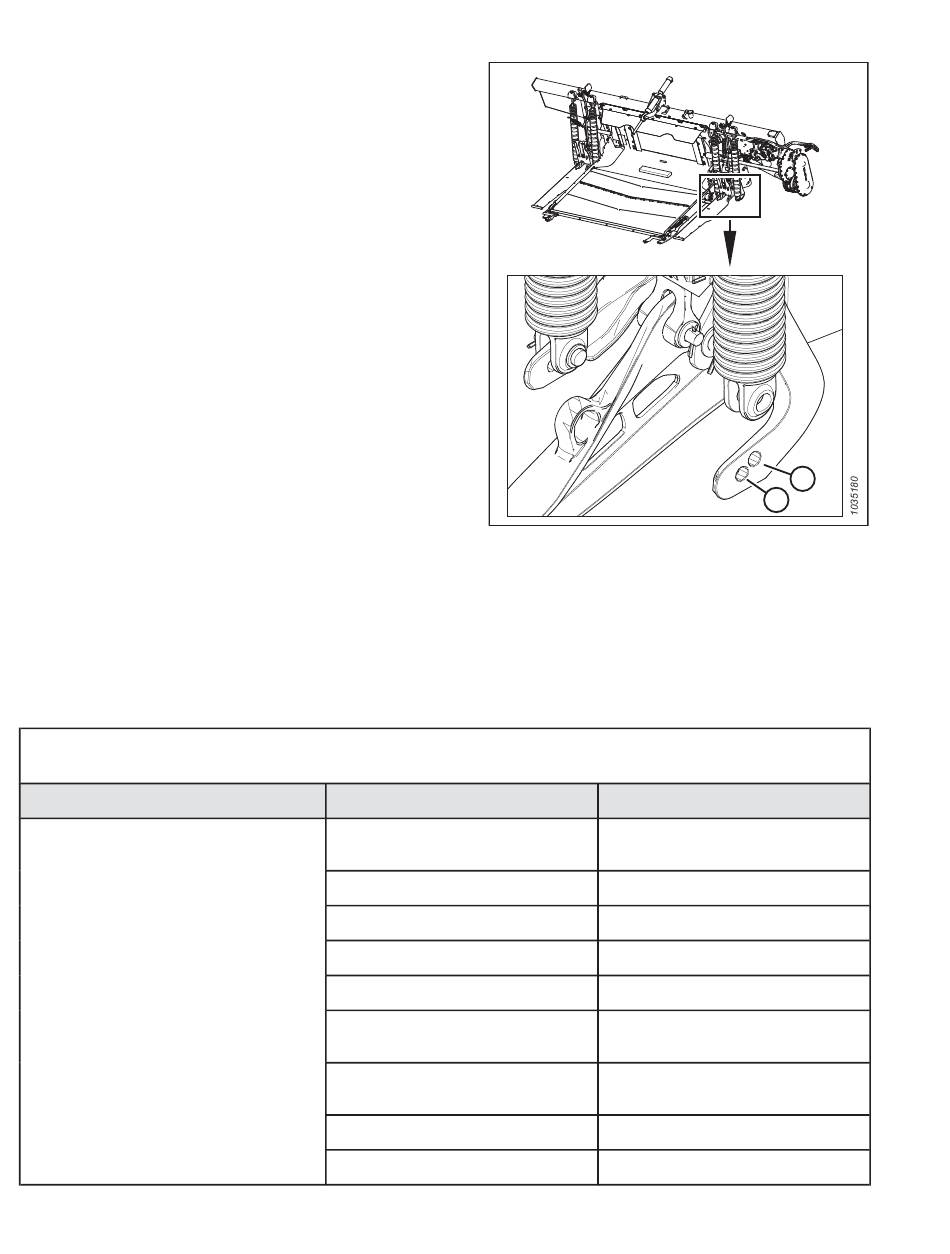

Abbildung 3.160: Linke Floatmodul-Spannfeder –
installiert in hinterer Bohrung des Float-Hebels
Gewicht
n. z. Die hintere Bohrung am Float-
Hebel verwenden.
2400 kg (5300 lb.)
2600 kg (5750 lb.)
2700 kg (5950 lb.)
2800 kg (6150 lb.)
n. z. Die vordere Bohrung am Float-
Hebel verwenden.
n. z. Die vordere Bohrung am Float-
Hebel verwenden.
3225 kg (7100 lb.)
3400 kg (7500 lb.)
138
B
A
Revision A
