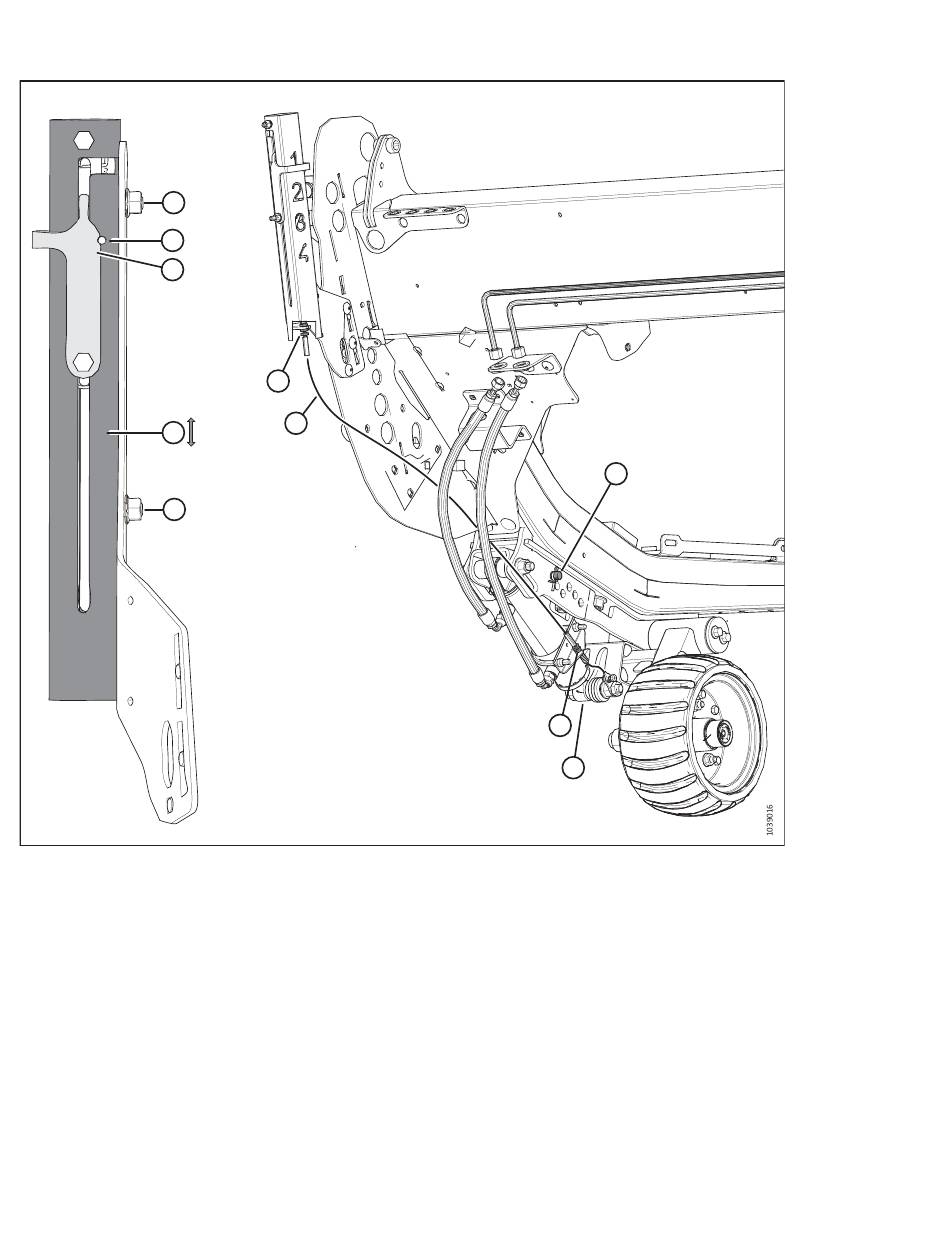

Abbildung 4.389: Mechanischer Anzeiger
1. Den Motor abstellen und den Zündschlüssel abziehen.
2. Der mechanische Anzeiger ist auf Null gestellt, wenn die Kerbe im Anzeiger (A) mit der Bohrung (B) unter den
folgenden Bedingungen ausgerichtet ist:
• Kabel (C) ist gespannt
• Stift ist in Bohrung (D) eingesetzt
• Zylinder (E) ist vollständig eingefahren
3. Wenn die Kerbe unter diesen Bedingungen nicht mit der Bohrung ausgerichtet ist, eines oder alle der folgenden Teile
nachstellen:
• Die beiden Muttern (H) lösen und das Rohr (J) nach oben/unten schieben. Die Muttern anziehen.
• Die Kabelkontermuttern an den Positionen (G) oder (F) nachstellen. Die Kabelkontermuttern auf 6 Nm (4 lbf ft)
anziehen.
MAC262089
WARTUNG UND SERVICE
G
C
486
D
F
E
Revision A
