4. Beide Messer manuell so weit nach innen bewegen, dass
die Spitzen unter den Druckdaumen (A) stehen.
5. Die Messerklinge mit einer Kraft von ca. 44 N (10 lbf) nach
unten drücken und mit einer Fühlerlehre den Abstand
zwischen Druckdaumen (A) und der Messerklinge messen.
Folgende Abstandsmaße müssen eingehalten werden:
• Spitze (B) Druckdaumen: 0,1–0,5 mm (0,004–0,020 Zoll)
• Druckdaumen hinten (C): 0,1-1,0 mm (0,004-0,040 Zoll)
6. Falls nachgestellt werden muss, siehe
Druckdaumens – kurze Messerfinger, Seite
7. Falls nicht nachgestellt werden muss, die
Schraubenmuttern (D) auf 85 Nm (63 lbf ft) anziehen.
8. Nach dem Festziehen der Muttern den Abstand erneut
prüfen.
Einstellen des Mitte-Druckdaumens – kurze Messerfinger
Den Messerbalken an JEDEM EINSATZTAG prüfen. Die Messer-Druckdaumen müssen verhindern, dass die Messerklingen
die Messerfinger anheben. Gleichzeitig müssen sie so eingestellt sein, dass das Messer ohne zu klemmen läuft.
GEFAHR
Um Personenschaden oder tödliche Verletzungen durch unerwartetes Anspringen oder Absinken der angehobenen
Maschine zu vermeiden, vor Verlassen des Fahrersitzes stets den Motor abstellen und den Zündschlüssel abziehen, die
Sicherheitsstützen in die Stützstellung bringen und sich erst dann unter die Maschine begeben.
WARNUNG
Bei Arbeiten in Nähe der Messer oder beim Umgang mit diesen schwere Handschuhe tragen.
1. Die Haspel vollständig anheben.
2. Den Motor abstellen und den Zündschlüssel abziehen.
3. Die Haspel-Sicherheitsstützen in Stützstellung bringen. Die Anleitung entnehmen Sie dem
Stützstreben, Seite
35.
4. Die Befestigungselemente (B) lösen.
5. Die Justierschrauben (A) wie folgt drehen:
• Zum Vergrößern des Abstandes die Justierschrauben (A)
im Uhrzeigersinn drehen (anziehen).
• Zum Verringern des Abstandes die Justierschrauben (A)
gegen den Uhrzeigersinn drehen (lösen).
6. Um den Abstand nur an der Spitze zu verändern, nur mit
der mittleren Justierschraube (C) (hinten) verstellen.
• Zum Vergrößern des Abstandes die Justierschraube (C)
gegen den Uhrzeigersinn drehen (lösen).
• Zum Verringern des Abstandes die Justierschraube (C)
im Uhrzeigersinn drehen (anziehen).
MAC262089
WARTUNG UND SERVICE
Einstellen des Mitte-
377.

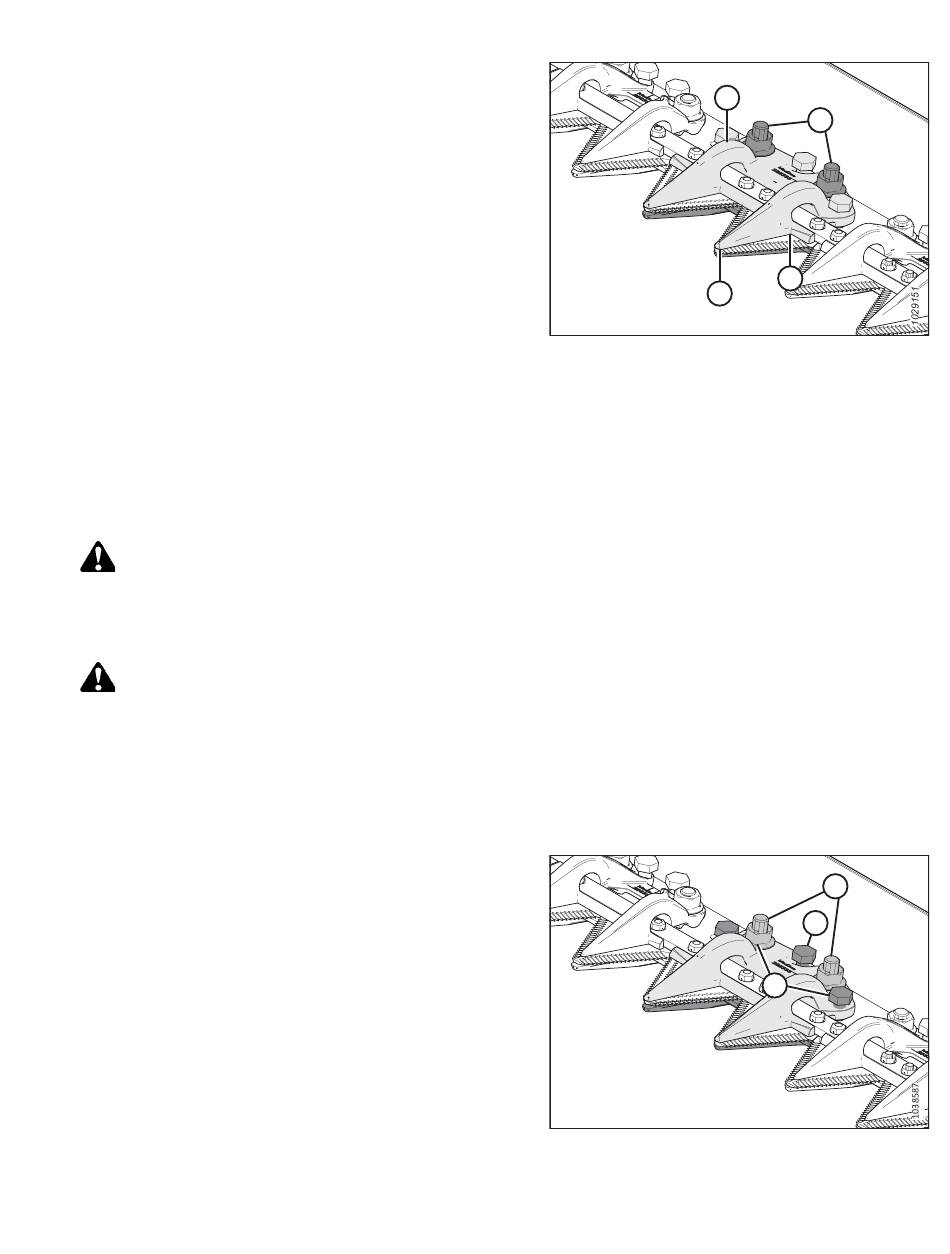

Abbildung 4.167: Druckdaumen eines Mitte-
Messerfingers
Abbildung 4.168: Mitte-Druckdaumen
377
A
D
C
B
Anbringen der Haspel-
B
C
A
Revision A
