WARNUNG
Beim Entfernen des Messers auf die Rückseite des Messers stellen, um die Verletzungsgefahr durch die Schneidkanten
zu verringern. Bei Arbeiten am Messer schwere Arbeitshandschuhe tragen.
1. Den Motor abstellen und den Zündschlüssel abziehen.
2. Die Seitenverkleidung öffnen. Eine Anleitung finden Sie im Abschnitt
37.
3. Die Messerkopflagerung vor der Montage einfetten und das
Fett gleichmäßig in der Lagerung verteilen.
4. Die Messerbaugruppe (A) einbauen.
5. Den Messerkopfstift (A) durch den Umlenkhebel in den
Messerkopf führen.
6. Den Messerkopfstift (A) so positionieren, dass 2 mm
(5/64 Zoll) Nut (B) über dem Umlenkhebel stehen bleiben.
7. Den Messerkopfstift mit Sechskantschraube (A)
M16 x 85 mm und Sechskantmutter (B) befestigen. Die
Schraube von der Innenseite aus in den Umlenkhebel
einsetzen. Die Schraube auf 220 Nm (162 lbf ft) anziehen.
8. Das am Taumelgetriebe angebrachte Schwungrad drehen,
um den Messerarm (A) manuell bis zum inneren
Wendepunkt zu bewegen. An diesem Punkt müssen
0,2–1,2 mm (1/64–3/64 Zoll) Abstand (C) zwischen
Umlenkhebel und Messerkopf vorhanden sein.
9. Wenn keine Einstellung erforderlich ist, weiter mit Schritt
10, Seite
347. Wenn eine Einstellung des Umlenkhebels
erforderlich ist, wenden Sie sich an Ihren MacDon Händler.
MAC262089
WARTUNG UND SERVICE
Öffnen der Schneidwerk-Seitenverkleidungen, Seite

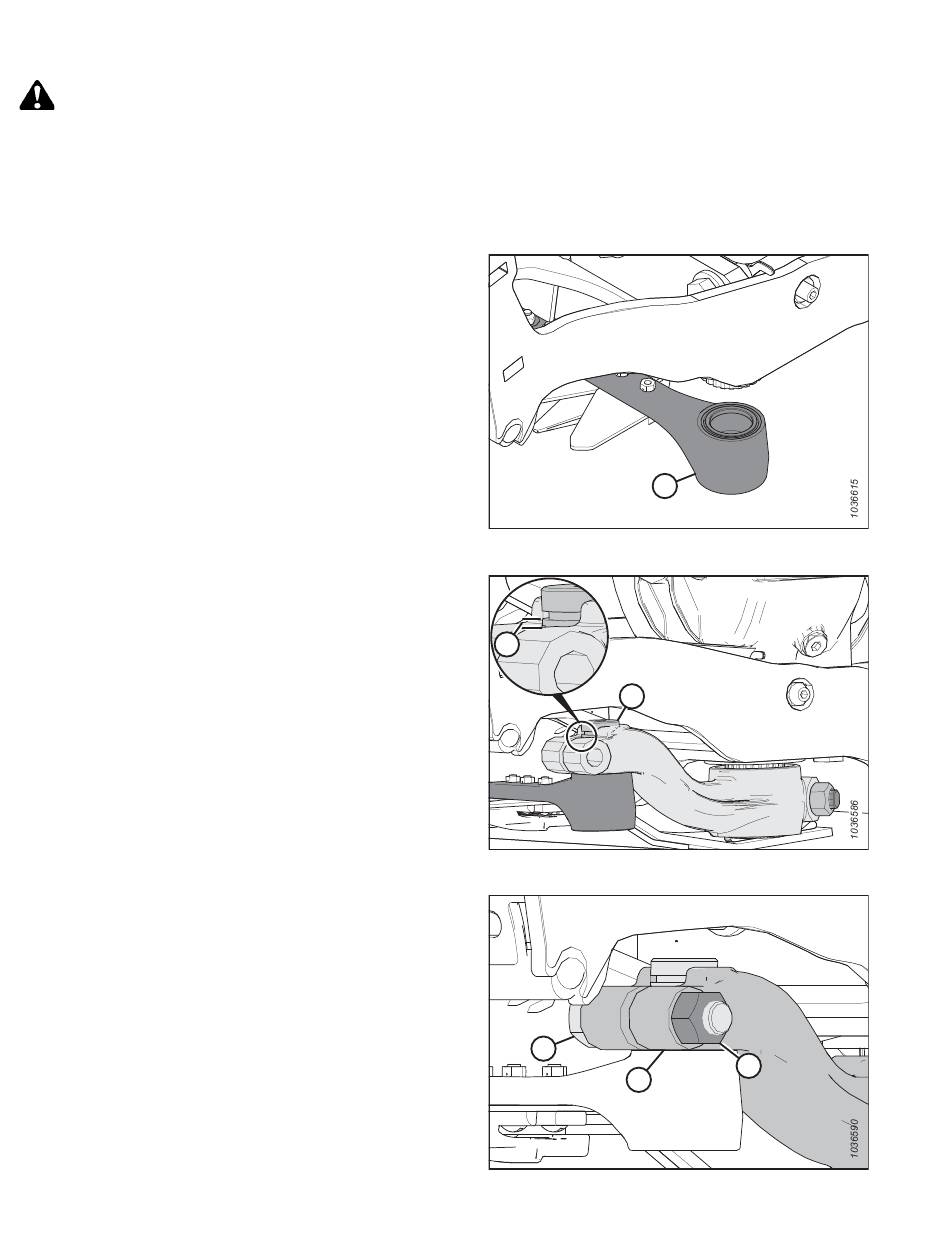

Abbildung 4.119: Taumelgetriebe
B
Abbildung 4.120: Messerkopf
Abbildung 4.121: Messerkopf
346
A
A
A
C
B
Revision A
