J
C
L
A
H
K
B

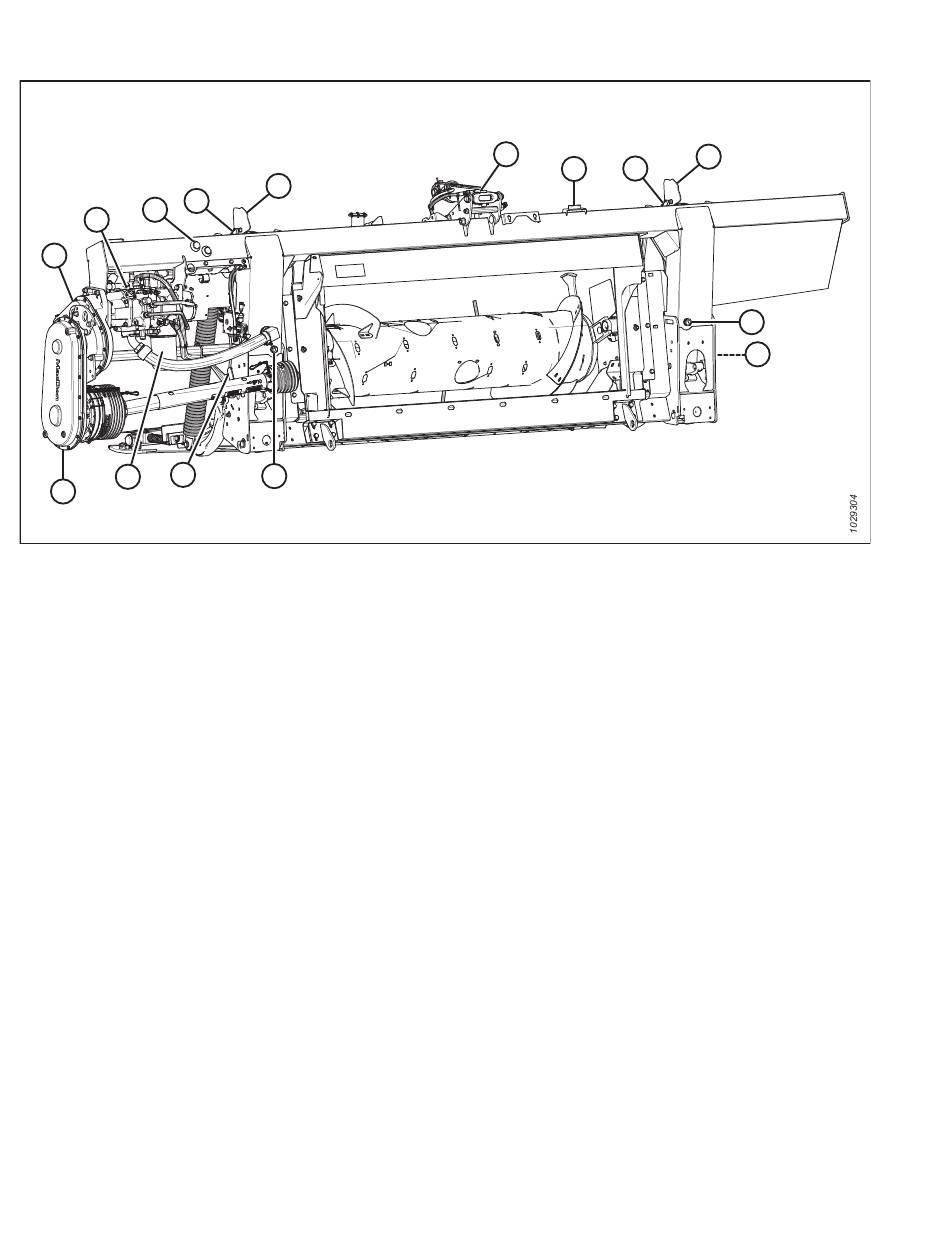

Abbildung 2.4: Mähdrescherseite des Floatmoduls FM200
A – Hauptgetriebe
B – Zusatzgetriebe
D – Neigungszylinder
E – Anzeige für Schneidwerkhöhensteuerung (2 St.)
G – Ablassschraube (2 St.)
H – Float-Verriegelungsgriff (2 St.)
K – Hydraulikölfilter
L – Schneidmesser, Seitenbänder und Pumpe für
Einzugsförderband
MAC262089
PRODUKTÜBERSICHT
E
G
32
D
F
J
C – Ölstandschauglas
F – Wasserwaage
J – Sensoren der automatischen Schneidwerkshöhenregulierung (AHHC) (2 St.)
E
G
H
Revision A
