Konfiguration „Schmal stehend" – Schneckenwindung
Bei der Konfiguration „Schmal stehend" werden vier lange Aufschraub-Schneckenwindungen (zwei links, zwei rechts) und
18 Einzugsfinger verwendet.

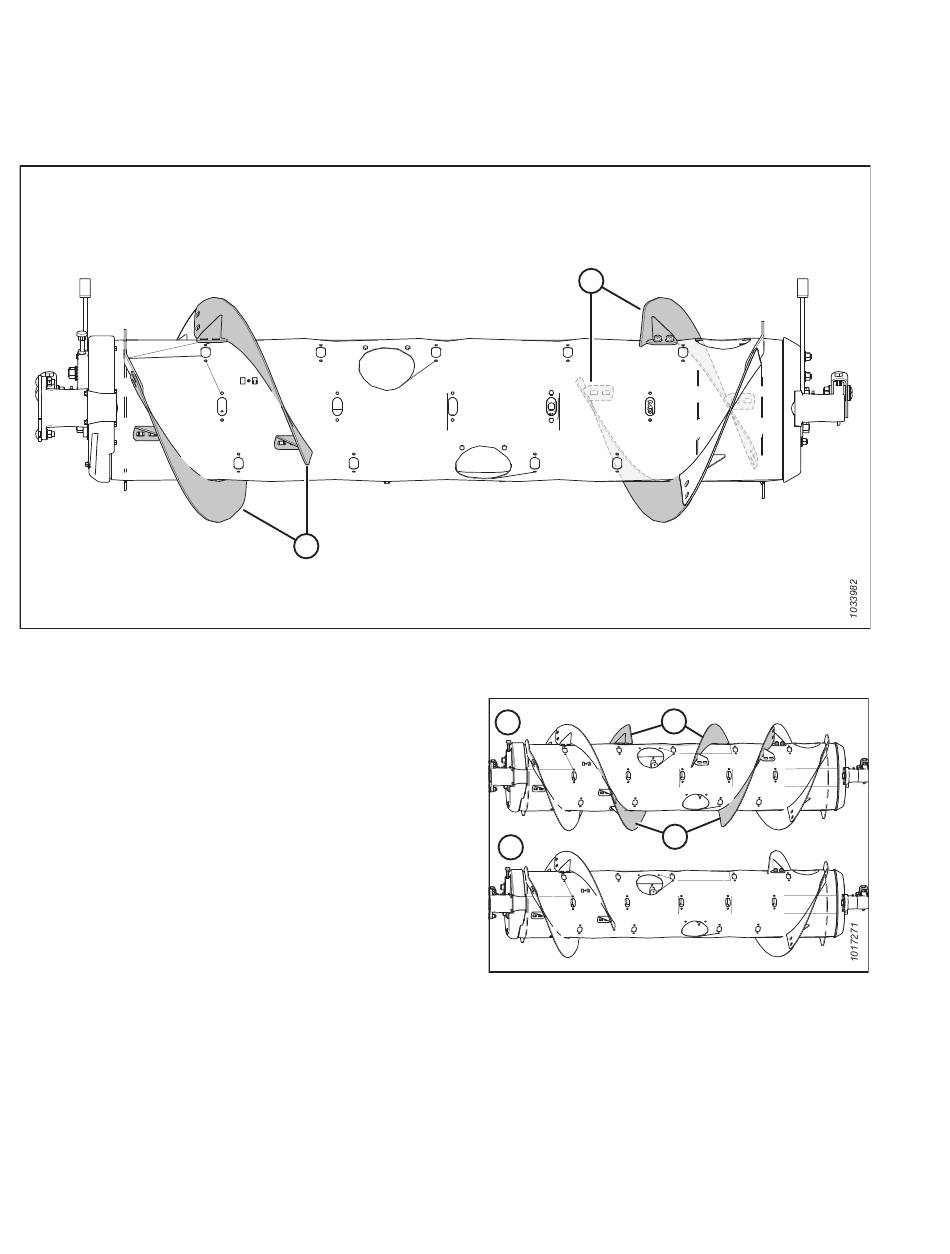

Abbildung 3.88: Konfiguration „Schmal stehend"
A – Lange Schneckenwindung links (MAC287889)
Umrüsten von der Konfiguration „Extra schmal" auf „Schmal
stehend":
Vier Schneckenwindungen (A) von Einzugstrommel abbauen und
zusätzliche Einzugsfinger montieren. Für diese Konfiguration
werden insgesamt 18 Einzugsfinger empfohlen.
• Informationen zum Abbauen von Schneckenwindungen,
siehe Abschnitt
Ausbauen von Aufschraub-
Schneckenwindungen, Seite
• Informationen zum Einbauen von Einzugsfingern, siehe
Abschnitt
3.8.3 Einbauen von Einzugsfingern, Seite
MAC262089
BETRIEB
A
106.
116.
B
B – Lange Schneckenwindung rechts (MAC287890)
1
2
Abbildung 3.89: Einzugstrommelkonfigurationen –
Rückansicht
1 – Konfiguration „Extra schmal"
96
A
A
2 – Konfiguration „Schmal stehend"
Revision A
