3.8.2 Ausbauen von Einzugsfingern

Die Einzugstrommel nutzt die Einzugsfinger, um das Erntegut in den Schrägförderer zu bringen. Die Anzahl der
Einzugsfinger variiert je nach Mähdreschermodell.
GEFAHR
Um Personenschaden oder tödliche Verletzungen durch unerwartetes Anspringen oder Absinken der angehobenen
Maschine zu vermeiden, vor Verlassen des Fahrersitzes stets den Motor abstellen und den Zündschlüssel abziehen, die
Sicherheitsstützen in die Stützstellung bringen und sich erst dann unter die Maschine begeben.
WICHTIG:
Beim Entfernen der Einzugsfinger von der Einzugstrommel von außen nach innen arbeiten. Sicherstellen, dass an jeder
Seite der Einzugstrommel eine gleiche Anzahl Einzugsfinger vorhanden ist.
1. Den Motor starten. Die Anleitung entnehmen Sie dem Mähdrescher-Bedienerhandbuch.
2. Die Haspel vollständig anheben.
3. Den Motor abstellen und den Zündschlüssel abziehen.
4. Die Haspel-Sicherheitsstützen in Stützstellung bringen. Die Anleitung entnehmen Sie dem
Stützstreben, Seite
35.
5. Die Schrauben (A) entfernen und die Abdeckung (B)
abnehmen. Die Teile für den späteren Wiedereinbau
aufbewahren.
6. Wie folgt vorgehen, um Finger auszubauen:
a.
Federstecker (A) abziehen. Den Finger (B) aus dem
Fingerhalter (C) ziehen.
b. Finger (B) durch die Führung (D) und in die
Einzugstrommel schieben. Den Finger aus der
Zugangsöffnung der Einzugstrommel ziehen.
BEACHTEN:
Wenn der Einzugsfinger beschädigt ist, etwaige Reste aus
Halter (C) und dem Einzugstrommel-Inneren entfernen.
MAC262089
BETRIEB

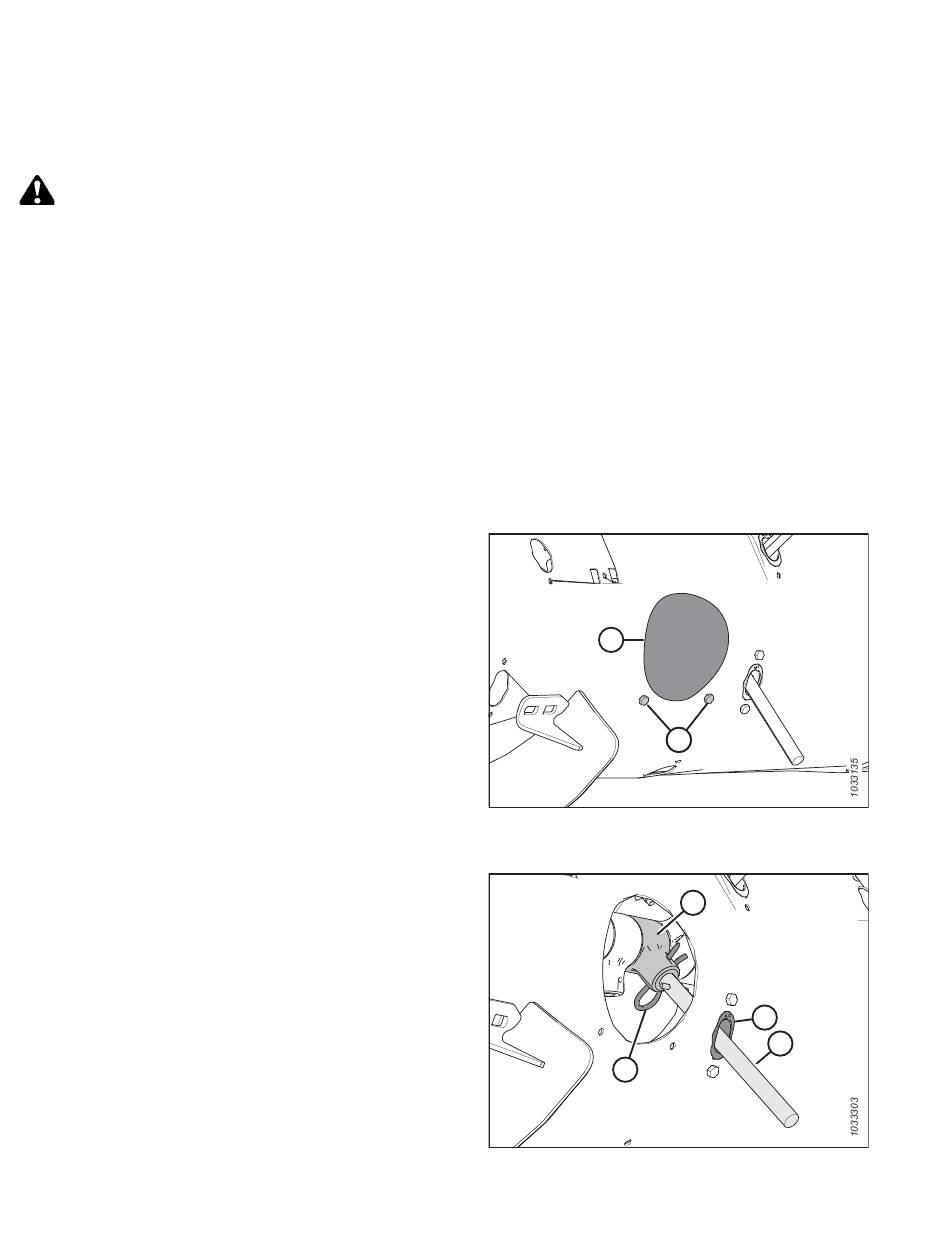

Abbildung 3.125: Abdeckung Montageöffnung an der
Einzugstrommel
Abbildung 3.126: Einzugsfinger
114
Anbringen der Haspel-
B
A A
C
D
B
A
