4.8.7 Spitze Messerfinger und Druckdaumen

Messerfinger helfen beim Ausrichten des Messerbalkens. Druckdaumen drücken die Messersegmente des Messerbalkens
gegen die Messerfinger, damit ein einwandfreier Schnitt gewährleistet ist.
In Konfigurationen mit spitzen Messerfingern werden folgende Messerfinger und Druckdaumen verwendet:
BEACHTEN:
Für Konfigurationen mit spitzen Messerfingern sind an jeder Seite des Messerbalkens zwei kurze Messerfinger erforderlich.
A B
E

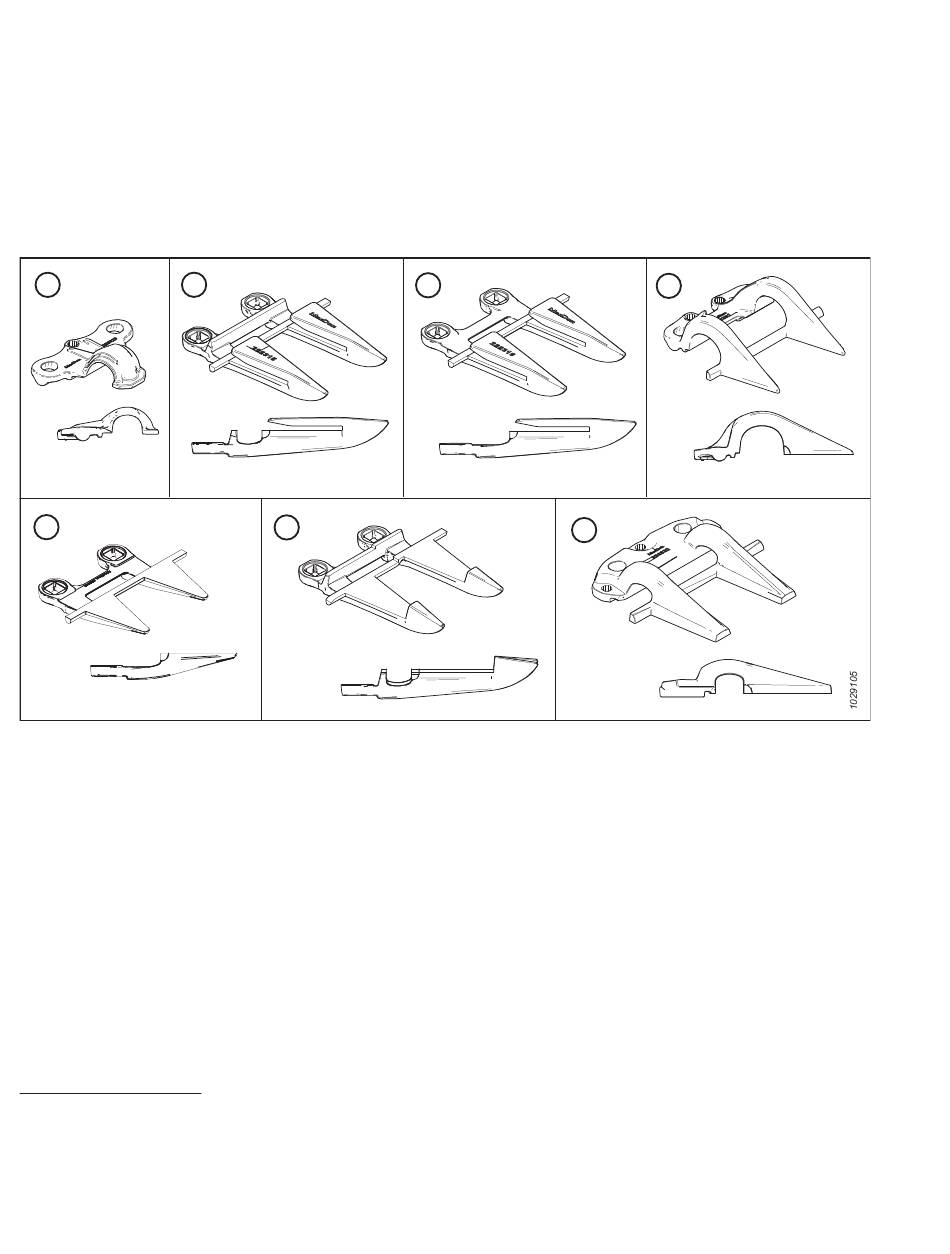

Abbildung 4.125: In Konfigurationen mit spitzen Messerfingern verwendete Messerfinger und Druckdaumen
A – Spitzer Druckdaumen (MAC286329)
C – Spitzer Abschluss-Messerfinger (ohne Führungsplatte, MAC286316) 75
Abschluss-Messerfinger (ohne Verschleißplatte) (MAC286319) 76
E – PlugFree
™
G – Spitzer Mittel-Druckdaumen (MAC286332) 77
Die Messerfinger sind je nach Schneidwerk unterschiedlich konfiguriert. Achten Sie beim Ersetzen von spitzen
Messerfingern und Druckdaumen darauf, dass die richtige Reihenfolge eingehalten wird. Die jeweiligen Konfigurationen
schlagen Sie in diesen Abschnitten nach:
•
Spitze Messerfinger an Einzelmesserschneidwerken, Seite 350
•
Spitze Messerfinger am Doppelmesserschneidwerk FD235, Seite 351
•
Spitze Messerfinger an Doppelmesserschneidwerk FD240, Seite 352
•
Spitze Messerfinger am Doppelmesserschneidwerk FD241, Seite 353
•
Spitze Messerfinger am Doppelmesserschneidwerk FD245, Seite 354
75. Positionen 2, 3 und 4 auf den Antriebsseiten. Weitere Informationen, siehe Abschnitt
Seite 358.
76. Position 1 auf den Antriebsseiten. In Schneidwerken mit Einzelmesser ist auf der rechten Seite ein
Standardmesserfinger (MAC286318) verbaut.
77. Nur Doppelmesserschneidwerke.
MAC262089
WARTUNG UND SERVICE
C
F
B – Spitzer Messerfinger (MAC286315)
D – PlugFree
F – Spitzer Mittel-Messerfinger (MAC286317) 77
348
D
G
™
Abschluss-Druckdaumen (MAC286331)
Ersetzen spitzer Messerfinger,
Revision A
