BEACHTEN:
Möglicherweise müssen Sie zwischen Rolle und Rollenträger (A)
etwas aufhebeln, damit sich die Rolle von der Welle löst.
14. Die beiden Schrauben (A) lösen, mit denen der
Rollenträger (B) befestigt ist.
15. Schraube (C) und die Unterlegscheibe entfernen, mit denen
die gegenüberliegende Seite der Antriebsrolle am
Rollenträger (B) befestigt ist.
16. Antriebsrolle (D) herausnehmen.

4.12.11 Ersetzen der Lagerung der Seitenband-Antriebsrolle

Sie benötigen einen Gleithammer, um das Lager einer Antriebsrolle auszubauen und zu ersetzen.
1. Die Baugruppe „Seitenband-Spannrolle" ausbauen. Eine Anleitung finden Sie im Abschnitt
Seitenband-Antriebsrolle, Seite
MAC262089
WARTUNG UND SERVICE
425.
427
A

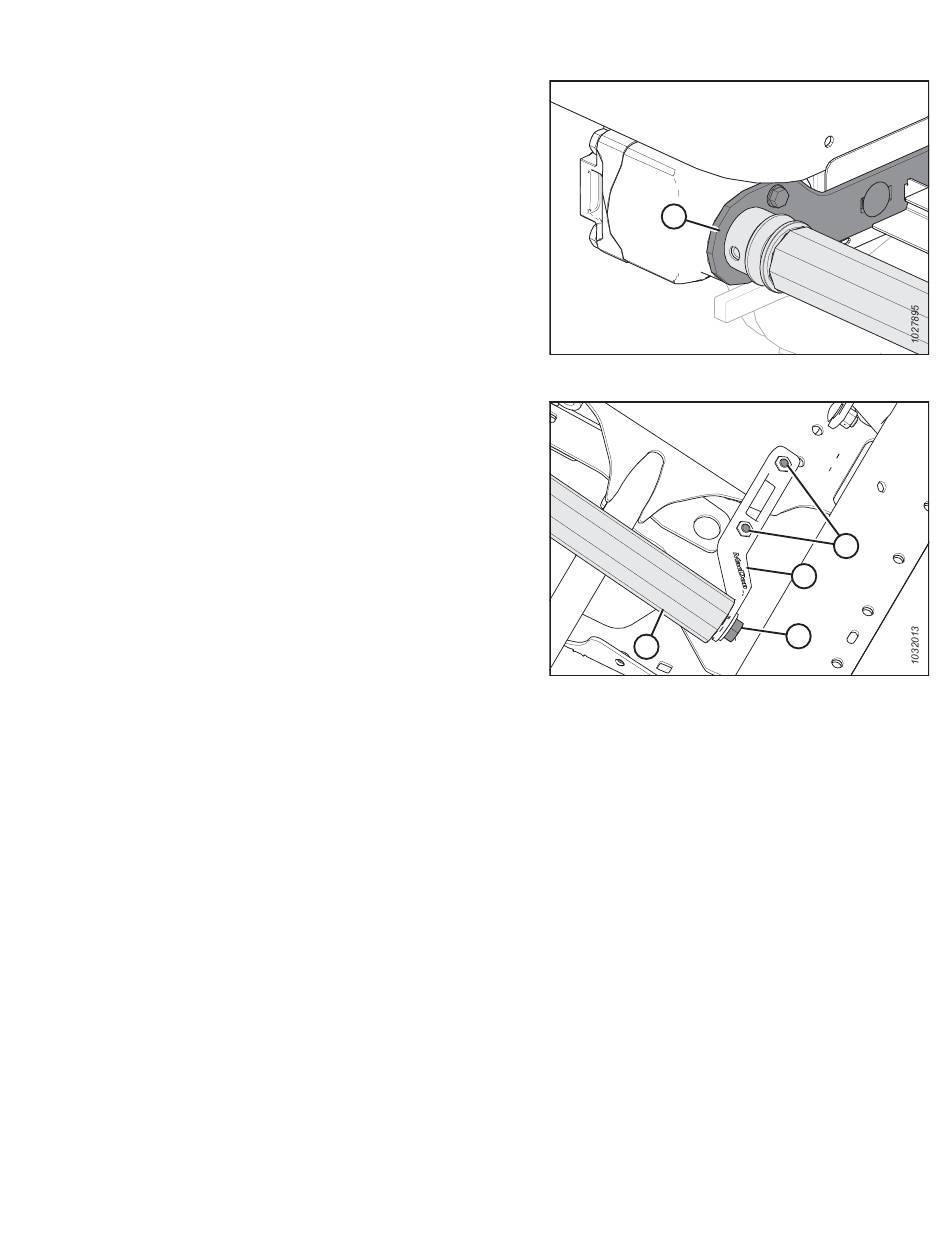

Abbildung 4.263: Antriebsrolle
D
Abbildung 4.264: Antriebsrolle
A
B
C
4.12.10 Ausbauen der
Revision A
