22. Den Haken (B) um 90° drehen und die Schraube (A) und
Mutter wieder anziehen.
23. Einen 150 mm (6 Zoll) starken Klotz (A) unter das
Schneidwerksbein stellen. Dies ist erforderlich, um den
Ausbau des Neigungszylinders zu unterstützen.
24. Die Mähdrescher-Hubzylindersperren entfernen, den Motor
starten und das Schneidwerk ablassen, bis das
Schneidwerksbein auf dem Klotz aufsetzt oder die Tasträder
auf dem Boden aufsetzen.
25. Wie folgt vorgehen, um den hydraulischen
Neigungszylinder zu entkuppeln:
a.
Den Klappsplint (A) und den Stift (B) entfernen.
BEACHTEN:
Damit rechnen, dass beim Ausbauen des Stifts
möglicherweise an beiden Seiten des Neigungszylinders
Unterlegscheiben angebracht sein können.
b. Den Neigungszylinder (C) von der Halterung wegheben.
c.
Den Sicherungsbolzen (B) wieder einsetzen und mit
Klappsplint (A) sichern.
BEACHTEN:
Möglicherweise muss der Schrägförderer angehoben
oder abgesenkt werden, um die Länge des
Neigungszylinders anzupassen und den
Neigungszylinder zu entlasten.
MAC262089
BETRIEB

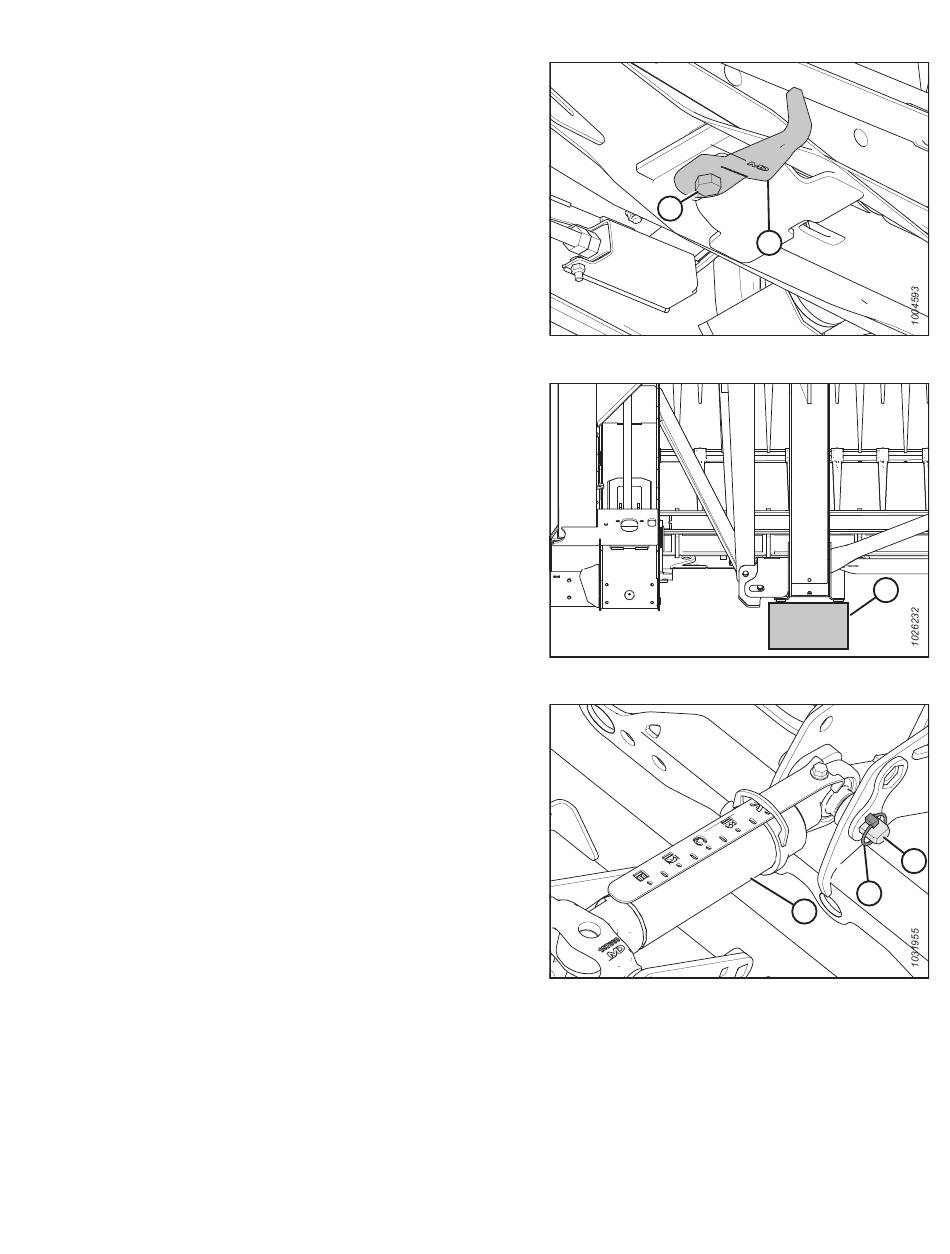

Abbildung 3.63: Floatmodul, Unterseite
Abbildung 3.64: Schneidwerksbein auf Klotz
Abbildung 3.65: Hydraulischer Neigungszylinder
65
A
B
C
A
B
A
Revision A
