8. Das Ende des bestehenden Haspel-Seitenblechs (A) etwas
aus der Aufnahme (B) wegheben.
9. Das neue Haspel-Seitenblech (C) hinter dem bestehenden
Haspel-Seitenblech (A) an der Aufnahme (B) ansetzen.
10. Die andere Seite des neuen Haspel-Seitenblechs (C) über
dem bestehenden Haspel-Seitenblech (E) an der anderen
Aufnahme (D) ansetzen.
11. Die drei Schrauben (F) wieder montieren.
12. Die zwei Schrauben (G), die Abdeckung der äußeren
Kurvenbahn und die Schraubenmuttern (in Schritt
457
ausgebaut) auf dem neuen Haspel-Seitenblech
montieren.
13. Alle Befestigungselemente festziehen.
Ersetzen von Haspel-Seitenblechen an der inneren Kurvenbahn
Das Verfahren zum Auswechseln von Haspel-Seitenbleche gilt für das innere und äußere Nockenende.
GEFAHR
Um Personenschaden oder tödliche Verletzungen durch unerwartetes Anspringen der Maschine auszuschließen, vor
Verlassen des Fahrersitzes immer den Motor abstellen und den Zündschlüssel abziehen.
Die Seitenbleche sind für innen- und außenliegende Nockenenden unterschiedlich. Siehe Abbildung
BEACHTEN:
Die Pfeile in den nachfolgenden Abbildungen zeigen zur Vorderseite der Maschine.
1. Die Haspel vollständig absenken.
2. Das Schneidwerk vollständig absenken.
3. Den Motor abstellen und den Zündschlüssel abziehen.
4. Die Haspel von Hand drehen, bis das zu ersetzende Haspel-
Seitenblech (A) zugänglich ist.
5. Die drei Schrauben (B) entfernen.
MAC262089
WARTUNG UND SERVICE
D
C
G
B
5, Seite

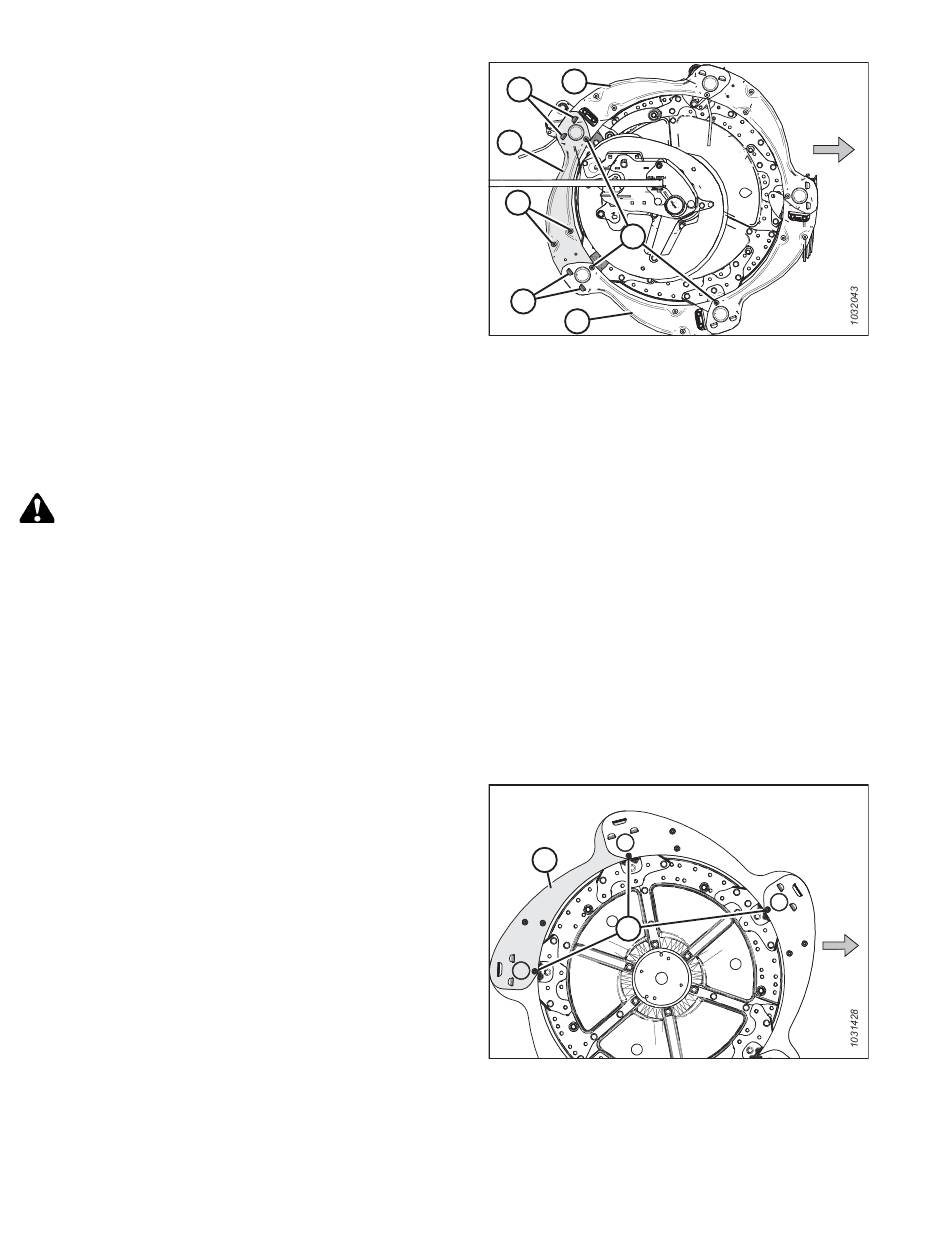

Abbildung 4.332: Haspel-Seitenbleche – äußere
Kurvenbahn
Abbildung 4.333: Haspel-Seitenbleche – innere
Kurvenbahn
458
E
F
A
4.328, Seite
A
B
456.
Revision A
