ANKUPPELN UND ABKUPPELN EINES SCHNEIDWERKS AM BZW. VOM SCHWADMÄHER

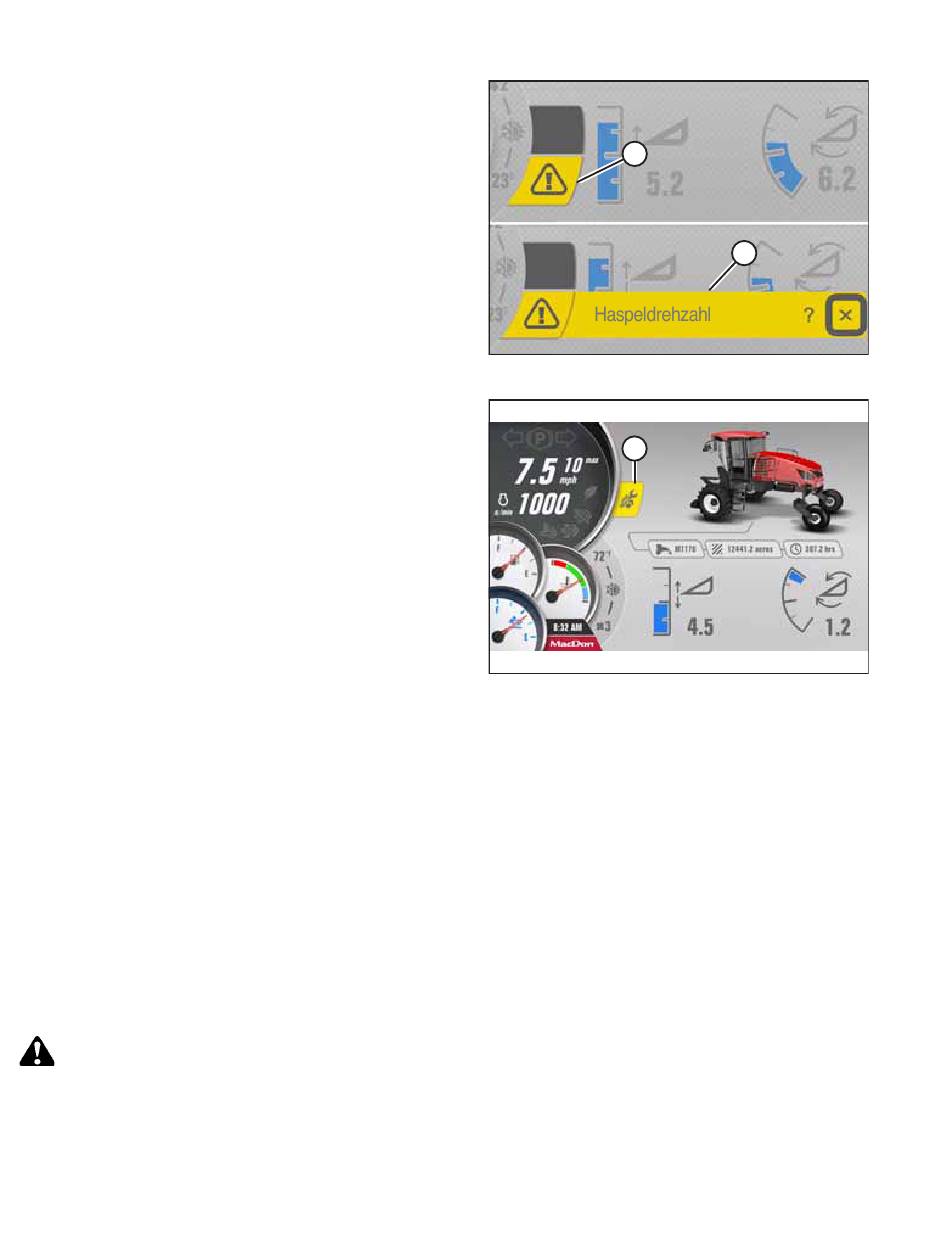

Warnanzeigen:
• Die Warnanzeigen (A) weisen auf eine Störung des
Motors oder des Schwadmähers hin
• Die Warnanzeigen haben eine gelbe oder rote Farbe und
sind mit einem Symbol für den Fehler versehen
• Mit den Warnanzeigen wird eine kurze Erläuterung (B)
zur Störung eingeblendet
Erforderliche Wartungsanzeige:
• Eine gelbe Anzeige (A) wird 50 Stunden vor der fälligen
Wartung eingeblendet
• Die Anzeige erscheint nur, wenn das Schneidwerk
ausgekuppelt ist
• Die Anzeige blinkt, wenn die Wartung um 50 Stunden
überfällig ist
Ankuppeln und Abkuppeln eines Schneidwerks am bzw. vom Schwadmäher
In diesem Kapitel lesen Sie, welche Schneidwerke mit dem Schwadmäher kompatibel sind. Außerdem werden Anweisungen
zum Anbringen und Abnehmen des Schneidwerks gegeben.

4.1 Bandschneidwerke der Serie D1X oder D1XL

In diesem Abschnitt werden die Verfahren beschrieben, die erforderlich sind, um ein Schneidwerk vom Typ D1X oder D1XL
physisch an einen Schwadmäher anzubauen und die hydraulischen und elektrischen Anschlüsse herzustellen. Die
Vorgehensweisen können je nach Konfiguration des Schwadmähers leicht voneinander abweichen.

4.1.1 Anbringen der Aufnahmen des Bandschneidwerks

Bandschneidwerk-Aufnahmen werden benötigt, um das Schneidwerk am Schwadmäher zu befestigen.
GEFAHR
Um Personenschaden oder tödliche Verletzungen durch unerwartetes Anspringen der Maschine auszuschließen, vor
Verlassen des Fahrersitzes immer den Motor abstellen und den Zündschlüssel abziehen.
Falls noch nicht installiert, die Bandschneidwerk-Aufnahmen (im Lieferumfang des Schneidwerks enthalten) wie folgt an
der Schwadmäher-Hubvorrichtung befestigen:
215883
Abbildung 4.96: Störungen/Warnanzeigen
Abbildung 4.97: Wartungsanzeige
170
A
B
A
1016051
1019632
Revision A
