ANKUPPELN UND ABKUPPELN EINES SCHNEIDWERKS AM BZW. VOM SCHWADMÄHER
BEACHTEN:
Wenn beim Kalibrieren des Messerantriebssystems die
Fehlermeldung (A) erscheint, die Anweisungen in der
Meldung befolgen, um den Fehler zu beheben. Zum
Beenden der Meldung X (B) drücken. Wenn die
Messerkalibrierung fehlschlägt:
• Vergewissern, dass der Motor und die Hydraulik
Betriebstemperatur haben.
• Sicherstellen, dass das Hydrauliksystem frei von
Beeinträchtigungen ist und einwandfrei funktioniert.
• Kontrollieren, dass der Gashebel funktioniert:
– Die Motorcodes überprüfen, um zu bestätigen, dass
der Motor nicht entlastet oder gedrosselt ist
– Der Gashebel wird über das CAN-Netzwerk 1 des Antriebsstrangs gesteuert. Die Verkabelung und die
Anschlüsse des Netzwerks auf eine offene oder unterbrochene Verbindung prüfen
• Vergewissern, dass die Sensorhalterung ordnungsgemäß befestigt und der Abstand des Sensors korrekt
eingestellt ist.
• Die Sensorverkabelung und die Stecker auf eine unterbrochene Verbindung prüfen.
• Den Sensor austauschen.
4.3.2 Kalibrieren der Schneidwerk-Positionssensoren auf der Ernteleistungsanzeige
Die Positionssensoren des Schneidwerks müssen immer dann neu kalibriert werden, wenn die Ernteleistungsanzeige
ausgetauscht wird, ein Positionssensor ausgetauscht wird, die Sensoranzeigen fehlerhaft sind, eine Pumpe ausgetauscht
wurde oder wenn ein neuer Schneidwerkstyp oder ein neues Anbaugerät an den Schwadmäher angeschlossen wird.
GEFAHR
Die Maschine nur starten oder bewegen, wenn sichergestellt ist, dass sich keine Personen in der Nähe aufhalten.
1. Den Motor starten.
2. Softkey 5 (A) drücken, um das Hauptmenü der
Ernteleistungsanzeige zu öffnen.
BEACHTEN:
Die Kalibrierungen MÜSSEN bei laufendem Motor
durchgeführt werden. Einige Kalibrierungen sind bei
ausgeschaltetem Motor nicht verfügbar.
3. Mit dem Auswahldrehknopf der Ernteleistungsanzeige (B)
oder dem Multifunktionshebel-Scrollrad (nicht abgebildet)
das Symbol EINSTELLUNGEN (C) markieren.
4. Den Auswahldrehknopf der Ernteleistungsanzeige (B) oder
die AUSWAHLTASTE am Multifunktionshebel (nicht
abgebildet) drücken, um die Optionen des
Einstellungsmenüs zu aktivieren.
215883
Fehler bei der Kalibrierung – zum Beenden „X" drücken

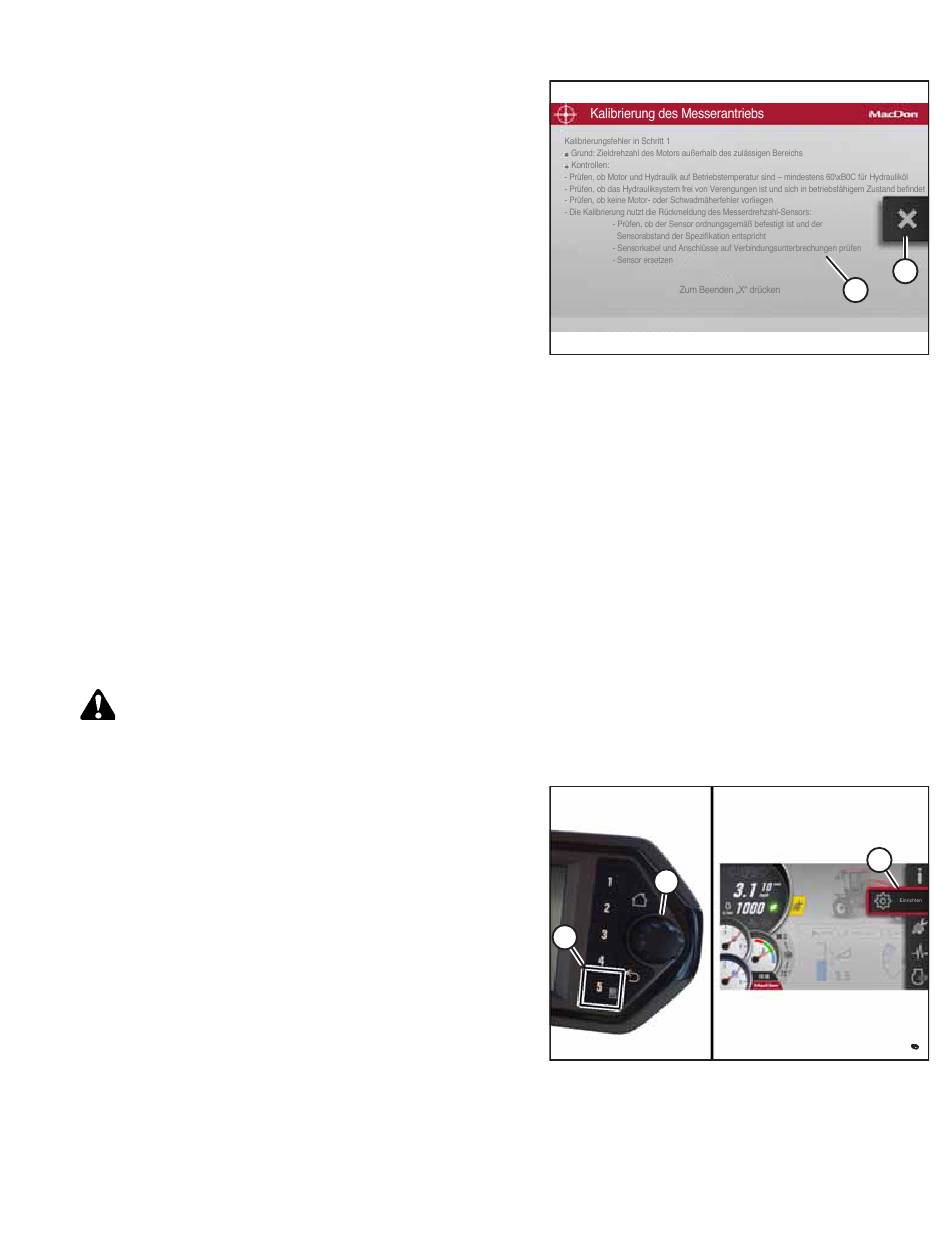

Abbildung 4.147: Kalibrierungsseite
B
A
Abbildung 4.148: Öffnen des Hauptmenüs
191
B
A
1033530
C
