Das Dachrelaismodul befindet sich im Dachhimmel der
Fahrerkabine.
Vorbeugung von Schäden an der Elektroanlage
Um Schäden an der Elektroanlage zu vermeiden, die folgenden
Vorsichtsmaßnahmen treffen:
• Beim Anbringen der Zusatzbatterie auf die Polarität
achten.
• Die Batterie- oder Lichtmaschinenpole NICHT
kurzschließen und verhindern, dass das Pluskabel (+) der
Batterie (B) oder das Lichtmaschinenkabel geerdet
werden.
• Kontrollieren, ob die Anschlüsse an der Lichtmaschine
korrekt sind, bevor Sie die Kabel an die Batterie
anschließen.
• Beim Schweißen an einem Teil der Maschine die
Batteriekabel abklemmen. Eine Anleitung finden Sie im
Abschnitt
1.8 Sicherheitsvorkehrungen bei
Schweißarbeiten, Seite
• Immer die Massekabel der Batterie abklemmen, wenn Sie an der Lichtmaschine oder dem Regler arbeiten.
• Niemals versuchen, die Lichtmaschine oder den Regler zu polarisieren.
• Wenn die Drähte von der Lichtmaschine abgeklemmt sind, siehe Abbildung
Anschluss sicherzustellen.
• Niemals die Feldklemme oder das Feld der Lichtmaschine erden.
• Niemals Lichtmaschinen- oder Reglerkabel bei angeschlossener Batterie oder in Betrieb befindlicher Lichtmaschine
verbinden oder trennen.
• Immer die Kabel von der Batterie trennen, wenn Sie ein Ladegerät zum Laden der Batterie im Schwadmäher
verwenden.
• Darauf achten, dass alle Kabel sicher angeschlossen sind, bevor der Motor in Betrieb genommen wird.
• Um eine Beschädigung der Leiterplatten durch statische Elektrizität zu vermeiden, die negativen Batteriepole
abklemmen, wenn Sie die elektronischen Steuerungsmodule austauschen. Außerdem beim Umgang mit
elektronischen Steuermodulen das direkte Berühren der Steckerstifte vermeiden.
215883
WARTUNG UND SERVICE
11.

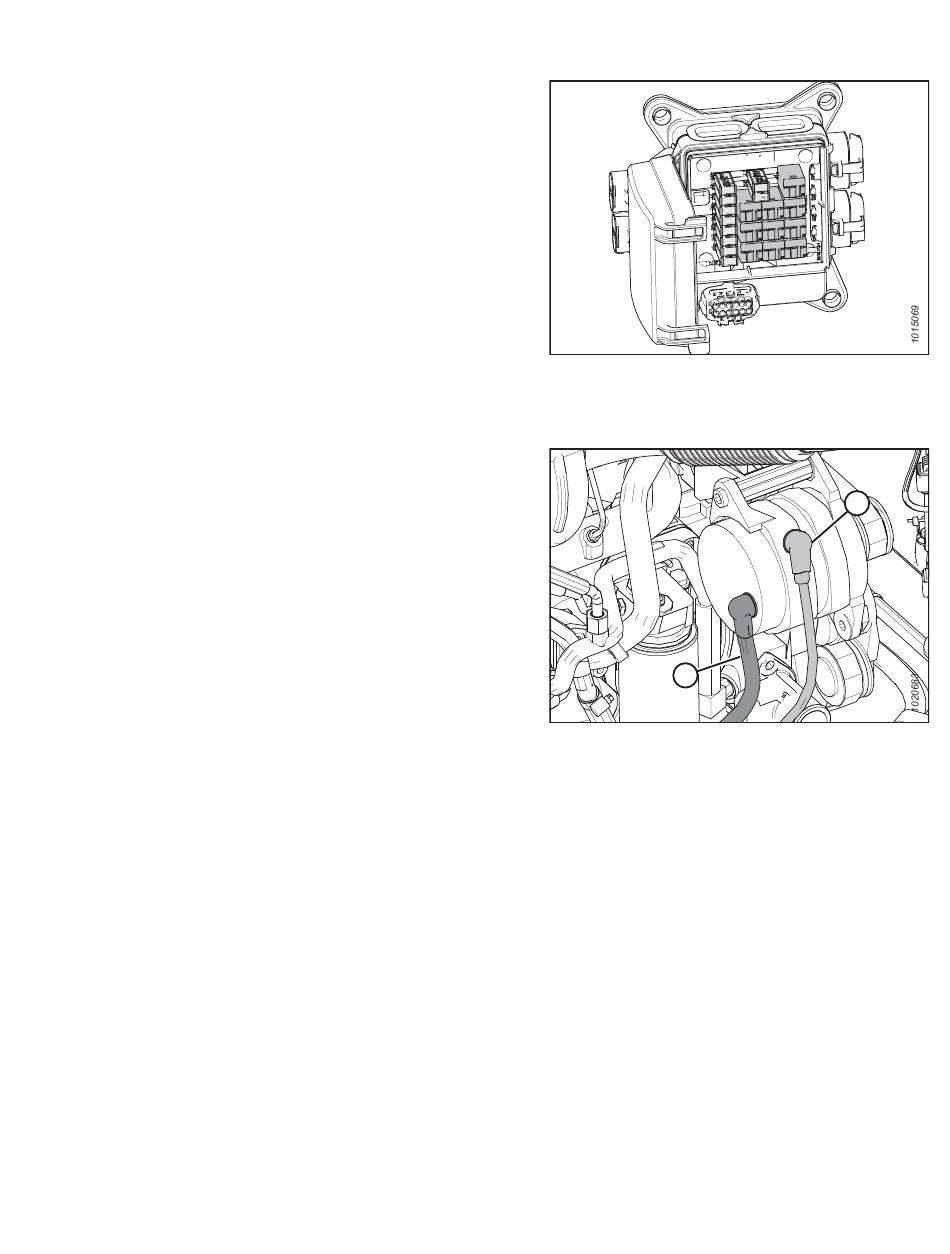

Abbildung 5.31: Dachrelaismodul
Abbildung 5.32: Lichtmaschine
A – Minuspolklemme
5.32, Seite
267
A
B
B – Positivpolklemme
267, um den richtigen
Revision A
