Tabelle 4.3 Maximales Gewicht
Maximales zulässiges
Gesamtgewicht (einschließlich
Anbaugeräte)
Maximales kombiniertes
Gesamtgewicht des Fahrzeugs
(einschließlich nachgezogener
und montierter Anbaugeräte)
Maximum
Gewicht auf
beiden
Antriebsrädern
Minimum
(A)
Höchstgewicht auf beiden
Nachlaufrädern (B)
Vorbereiten des Schwadmähers zum Nachziehen eines Schneidwerks
1. Das Schneidwerk an den Schwadmäher ankuppeln. Eine
Anleitung finden Sie im Abschnitt
Bandschneidwerks der Serie D1X oder D1XL, Seite
2. Das Schneidwerk in den Transportmodus umrüsten. Die
Anleitung entnehmen Sie dem Schneidwerk-
Bedienerhandbuch.
3. Das Schneidwerk vom Schwadmäher abkuppeln. Eine
Anleitung finden Sie im Abschnitt
Bandschneidwerks der Serie D1X oder D1XL, Seite
4. Den Federstecker (D) und den Sicherungsbolzen (C)
entfernen, mit denen die Schneidwerkaufnahme (B) am
Bein (A) befestigt ist. Die Stifte für die Befestigung der
Gewichtsbox aufbewahren.
5. Die Schneidwerkaufnahme (B) vom Hubbein (A) des
Schwadmähers entfernen.
6. Den vorherigen Schritt für die gegenüberliegende
Aufnahme wiederholen.
7. Den Schwadmähertransport auf Straßenbetrieb umstellen.
Einziehen der Räder – Schmaltransport, Seite
Siehe
215883
BETRIEB
kg
lb.
10660
23500
11793
26000
8618
19000
4568
10070
2744
6050

4.1.2 Ankuppeln eines

171.

4.1.4 Abnehmen eines

181.
149.
160
A

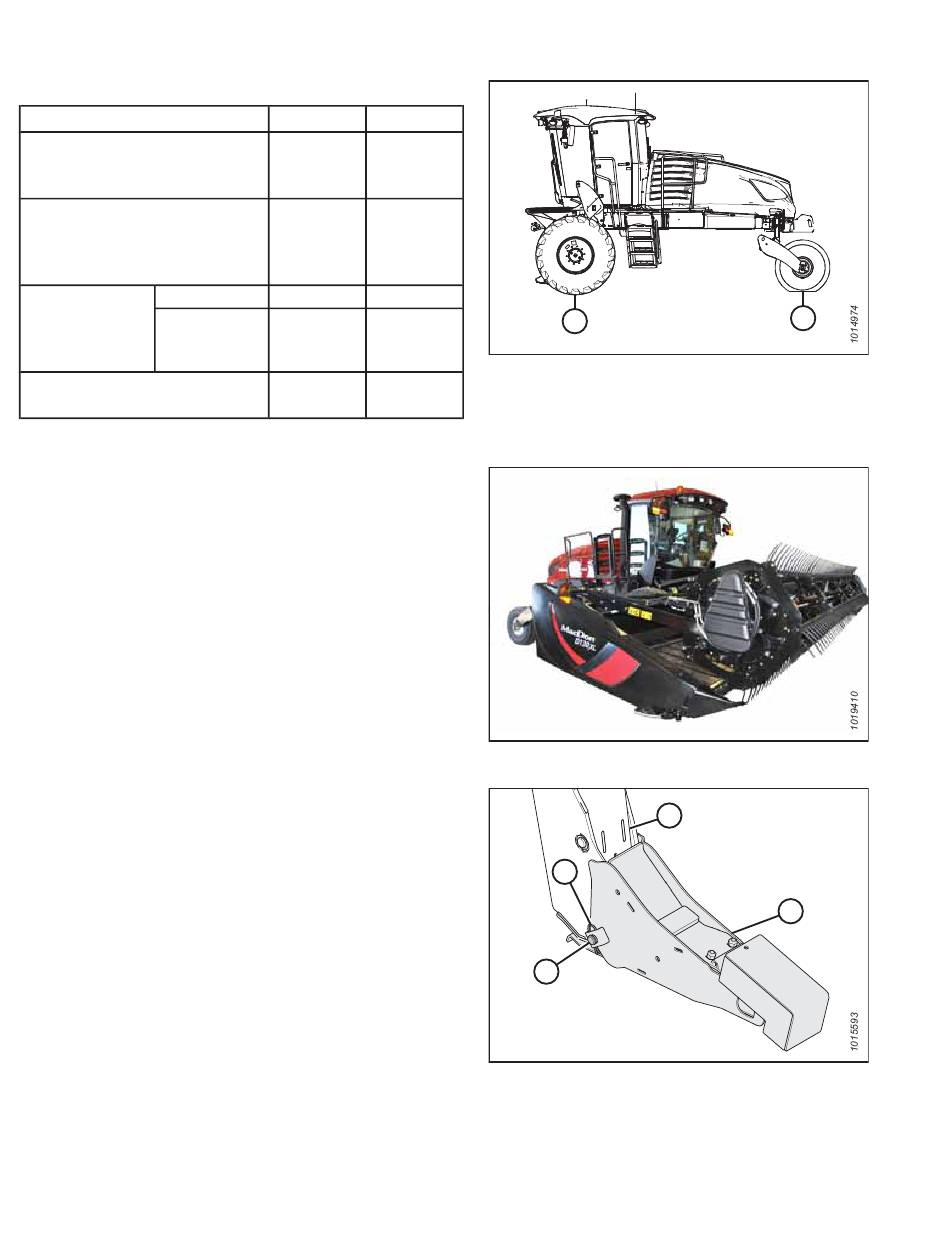

Abbildung 4.77: Maximales Gewicht
Abbildung 4.78: Schwadmäher mit Schneidwerk
A
D
C
Abbildung 4.79: Aufnahme des Bandschneidwerks
B
B
