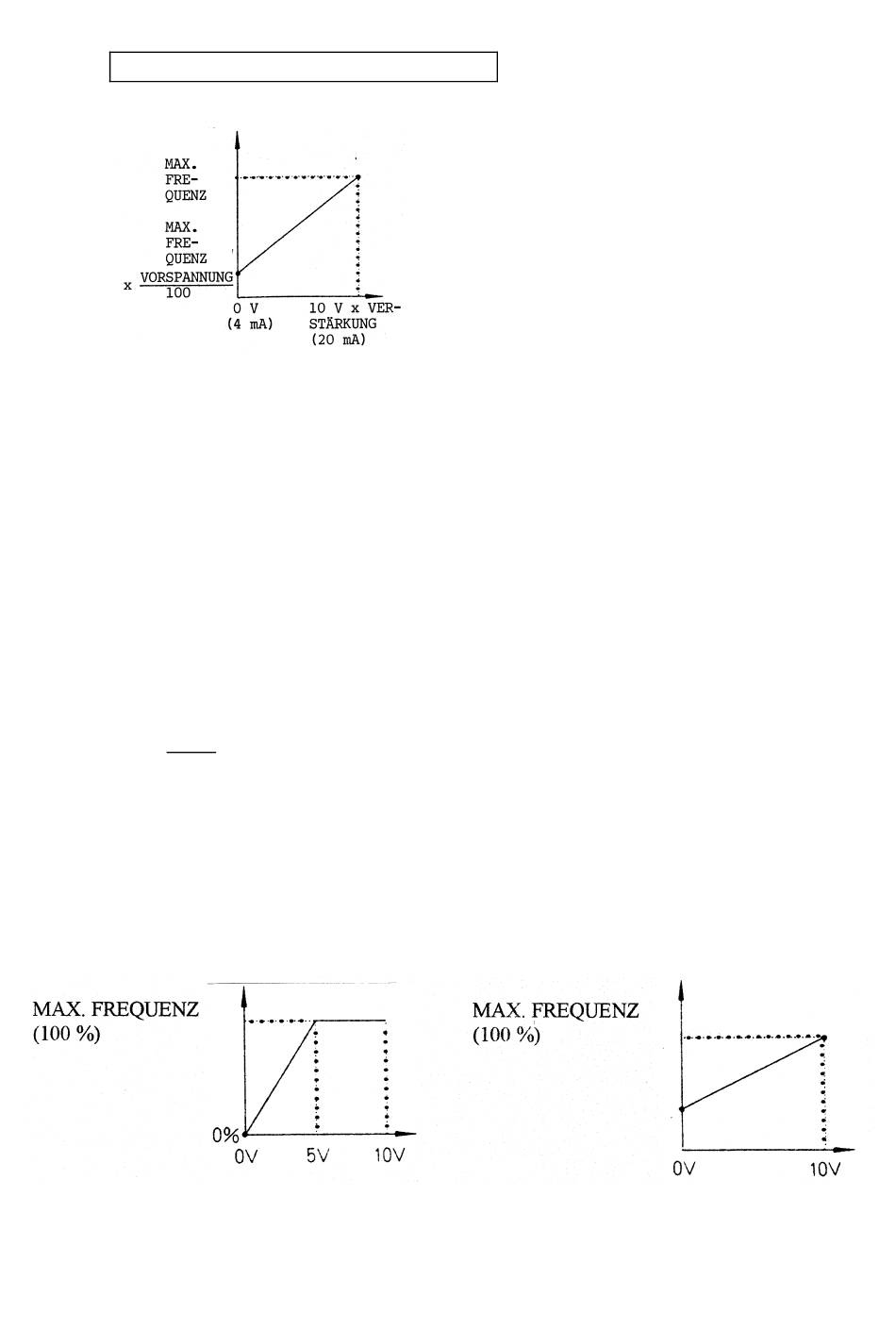

Einstellen des Frequenzsollwertes n39, n40)
( ) gibt die Auswahl des Ausgangsstrom-
sollwerts an.
Sollwertverstärkung: Ausgänge 100 % (max. Frequenz: [FMAX], n24) bei [A]V.
ð n39 = [A] V
10 V
Sollwertvorspannung: Ausgänge [B] % (Verhältnis zur maximalen Frequenz) bei 0 V.
ð n40 = [B] %
Typische Einstellwerte
• Bei 0 bis 5 V Eingangsspannung
Sollwertverstärkung: Parameter n39 = 0,50
Sollwertvorspannung: Parameter n40 = 0
Wenn der Frequenzsollwert über die Analogein-
gangsspannung der Steuerklemmen FR und FC
vorgegeben wird, kann das Verhältnis von ana-
loger Spannung und Frequenzsollwert einge-
stellt werden.
•
Frequenzsollwert-Verstärkung (n39)
Der analoge Eingangsspannungswert für
die maximale Frequenz (n24) kann mit einem
Multiplikationsfaktor in Einheiten von 0,01 ein-
gestellt werden.
Werkseinstellung: 1,00
•
Frequenzsollwertvorspannung (n40)
Der Frequenzsollwert bei analoger Eingangs-
spannung von 0 V (4 mA) kann in Einheiten von
1 % eingestellt werden.
(n24: Max. Frequenz = 100 %)
Werkseinstellung: 0 %
‚ Betreiben des Umrichters mit einem Fre-
quenzsollwert von 50 % bis 100 % bei 0
bis 10 V Eingangsspannung
Sollwertverstärkung: Parameter n39 = 1,00
Sollwertvorspannung: Parameter n40 = 50
27
