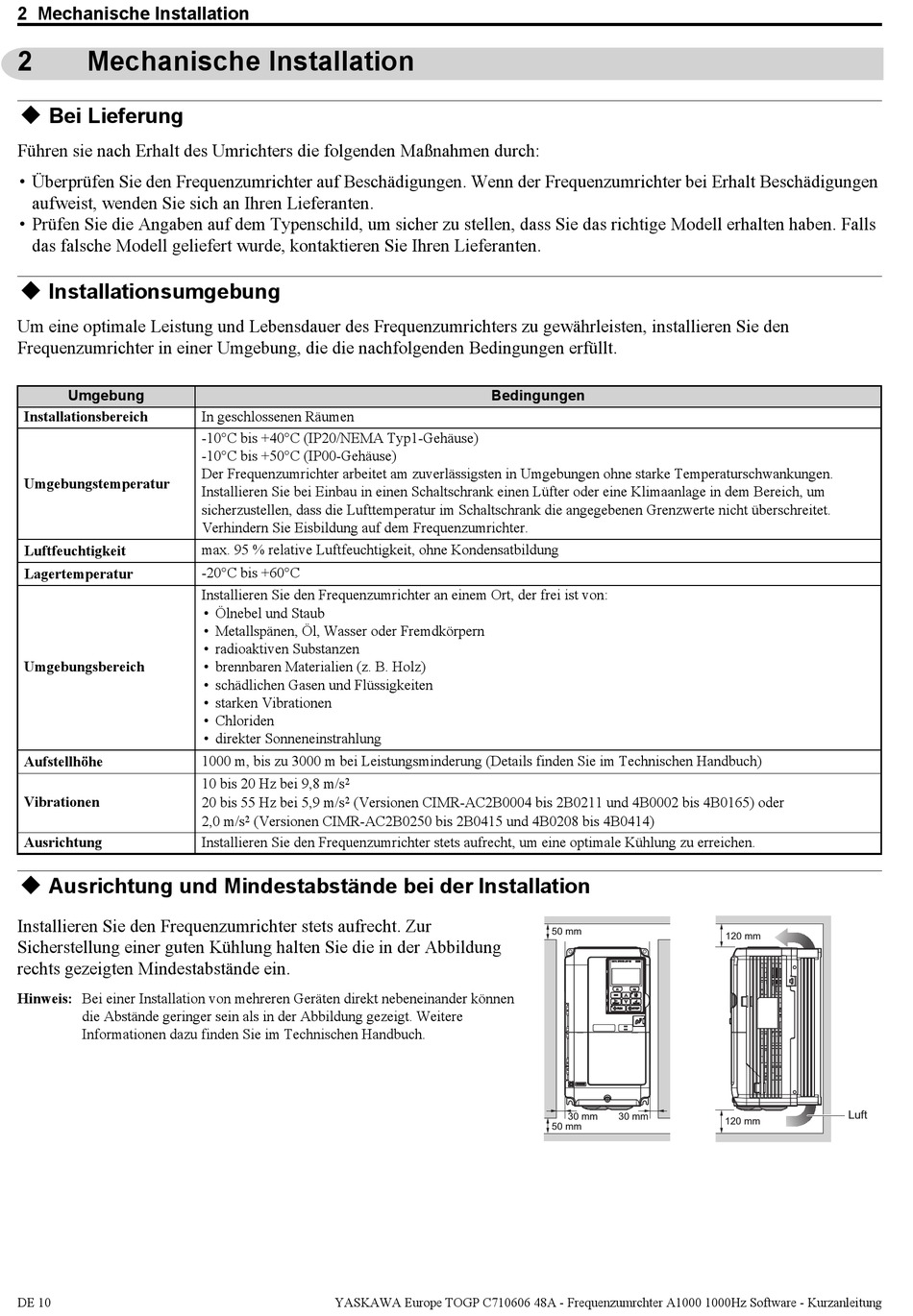

2 Mechanische Installation
2
Mechanische Installation
Bei Lieferung
Führen sie nach Erhalt des Umrichters die folgenden Maßnahmen durch:
• Überprüfen Sie den Frequenzumrichter auf Beschädigungen. Wenn der Frequenzumrichter bei Erhalt Beschädigungen
aufweist, wenden Sie sich an Ihren Lieferanten.
• Prüfen Sie die Angaben auf dem Typenschild, um sicher zu stellen, dass Sie das richtige Modell erhalten haben. Falls
das falsche Modell geliefert wurde, kontaktieren Sie Ihren Lieferanten.
Installationsumgebung
Um eine optimale Leistung und Lebensdauer des Frequenzumrichters zu gewährleisten, installieren Sie den
Frequenzumrichter in einer Umgebung, die die nachfolgenden Bedingungen erfüllt.
Umgebung
Installationsbereich
Umgebungstemperatur
Luftfeuchtigkeit
Lagertemperatur
Umgebungsbereich
Aufstellhöhe
Vibrationen
Ausrichtung
Ausrichtung und Mindestabstände bei der Installation
Installieren Sie den Frequenzumrichter stets aufrecht. Zur
Sicherstellung einer guten Kühlung halten Sie die in der Abbildung
rechts gezeigten Mindestabstände ein.
Hinweis: Bei einer Installation von mehreren Geräten direkt nebeneinander können
die Abstände geringer sein als in der Abbildung gezeigt. Weitere
Informationen dazu finden Sie im Technischen Handbuch.
DE 10
In geschlossenen Räumen
-10°C bis +40°C (IP20/NEMA Typ1-Gehäuse)
-10°C bis +50°C (IP00-Gehäuse)
Der Frequenzumrichter arbeitet am zuverlässigsten in Umgebungen ohne starke Temperaturschwankungen.
Installieren Sie bei Einbau in einen Schaltschrank einen Lüfter oder eine Klimaanlage in dem Bereich, um
sicherzustellen, dass die Lufttemperatur im Schaltschrank die angegebenen Grenzwerte nicht überschreitet.
Verhindern Sie Eisbildung auf dem Frequenzumrichter.
max. 95 % relative Luftfeuchtigkeit, ohne Kondensatbildung
-20°C bis +60°C
Installieren Sie den Frequenzumrichter an einem Ort, der frei ist von:
• Ölnebel und Staub
• Metallspänen, Öl, Wasser oder Fremdkörpern
• radioaktiven Substanzen
• brennbaren Materialien (z. B. Holz)
• schädlichen Gasen und Flüssigkeiten
• starken Vibrationen
• Chloriden
• direkter Sonneneinstrahlung
1000 m, bis zu 3000 m bei Leistungsminderung (Details finden Sie im Technischen Handbuch)
10 bis 20 Hz bei 9,8 m/s
2
20 bis 55 Hz bei 5,9 m/s
2
(Versionen CIMR-AC2B0004 bis 2B0211 und 4B0002 bis 4B0165) oder
2,0 m/s
2
(Versionen CIMR-AC2B0250 bis 2B0415 und 4B0208 bis 4B0414)
Installieren Sie den Frequenzumrichter stets aufrecht, um eine optimale Kühlung zu erreichen.
YASKAWA Europe TOGP C710606 48A - Frequenzumrchter A1000 1000Hz Software - Kurzanleitung
Bedingungen
50 mm
30 mm
30 mm
50 mm
120 mm
Luft
120 mm
