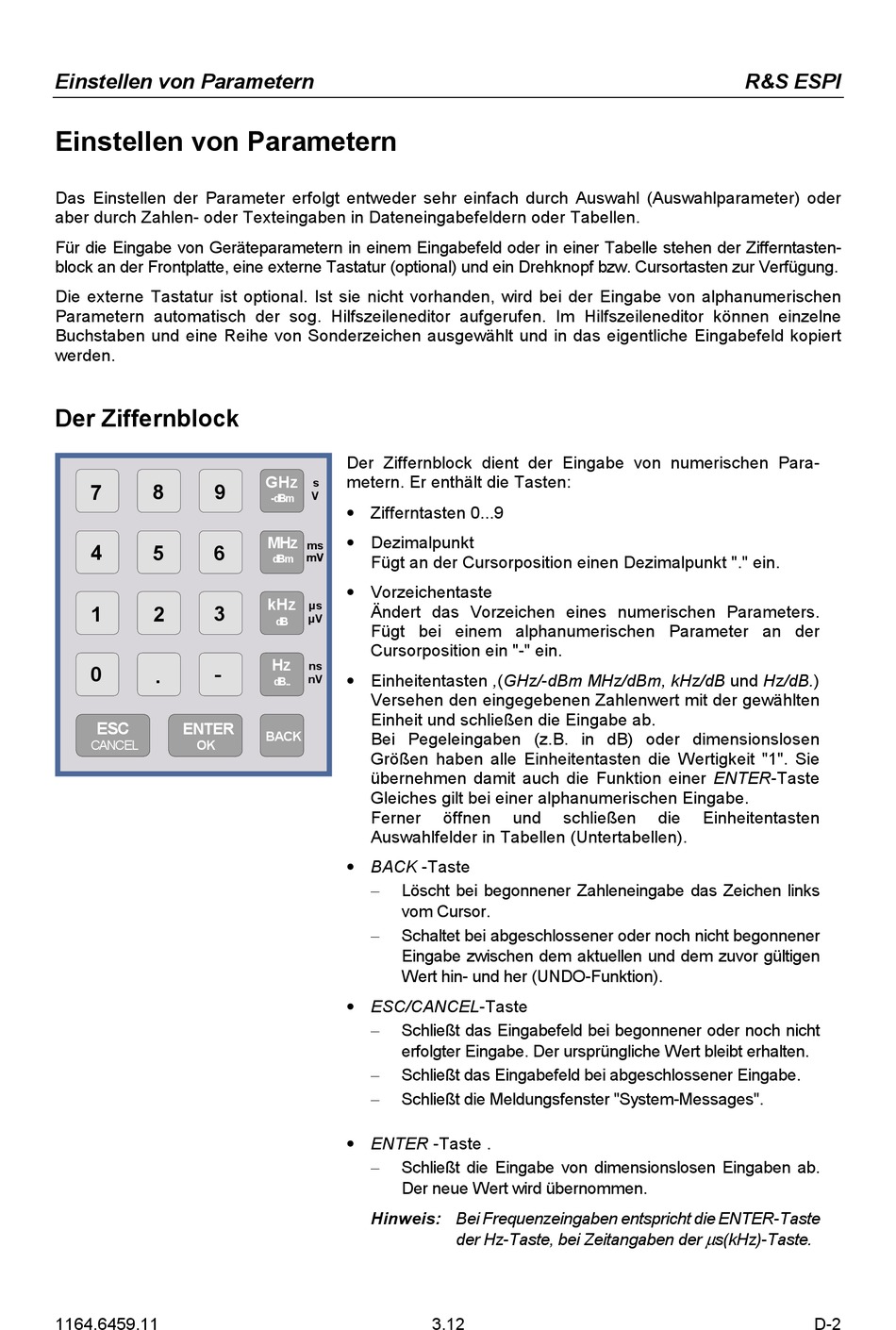

Einstellen von Parametern
Einstellen von Parametern
Das Einstellen der Parameter erfolgt entweder sehr einfach durch Auswahl (Auswahlparameter) oder
aber durch Zahlen- oder Texteingaben in Dateneingabefeldern oder Tabellen.
Für die Eingabe von Geräteparametern in einem Eingabefeld oder in einer Tabelle stehen der Zifferntasten-
block an der Frontplatte, eine externe Tastatur (optional) und ein Drehknopf bzw. Cursortasten zur Verfügung.
Die externe Tastatur ist optional. Ist sie nicht vorhanden, wird bei der Eingabe von alphanumerischen
Parametern automatisch der sog. Hilfszeileneditor aufgerufen. Im Hilfszeileneditor können einzelne
Buchstaben und eine Reihe von Sonderzeichen ausgewählt und in das eigentliche Eingabefeld kopiert
werden.
Der Ziffernblock
7
8
9
4
5
6
1
2
3
-
0
.
ESC
ENTER
CANCEL
OK
1164.6459.11
Der Ziffernblock dient der Eingabe von numerischen Para-
metern. Er enthält die Tasten:
GHz
s
V
-dBm
• Zifferntasten 0...9
• Dezimalpunkt
MHz
ms
mV
mV
Fügt an der Cursorposition einen Dezimalpunkt "." ein.
dBm
• Vorzeichentaste
kHz
Hs
Ändert das Vorzeichen eines numerischen Parameters.
HV
dB
Fügt bei einem alphanumerischen Parameter an der
Cursorposition ein "-" ein.
Hz
ns
• Einheitentasten ,(GHz/-dBm MHz/dBm, kHz/dB und Hz/dB.)
nV
dB..
Versehen den eingegebenen Zahlenwert mit der gewählten
Einheit und schließen die Eingabe ab.
BACK
Bei Pegeleingaben (z.B. in dB) oder dimensionslosen
Größen haben alle Einheitentasten die Wertigkeit "1". Sie
übernehmen damit auch die Funktion einer ENTER-Taste
Gleiches gilt bei einer alphanumerischen Eingabe.
Ferner
Auswahlfelder in Tabellen (Untertabellen).
• BACK -Taste
–
Löscht bei begonnener Zahleneingabe das Zeichen links
vom Cursor.
Schaltet bei abgeschlossener oder noch nicht begonnener
–
Eingabe zwischen dem aktuellen und dem zuvor gültigen
Wert hin- und her (UNDO-Funktion).
• ESC/CANCEL-Taste
–
Schließt das Eingabefeld bei begonnener oder noch nicht
erfolgter Eingabe. Der ursprüngliche Wert bleibt erhalten.
Schließt das Eingabefeld bei abgeschlossener Eingabe.
–
–
Schließt die Meldungsfenster "System-Messages".
• ENTER -Taste .
Schließt die Eingabe von dimensionslosen Eingaben ab.
–
Der neue Wert wird übernommen.
Hinweis: Bei Frequenzeingaben entspricht die ENTER-Taste
3.12
öffnen
und
schließen
der Hz-Taste, bei Zeitangaben der
R&S ESPI
die
Einheitentasten
µ
s(kHz)-Taste.
D-2
