R&S ESPI

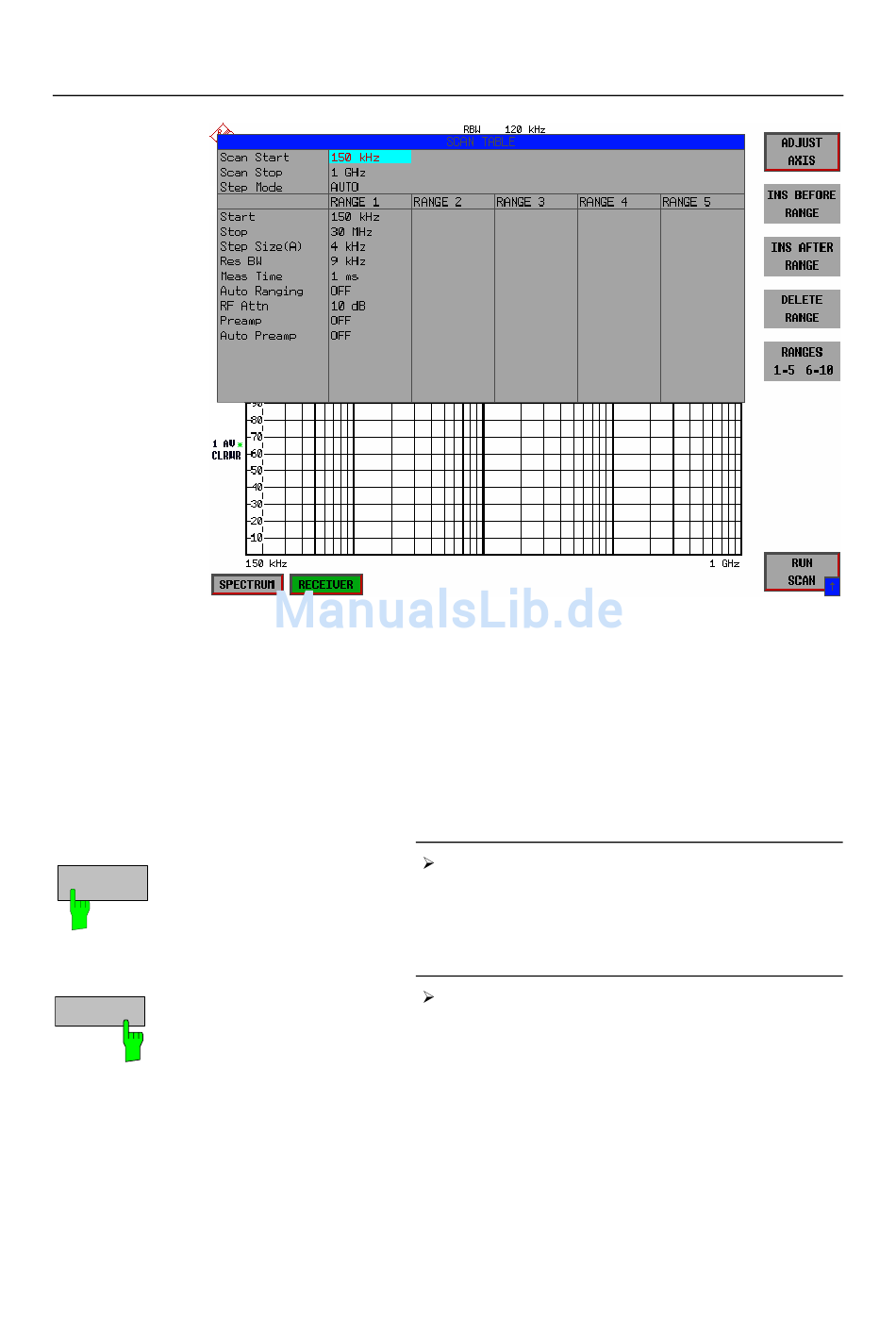

Bild 2-3 Modifizierte SCAN-Tabelle zur Vorbereitung eines SCAN-Ablaufes
ADJUST
AXIS
PREV
1164.6459.11
Messbeispiel – Standardmessung Pegel und Frequenz
Nach dem Editieren des Scan-Teilbereichs soll die
Frequenzdarstellung am Bildschirms den neuen
Einstellungen angepasst werden. Es wird die jeweils
kleinste START-Frequenz des SCAN-Bereiches 1
und die größte STOP-Frequenz der nachfolgend
definierten Teilbereiche zum Festlegen der Start-
und Stoppfrequenz für die Grafik übernommen. Im
Beispiel sind die Frequenzgrenzen des SCAN
RANGE 1 daher auch die Grenzen für die Grafik.
Den Softkey ADJUST AXIS drücken.
Die zugehörigen Frequenzwerte der Tabelle werden
zur Anpassung der Grafik übertragen.
Die Menüwechsel-Taste PREV drücken.
Das Untermenü USE SCAN TABLE schließt sich.
2.5
D-3
