R&S ESPI
6
7
8
AF OUTPUT
PROBE POWER
GEN OUTPUT 50
MAX 0V DC
9
TRACE
TRACE
LINES
LINES
DISP
DISP
FILE
FILE
1164.6459.11
Tastenfeld zur Variation der Daten und zum
Bewegen des Cursors
Cursortasten – Bewegen des Cursors in den
Eingabefeldern und in den Tabellen
– Variieren des Eingabewerts
– Festlegen der Bewegungsrichtung für
das Drehrad
Drehknopf
– Variieren des Eingabewerts
– Bewegen von Markern und
Grenzlinien
– Auswahl von Buchstaben im
Hilfszeileneditor
– Bewegen des Cursors in den
Tabellen
– Abschließen von Eingaben (ENTER)
3,5"-Diskettenlaufwerk; 1.44 MByte
AF OUTPUT
KEYBOARD
RF INPUT
50
PROBE POWER
MAX +30 dBm /50V DC
MADE IN GERMANY
KEYBOARD
GEN OUTPUT
RF INPUT
Auswählen und Einstellen der Messkurven
und Detektoren
Einstellen der Grenzwertlinien
Konfigurieren der Bildschirmdarstellung
– Speichern und Laden von Gerätedaten
– Dateienverwaltung
Lautstärkeregler
Kopfhöreranschluss
Versorgungsans
chluss (+15 V/ -12 V)
für Messzubehör
Keyboardanschluss
Generatorausgang
(Option FSP-B9)
HF-Eingang
Achtung:
Die
maximale
Gleichspan-
nung beträgt 50 V, die maxi-
male Leistung 1 W (= ^ 30
dBm) bei
10 dB Dämpfung.
1.5

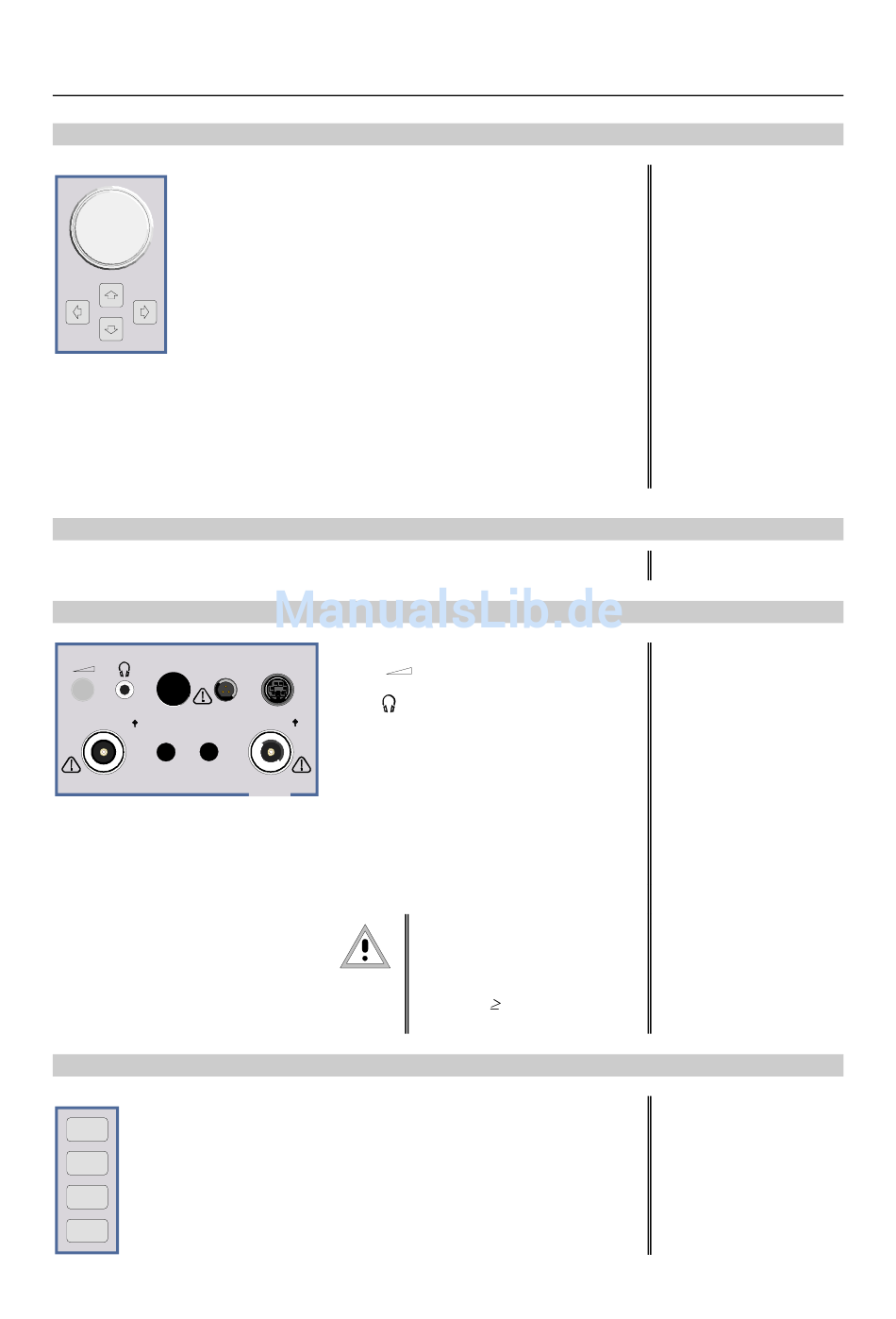

Frontansicht
s. Kap. 3
s. Kap. 8
s. Kap. 8
s. Kap. 4
D-3
