R&S ESPI
3. Mehrere Softkeys wirken wie
Auswahlschalter. Es kann nur
jeweils ein Softkey aktiv sein.
4. Der Softkey wählt den Parameter
aus, die Einstellung erfolgt in
einem (alpha)numerischen
Dateneingabefeld.
1164.6459.11

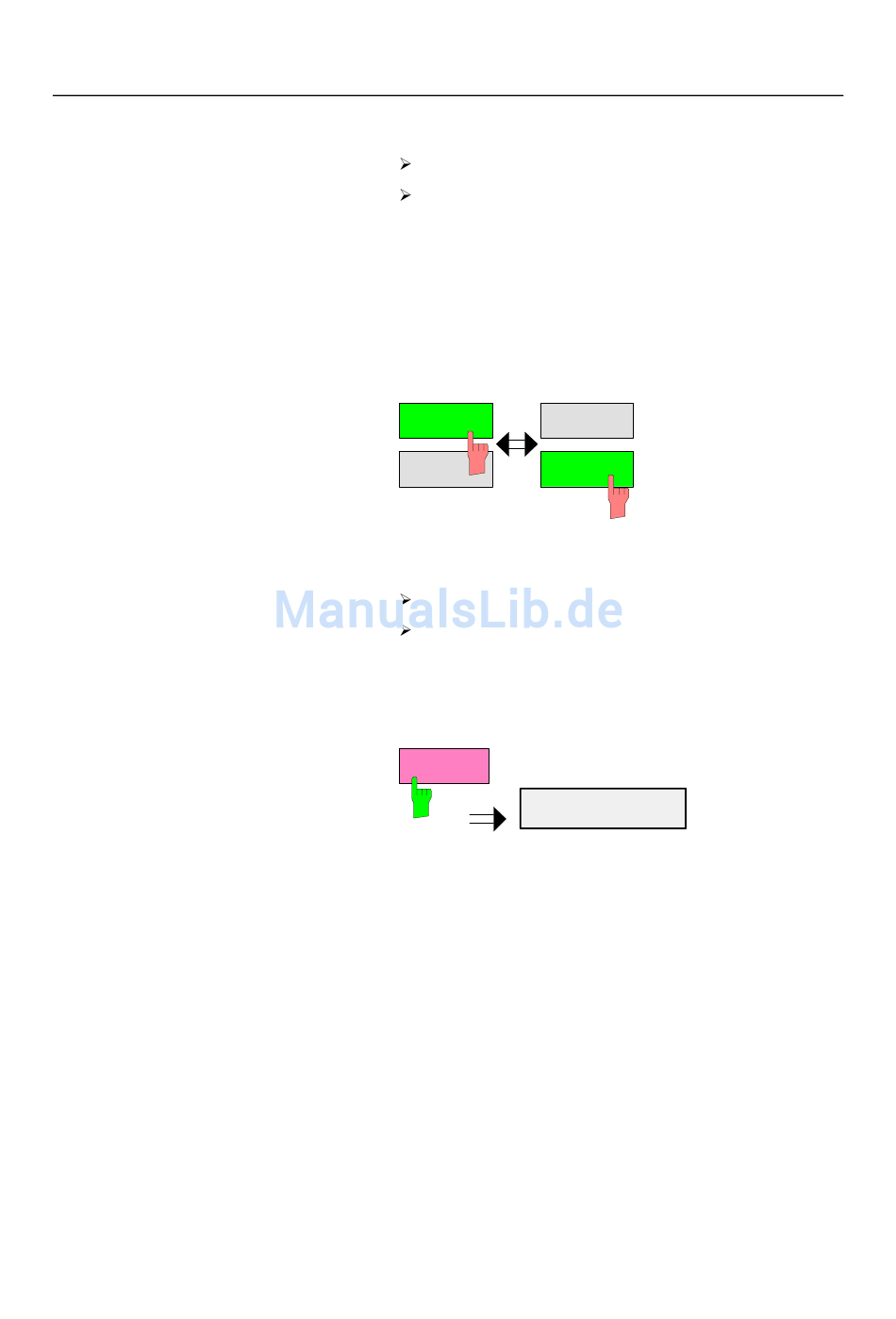

Beispiel: Einstellung des Sweepablaufs
Taste SWEEP drücken.
Softkey CONTINOUS SWEEP drücken.
Die kontinuierliche Sweepauslösung ist ausgewählt. Der
Softkey CONTINOUS SWEEP ist farbig (ab Werk: grün)
markiert. Die zweite Möglichkeit, n-maliger Durchlauf
des Sweeps nach Maßgabe der Triggereinstellung, kann
über den Softkey SINGLE SWEEP im gleichen Menü
gewählt werden. Es kann aber nur immer einer der
beiden Softkeys aktiv sein, die Softkeys wirken also wie
Auswahlschalter.
CONTINUOUS CONTINUOUS
SWEEP SWEEP
SINGLE SINGLE
SWEEP SWEEP
Beispiel: Parameter Sweepanzahl
Taste SWEEP drücken
Softkey SWEEP COUNT drücken.
Das Eingabefenster zum Eintragen der Sweepanzahl für
den SINGLE SWEEP-Betrieb öffnet sich. Der Softkey ist
farbig (ab Werk: rot) markiert (die Dateneingabe ist im
nächsten Abschnitt beschrieben).
SWEEP
COUNT
SWEEP COUNT
100
3.15
Einstellen von Parametern
