Der Bildschirm
Vollbildschirm (Full Screen-Darstellung)
In der Full-Screen-Darstellung erfolgen die Einstellungen und Messungen im jeweils aktiven, sichtbaren
Messdiagramm. Alle Anzeigen am Bildschirm beziehen sich auf dieses Messdiagramm. Die Kennung
(SCREEN A oder SCREEN B) ist als Enhancement Label A bzw. B am rechten Diagrammrand
eingeblendet.
Ein Umschalten zwischen den Messdiagrammen erfolgt mit dem Hotkey SCREEN A/B. Das Ausblenden
eines Diagramms beendet die dort ablaufende Messung.
Das Umschalten von Split Screen- auf Full-Screen-Darstellung erfolgt im Menü DISP.
Geteilter Bildschirm (Split Screen-Darstellung)
In der Split Screen-Darstellung wird der Bildschirm in zwei Hälften aufgeteilt.

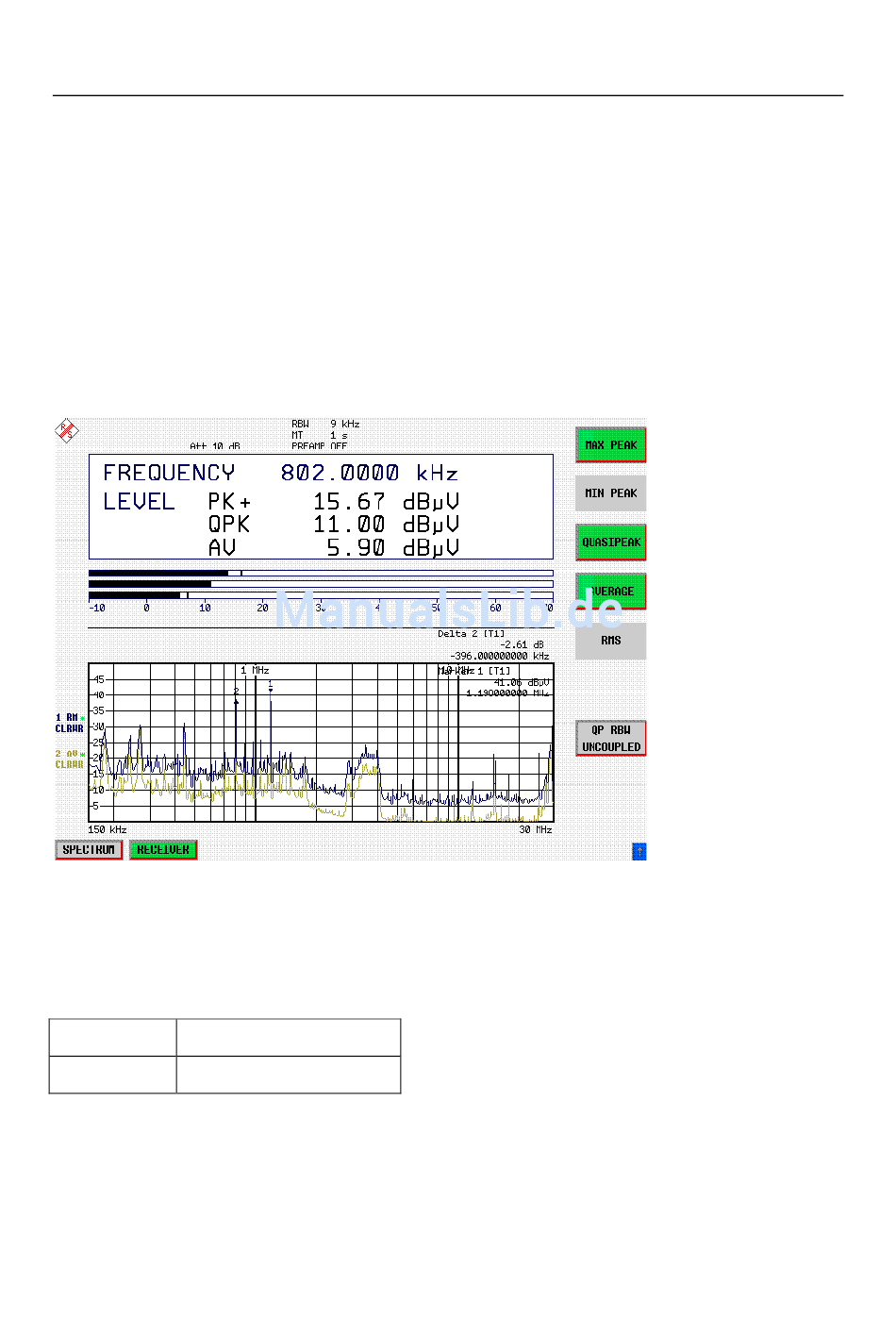

Bild 3-4 Bildschirmaufteilung des R&S ESPI in Split Screen-Darstellung
In der Betriebsart RECEIVER erfolgt die Aufteilung des Bildschirms in fest vorgegebenen
Konfigurationen.
Tabelle 3-1 Fensterkonfiguration bei Split Screen-Darstellung in der Betriebsart RECEIVER
oben (Screen A)
Pegel- und Frequenzanzeige
unten (Screen B)
Scan-Spektrum
In der Betriebsart Analyser (SPECTRUM) ist die obere Hälfte immer dem Messdiagramm A zugeteilt,
die untere dem Messdiagramm B. Jedem Messdiagramm können drei Messkurven zugeordnet werden.
Die Einstellungen für die Messung können unabhängig gewählt werden. So ist z.B. im Messdiagramm A
die Darstellung eines Spektrums und in Messdiagramm B die Darstellung eines Zeitverlaufs im
Zeitbereich möglich.
