Messkurven - Empfänger
Auswahl und Einstellung der Messkurven – Taste TRACE
Der R&S ESPI kann im Scan drei verschiedene Messkurven (Traces) gleichzeitig in einem Diagramm
darstellen. Eine Messkurve besteht aus 501 Pixeln in horizontaler Richtung (Frequenzachse). Wenn
mehr Messwerte anfallen als Pixel zur Verfügung stehen, werden mehrere Messwerte zu einem Pixel
zusammengefasst. Von allen auf einen Pixel fallenden Messwerten wird nur der mit dem höchsten
Pegel dargestellt. Ein ggf. eingeschalteter Marker zeigt auf jedem Pixel die tatsächliche Frequenz auf
der dieser höchste Pegel gemessen wurde.
Die Auswahl der Messkurven erfolgt mit dem Softkey SELECT TRACE im Menü der Taste TRACE.
Die Messkurven können einzeln für eine Messung eingeschaltet oder nach erfolgter Messung
eingefroren werden. Nicht eingeschaltete Messkurven werden nicht dargestellt.
Für die einzelnen Messkurven ist die Art der Darstellung wählbar. Sie können bei jedem Messdurchlauf
neu geschrieben werden (CLEAR/WRITE-Modus) oder es kann der Maximal- oder Minimalwert aus
mehreren Messdurchläufen dargestellt werden (MAX HOLD bzw. MIN HOLD).
Für die verschiedenen Messkurven sind individuell Detektoren wählbar. Der Max Peak-Detektor und Min
Peak-Detektor stellen den Maximalwert bzw. Minimalwert des Pegels innerhalb eines Pixels dar. Der
Quasi-Peak-Detektor stellt den nach CISPR 16 bewerteten Pegel dar. Der Average-Detektor stellt den
Mittelwert dar, der RMS-Detektor die Leistung (Effektivwert). Der CISPR-Average-Detektor stellt einen
bewerteten Mittelwert dar; er ist nur als Nachmessdetektor verfügbar.
Auswahl der Messkurven-Funktion
Die Messkurven-Funktionen sind unterteilt in
•
Darstellart der Messkurve (CLEAR/WRITE, VIEW und BLANK)
•
Bewertung der Messkurve als ganzes (MAX HOLD und MIN HOLD)
•
Bewertung der einzelnen Pixel einer Messkurve (MAX PEAK, MIN PEAK, QUASIPEAK, AVERAGE
und RMS).

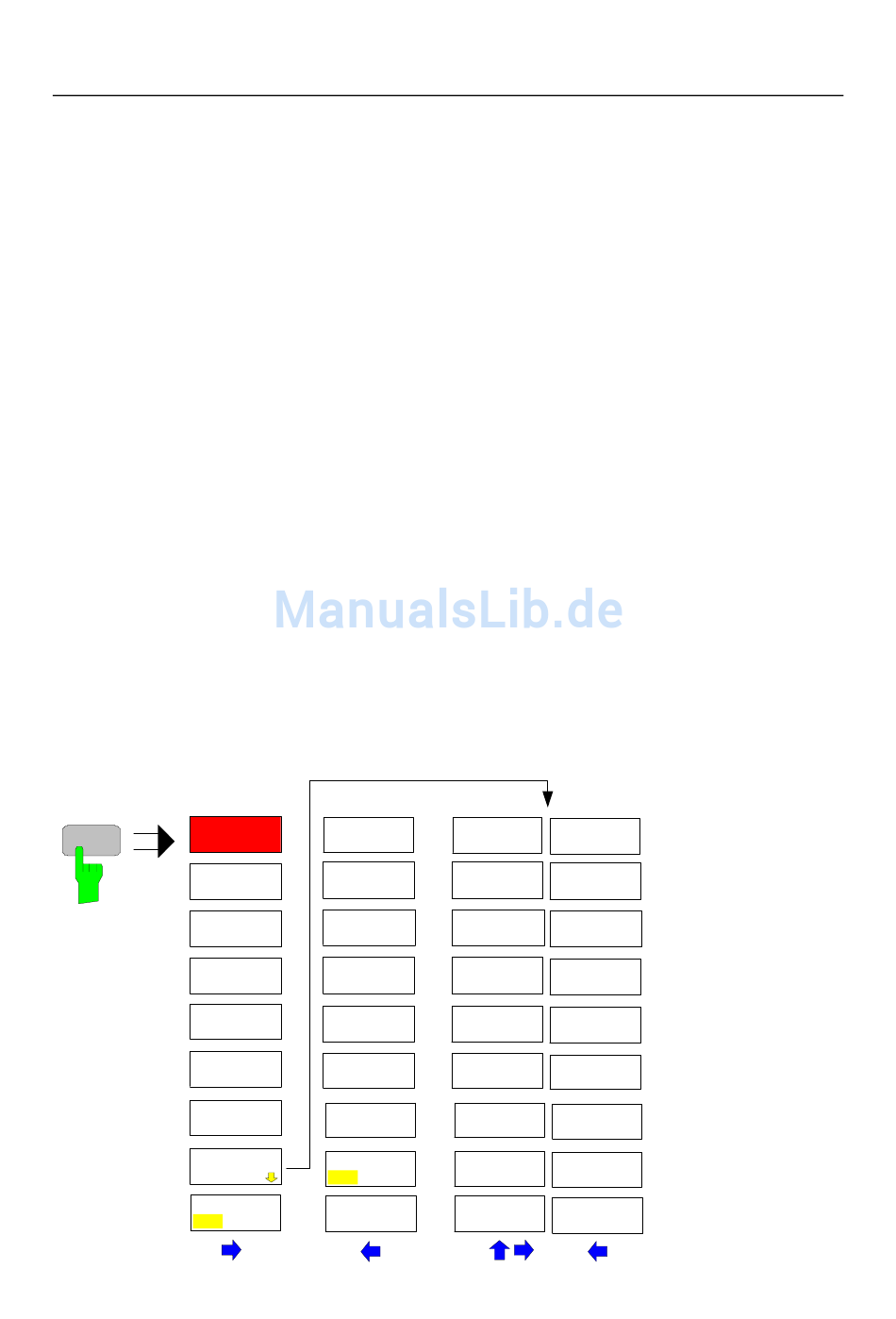

TRACE Menü
SELECT
TRACE
TRACE
CLEAR/
WRITE
MAX HOLD
VIEW
BLANK
SCAN
COUNT
DETECTOR
PEAK LIST
ON
1164.6459.11
MIN HOLD
ASCII FILE
EXPORT
DECIM SEP
.
,
COPY
OFF
TRACE
FINAL
MAX PEAK
MAX PEAK
FINAL
MIN PEAK
MIN PEAK
FINAL
QUASIPEAK
QUASIPEAK
FINAL
AVERAGE
AVERAGE
FINAL
CISPR AV
FINAL
RMS
RMS
4.58
R&S ESPI
D-3
