R&S ESPI
Eintritt in die Betriebsart Spektrumanalyse
Die Auswahl der Betriebsart erfolgt mit dem Hotkey SPECTRUM (siehe auch Abschnitt 'Wählen der
Betriebsart ')
SPECTRUM
Hinweis:
Wenn zwei Messfenster (Screen A und Screen B) beim Einschalten der Signalanalyse
geöffnet sind, wird die Betriebsart nur für das aktive Fenster eingestellt (gekennzeichnet an
der oberen rechten Ecke des Diagramms). Für das andere Fenster bleiben die bisherigen
Einstellungen gültig.
Die Aufnahme und Darstellung der Messwerte erfolgt dann sequentiell, erst im oberen,
dann im unteren Messfenster.
Wahl der Frequenz und des Frequenzdarstellbereichs –
Taste FREQ
Nach Drücken einer der Softkeys CENTER, START oder STOP kann der Wert des entsprechenden
Parameters in einem Eingabefenster festgelegt werden.

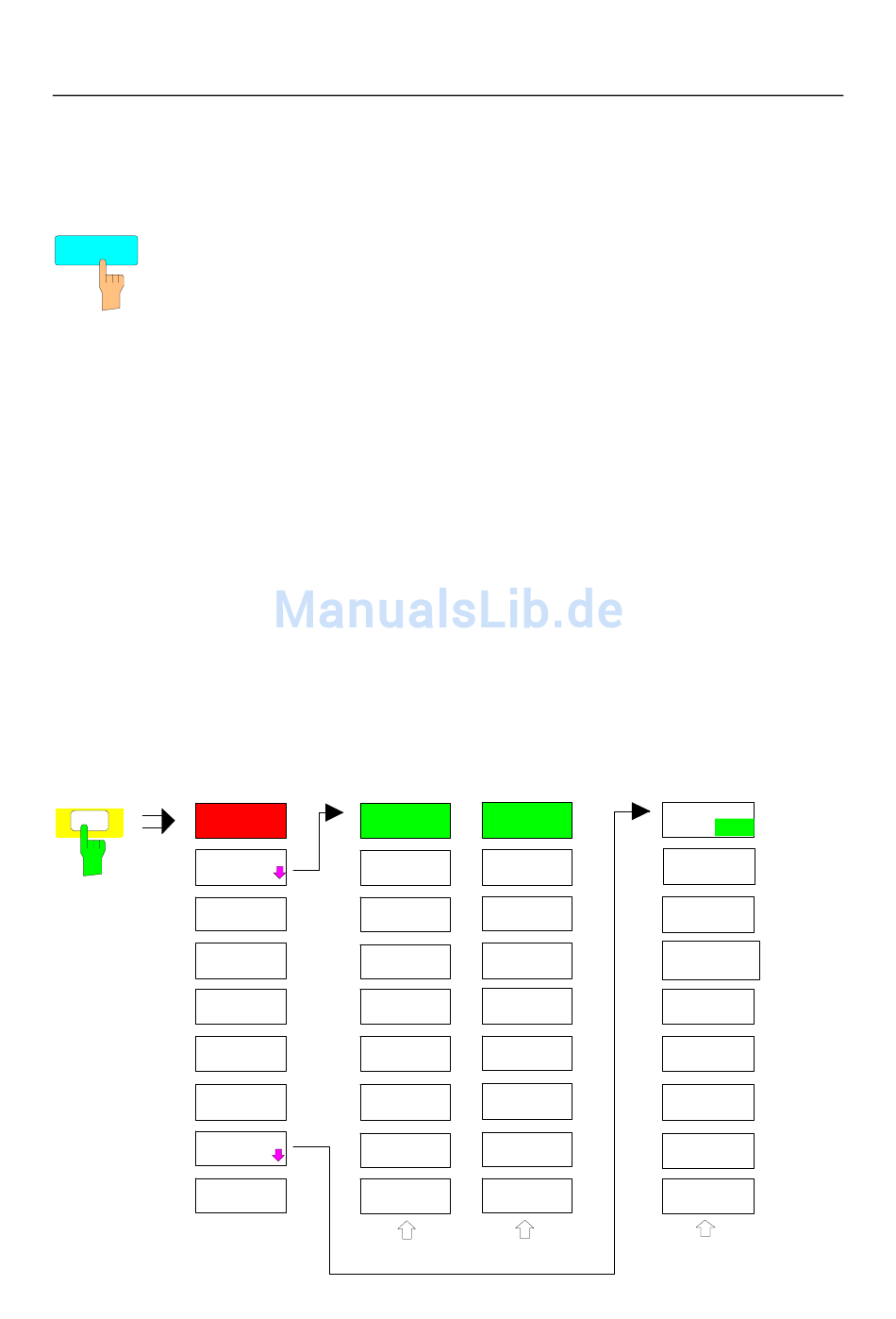

FREQ Menü:
CENTER
FRE
Q
STEPSIZE
START
FREQUENCY
OFFSET
SIGNAL
TRACK
1164.6459.11
Span <> 0
0.1 * SPAN
CF-
0.5 * SPAN
x * SPAN
= CENTER
= MARKER
STOP
MANUA L
Betriebsart Spektrumanalysator
Der Hotkey SPECTRUM wählt die Betriebsart Analysator
aus. Diese Betriebsart ist die Grundeinstellung des R&S
ESPI.
Die verfügbaren Funktionen entsprechen denen eines
konventionellen
Spektrumanalysators.
Spektrum über dem eingestellten Frequenzbereich mit der
eingestellten Auflösebandbreite und Ablaufzeit oder stellt
bei einer festen Frequenz den Zeitverlauf des Video-
signals dar.
Sp an = 0
0.1 * RBW
0.5 * RBW
x * RBW
= CENTER
= MA RKER
MANUA L
4.65
Er
mißt
das
TRACK
ON
OFF
TRACK
BW
TRACK
THRESHOLD
SELECT
TRACE
D-3
