Messfunktionen - Empfänger
Zur Steuerung der Phasenwahl und der Schutzleiternachbildung der Netznachbildungen R&S ESH2-Z5,
R&S ENV4200 und R&S ESH3-Z5 sind die Versorgungsspannung +5 V und einige Steuerleitungen
durch die Wand des geschirmten Raumes zu führen.
Für die Vierleiternetznachbildung R&S ESH2-Z5 sind die Verbindungskabel R&S EZ-14 und R&S EZ-5,
für die Zweileiternetznachbildung R&S ESH3-Z5 die Verbindungskabel R&S EZ-14 und R&S EZ-6 und
für die Vierleiternetznachbildung R&S ENV4200 die Verbindungskabel R&S EZ-14 und R&S EZ-21
lieferbar.
9pol.
Buchsen-
leisten
0531.9304
mit
EZ--14
mitgeliefert

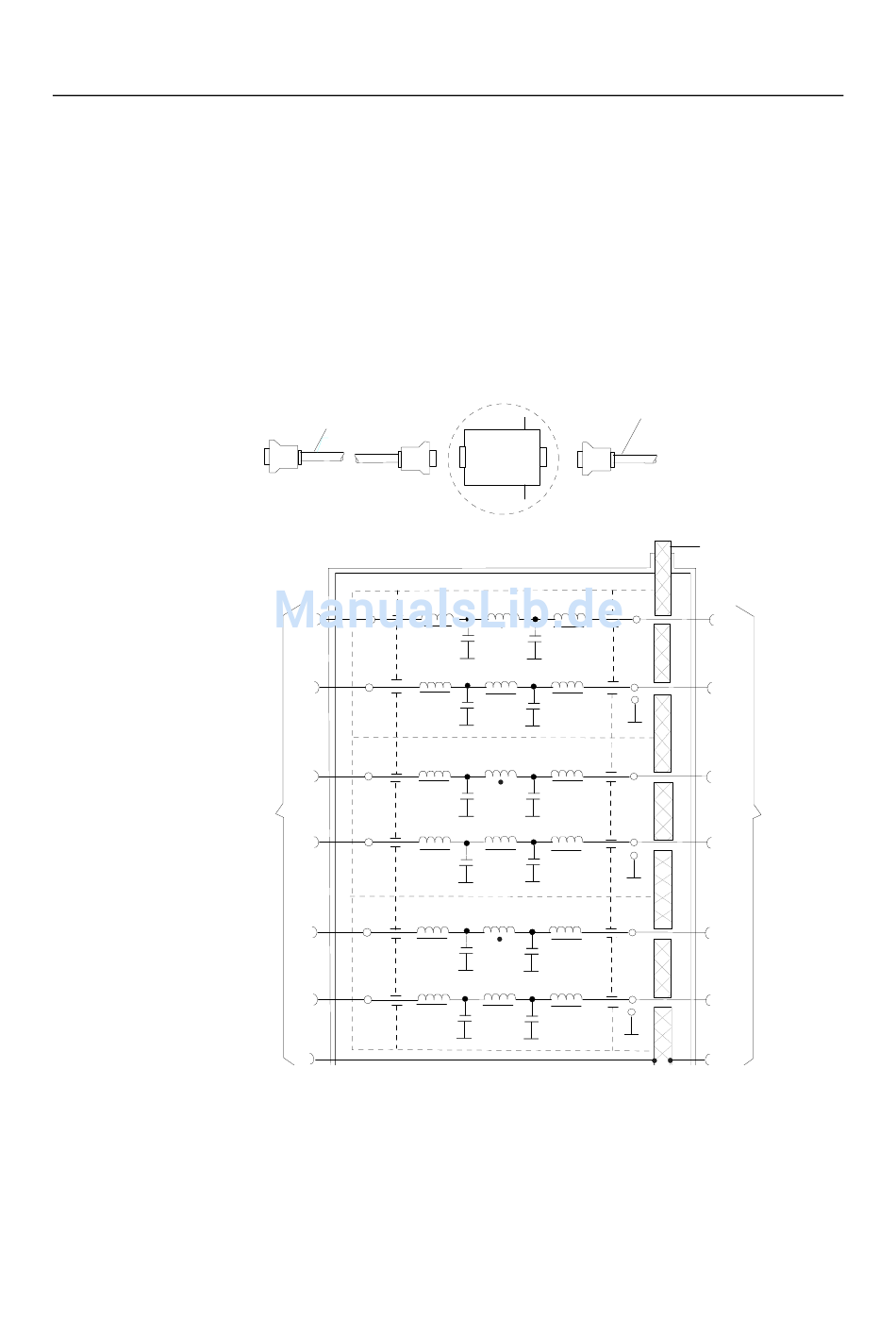

Bild 4-6
Zuordnung der Verbindungskabel, R&S EZ-5, -6, -14 und -21 mit NF-Filtern zur Zuführung
der 5-V-Versorgung und der Steuerinformationen für die Netznachbildungen R&S ESH2-
Z5, R&S ENV4200 und R&S ESH3-Z5 in einen geschirmten Raum.
Hinweis:
Bei Verwendung des R&S ESPI in der Schirmkabine entfällt die Filteranordnung. Das Kabel
R&S EZ-14 dient dann zur Steuerung der R&S ESH3-Z5, das Kabel R&S EZ-13 zur
Steuerung der R&S ESH2-Z5 und das Kabel EZ-21 zur Steuerung der R&S ENV4200.
1164.6459.11
Vorschlag zur Anordnung der Verbindungskabel EZ-147EZ-5/EZ-6/EZ-21
EZ-14
Receiver
1
2
3
4
5
6
8
Filteranordnung
4.40
R&S ESPI
EZ-21 für ENV 4200
EZ-5 für ESH2-Z5
EZ-6 für ESH3-Z5
Schirmkabinenwand
24
1
9
5
B
l
0
b
0
3
m
E
m
4
2
9
D-3
