R&S ESPI
Der Softkey ITEMS TO SAVE/RCL öffnet ein Untermenü zur Auswahl der Teildatensätze.
FILE - ITEMS TO SAVE/RCL Untermenü:
ITEMS TO
SAVE/RCL

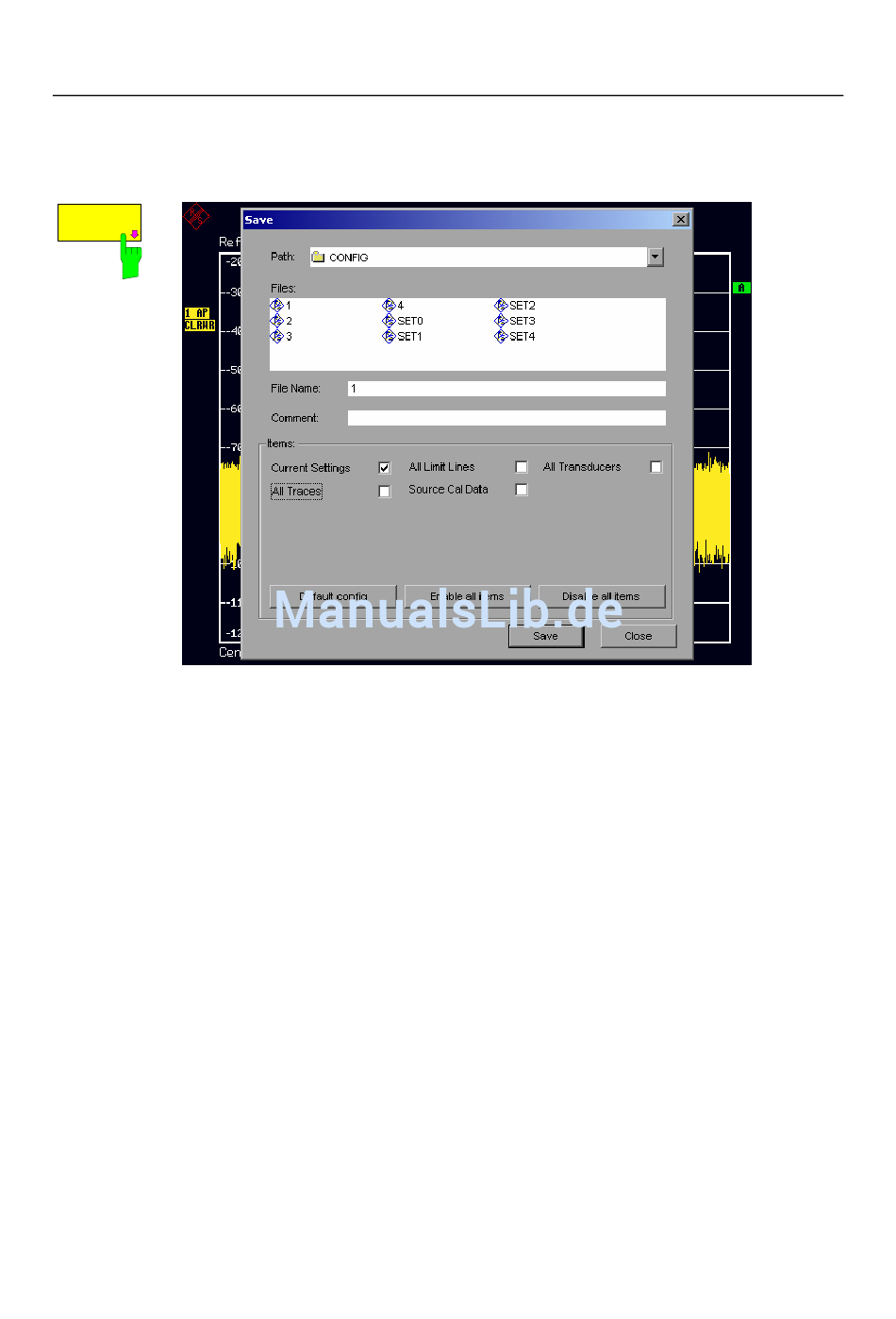

Der Dialog SAVE stellt im Feld Items folgende Teildatensätze zur Auswahl:
Current Settings
1164.6459.11
Speichern und Laden von Gerätedaten
aktuelle Geräteeinstellung. Diese enthält:
• aktuelle Konfiguration allgemeiner Geräteparameter
• aktuelle Einstellung der Messhardware
• eingeschaltete Grenzwertlinien:
Ein Datensatz kann je Messfenster max. 8 Grenzwertlinien
enthalten. Darin enthalten sind in jedem Fall die
eingeschalteten Grenzwertlinien und zusätzlich - sofern
vorhanden - die zuletzt benutzten ausgeschalteten
Grenzwertlinien.
Demzufolge hängt beim Befehl MMEM:LOAD die Kombination
der restaurierten, nicht eingeschalteten Grenzwertlinien von der
Reihenfolge der Benutzung ab.
• den eingeschalteten Transducerfaktor
• benutzerdefinierte Farbeinstellung
• Konfiguration für die Druckausgabe
• eingeschaltete Messwandler (Transducer): Ein Datensatz kann
max. 4 Transducer-Faktoren enthalten. Darin enthalten sind in
jedem Fall die eingeschalteten Faktoren und zusätzlich - sofern
vorhanden - die zuletzt benutzten ausgeschalteten Faktoren.
Demzufolge hängt beim Befehl MMEM:LOAD die Kombination
der restaurierten, nicht eingeschalteten Transducer-Faktoren
von der Reihenfolge der Benutzung ab.
• Peakliste oder Nachmessergebnisse (Empfänger)
• Mitlaufgeneratoreinstellungen (Option)
4.239
D-3
