Konfiguration – Externe Generatorsteuerung
REF VALUE
1164.4556.11
Der Softkey REF VALUE aktiviert die Eingabe einer Pegeldifferenz, die der
Referenzlinie zugeordnet wird.
In der Grundeinstellung entspricht die Referenzlinie einer Pegeldifferenz
von 0 dB. Wird z.B. zwischen Aufnahme der Kalibrierdaten und der
Normalisierung ein 10-dB-Dämpfungsglied zwischen Messobjekt und
Analysatoreingang eingefügt, so verschiebt sich die Messkurve um 10 dB
nach unten. Durch Eingabe eines REF VALUE von –10 dB kann die Be-
zugslinie für die Differenzbildung ebenfalls um 10 dB nach unten verscho-
ben werden, so dass die Messkurve wieder auf ihr zu liegen kommt, wie im
Bild 4-37 gezeigt.

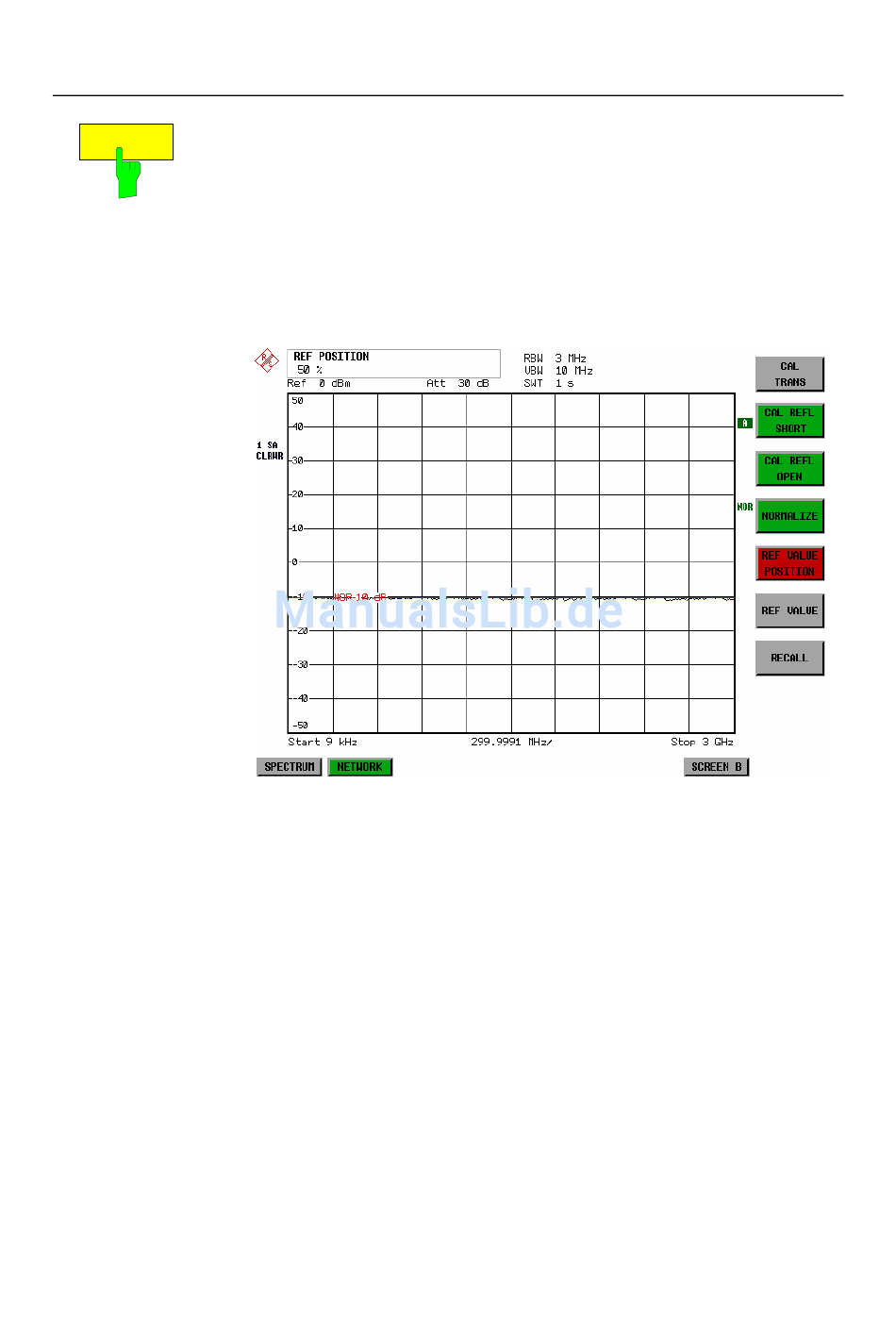

Bild 4-37
Messung mit REF VALUE -10 dB und REF VALUE POSITION
50 %
4.288
R&S ESPI
D-3
