R&S ESPI
Aktivieren von Transducer-Faktoren und Transducer-Sets
Der Softkey TRANSDUCER öffnet ein Untermenü, in dem bereits definierte Transducer-Faktoren oder -
Sets aktiviert oder deaktiviert, neue Transducer-Faktoren oder -Sets erzeugt oder bereits bestehende
editiert werden können. Es erscheinen Tabellen mit den definierten Transducer-Faktoren und -Sets.
Mit dem Einschalten eines Transducers werden alle Pegeleinstellungen und -ausgaben automatisch in
der Einheit des Transducers durchgeführt. Eine Änderung der Einheit im Menü AMPT ist nicht mehr
möglich, da der R&S ESPI mit dem verwendeten Transducer als ein Messgerät betrachtet wird. Nur
wenn der Transducer die Einheit dB hat, bleibt die ursprünglich am R&S ESPI eingestellte Einheit
erhalten und kann verändert werden.
Wenn ein Transducer-Faktor aktiv ist, erscheint in der Spalte der Enhancement Labels der Hinweis
'TDF', bei aktivem Transducer-Set der Hinweis 'TDS'.
Nach dem Ausschalten aller Transducer nimmt der R&S ESPI wieder die Einheit an, die vor dem Ein-
schalten eines Transducers gewählt war.
Im Analyzer-Mode wird ein aktiver Transducer für einen Sweep für jeden dargestellten Punkt nach
dessen Einstellung einmalig vorausberechnet und während des Sweeps zum Ergebnis der Pegel-
messung addiert. Bei Ändern des Sweepbereichs werden die Korrekturwerte neu berechnet. Wenn
mehrere Messwerte zusammengefasst werden, wird nur ein einziger Wert berücksichtigt. Im Receiver-
Mode wird der Transducer ebenfalls für einen eingestellten Scan vorausberechnet. Da hier alle
Messwerte intern gespeichert werden und nachträglich gezoomt werden können, wird er für jeden
einzustellenden Frequenzpunkt vorausberechnet und zum Ergebnis der Pegelmessung addiert.
Wenn bei der Messung ein eingeschalteter Transducer-Factor/Set nicht über den ganzen Sweep- oder
Scanbereich definiert ist, werden die fehlenden Werte durch Null ersetzt.

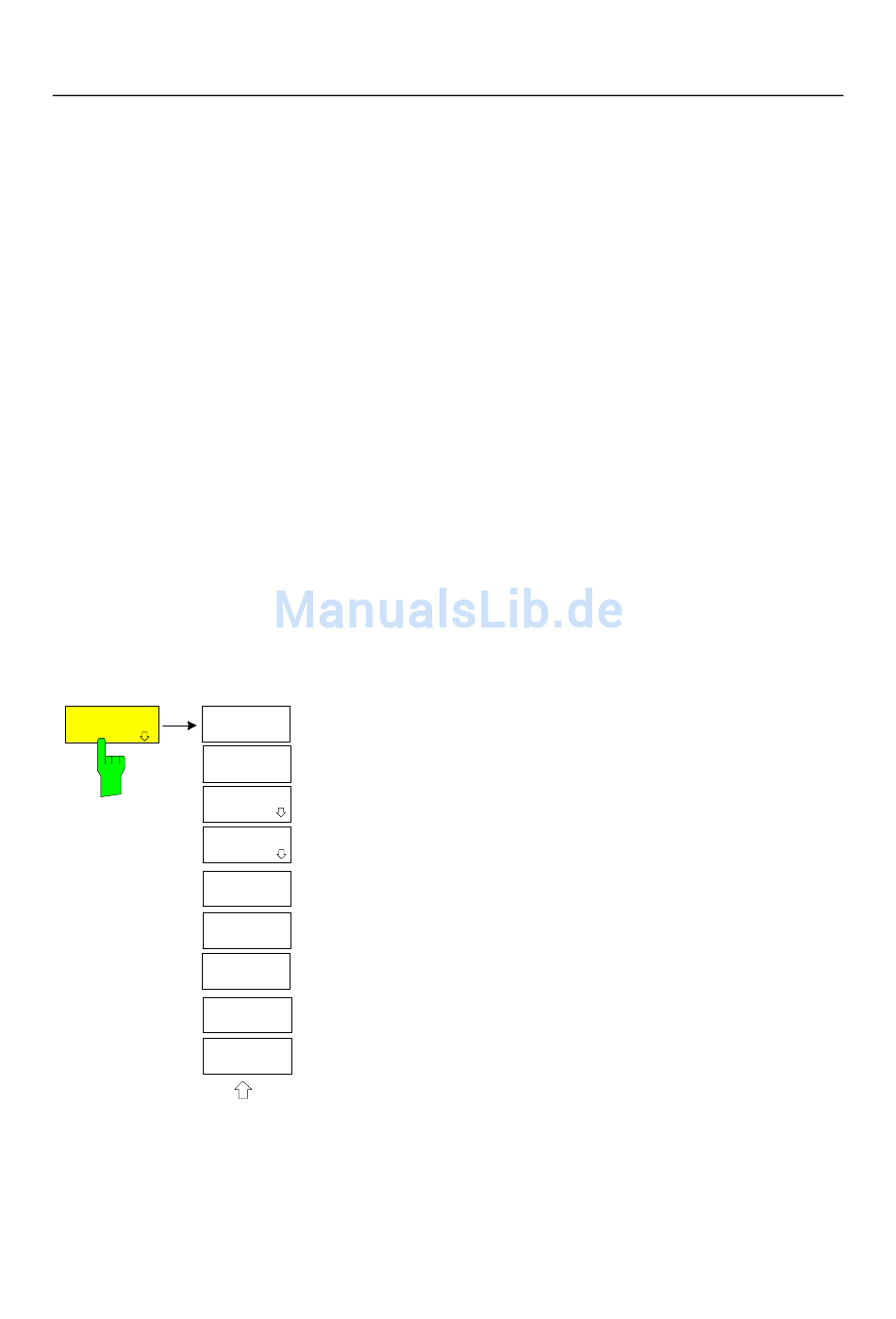

SETUP Menü:
TRANSDUCER
TRANSDUCER
FACTOR
TRANSDUCER
DELETE
TRANSDUCER
1164.6459.11
SET
NEW
EDIT
VIEW
PAGE
UP
PAGE
DOWN
Der Softkey TRANSDUCER öffnet ein Untermenü, in
dem bereits definierte Transducer-Faktoren oder Sets
editiert oder neue Transducer-Faktoren oder Sets
eingegeben werden können. Es erscheinen Tabellen mit
den bereits existierenden Faktoren und Sets, sowie eine
Tabelle mit dem aktiven Transducer-Faktor oder dem
aktiven Set.
4.201
SETUP
D-3
