R&S ESPI
1

Inbetriebnahme

Das Kapitel 1 beschreibt die Bedienelemente und Anschlüsse des Messempfängers anhand der Front-
und Rückansicht und zeigt, wie das Gerät in Betrieb genommen wird. Es beschreibt den Anschluss
externer Geräte wie Drucker, Tastatur, Maus und Monitor. Eine detaillierte Beschreibung der
Geräteschnittstellen befindet sich in Kapitel 8.
Die Messbeispiele in Kapitel 2 führen schnell in die Bedienung des Spektrumanalysators ein. Eine
genau Beschreibung des Bedienkonzepts sowie eine Übersicht der Menüs folgt in Kapitel 3. Im
Referenzteil Kapitel 4 werden die einzelnen Menüs und Funktionen des Gerätes ausführlich erläutert.
Die Fernbedienung des Gerätes beschreiben die Kapitel 5 bis 7.

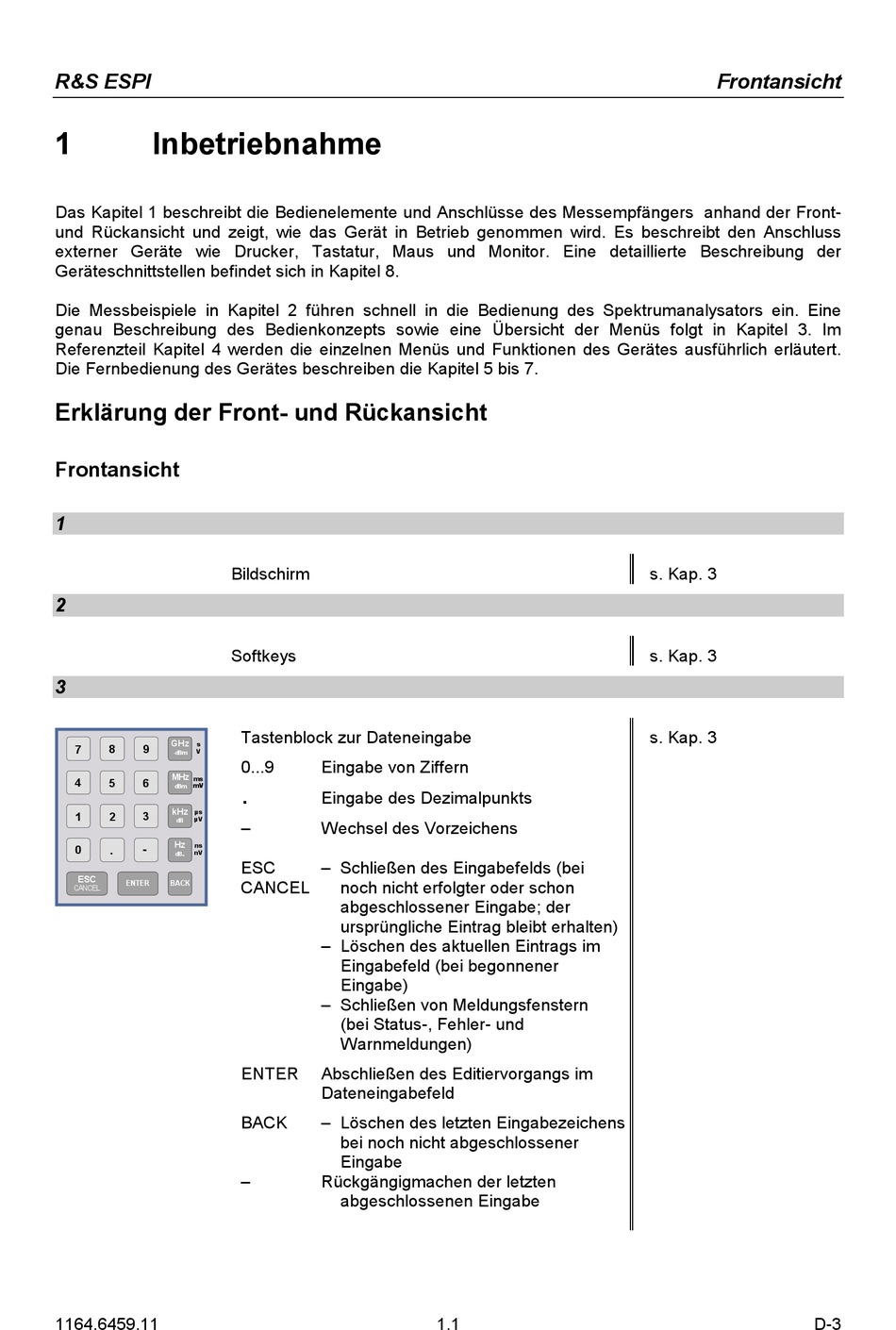

Erklärung der Front- und Rückansicht

Frontansicht

1
2
3
GHz
s
7 8 9
V
-dBm
MHz
ms
4
5 6
dBm mV mV
kHz
<s
1 2 3
<V
dB
Hz
ns
0 -
.
nV
dB..
ESC
ENTER BACK
CANCEL
1164.6459.11
Bildschirm
Softkeys
Tastenblock zur Dateneingabe
0...9 Eingabe von Ziffern
.
Eingabe des Dezimalpunkts
– Wechsel des Vorzeichens
ESC – Schließen des Eingabefelds (bei
CANCEL noch nicht erfolgter oder schon
abgeschlossener Eingabe; der
ursprüngliche Eintrag bleibt erhalten)
– Löschen des aktuellen Eintrags im
Eingabefeld (bei begonnener
Eingabe)
– Schließen von Meldungsfenstern
(bei Status-, Fehler- und
Warnmeldungen)
ENTER Abschließen des Editiervorgangs im
Dateneingabefeld
BACK – Löschen des letzten Eingabezeichens
bei noch nicht abgeschlossener
Eingabe
– Rückgängigmachen der letzten
abgeschlossenen Eingabe
1.1
Frontansicht
s. Kap. 3
s. Kap. 3
s. Kap. 3
