Triggern des Sweeps - Analysator

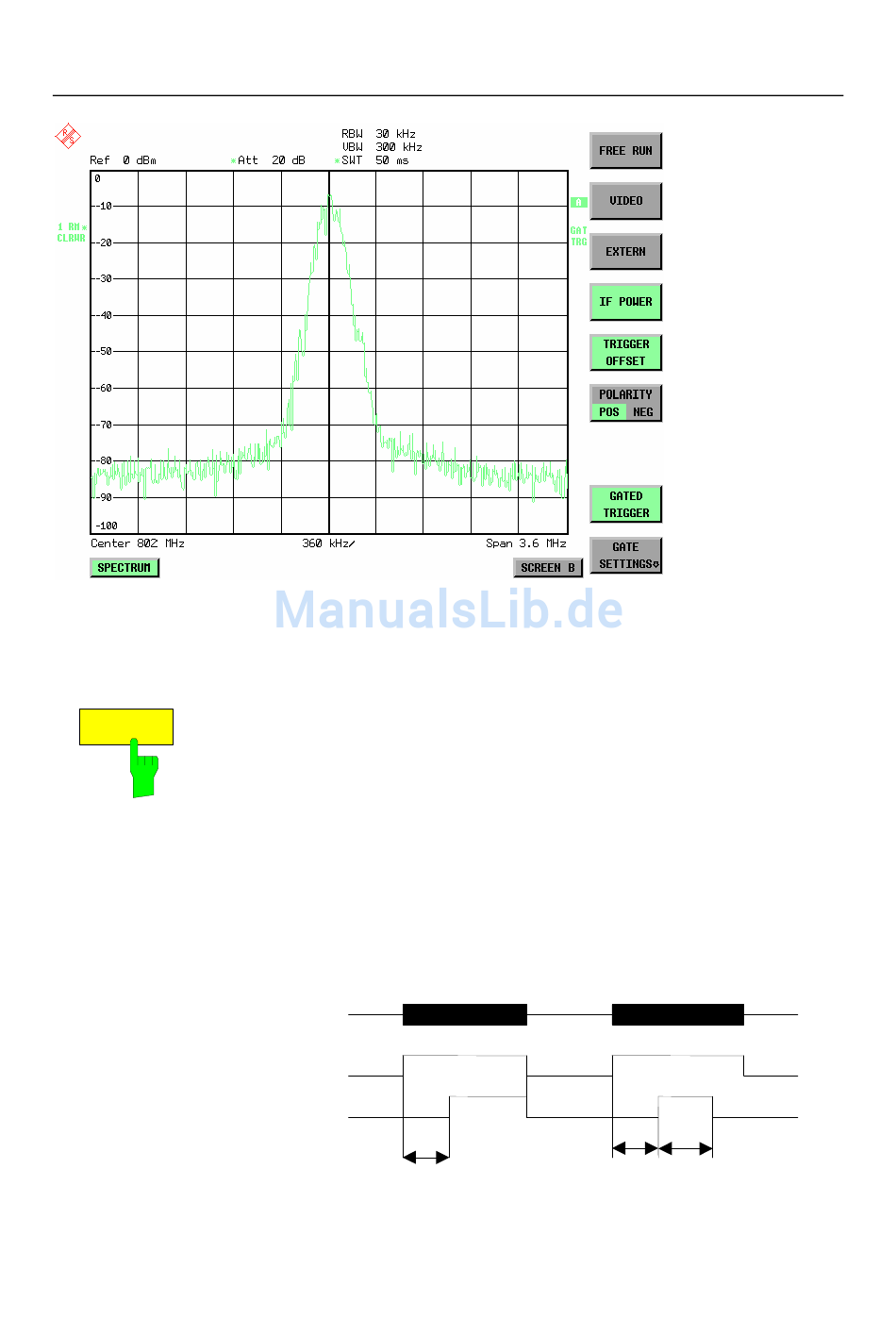

Bild 4-10
TDMA- Signal mit GATE ON
Die Betriebsart Gated Sweep wird mit dem Softkey GATED TRIGGER aktiviert. Die Einstellungen zur
Betriebsart erfolgen im Untermenü GATE SETTINGS.
GATED
TRIGGER
1164.6459.11
Der Softkey GATED TRIGGER schaltet den Sweepbetrieb mit Gate ein bzw.
aus.
Bei eingeschaltetem Gate steuert ein an der Rückwandbuchse EXT
TRIGGER/GATE
angelegtes
Leistungsdetektor den Frequenzablauf des Analysators. Die Auswahl erfolgt
dabei für Trigger und Gate gemeinsam über die Softkeys EXTERN und IF
POWER.
Die Länge des Gatesignals legt fest, wann der Sweep unterbrochen wird. Zu
unterscheiden ist dabei zwischen flankengetriggerter und pegelgetriggerter
Betriebsart: Bei Flankentriggerung kann die Gate-Länge mit dem Softkey
GATE LENGTH eingestellt werden, bei Pegeltriggerung wird die Gate-Länge
von der Länge des Gate-Signals selbst bestimmt.
Gate Mode LEVEL
RF
ext. Gate
Meas. active
Delay
Bild 4-11
Zusammenwirken der Parameter GATE MODE, GATE DELAY
und GATE LENGTH"
Gate-Signal
4.92
R&S ESPI
oder
der
interne
Gate Mode EDGE
Delay
h
Lengt
ZF-
D-3
